Description
Über dieses Produkt

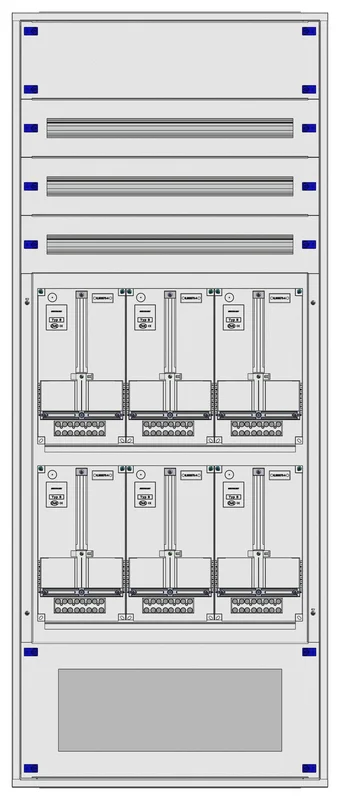

Der Schrack Aufputz-Zählerverteiler 3A-39G/VBG 6ZP bietet eine zuverlässige Lösung für die strukturierte Energieverteilung mit 6 Zählerplätzen. Mit einem Gehäusemaß von 810x1885x250 mm und einer Kapazität von 66 Teilungseinheiten besteht dieser Verteiler aus robustem, 1,25 mm pulverbeschichtetem Stahlblech. Das Gerät entspricht der Schutzart IP20C und ist für 230/400V Netze konzipiert. Elektroinstallateure nutzen diesen Zählerschrank für die fachgerechte Montage von Zählerplätzen in Wohn- und Gewerbegebäuden. Bei TELA erhalten Sie diesen Artikel mit einer Lieferzeit von 1 bis 3 Werktagen direkt vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerkapazität: 6 Zählerplätze für hohe Anforderungen bei Mehrparteienhäusern.
- Gehäusematerial: 1,25 mm starkes, pulverbeschichtetes Stahlblech für hohe Stabilität.
- Installationskapazität: 66 Teilungseinheiten verteilt auf 2 Zählerreihen und 2 Nachzählerreihen.
- Schutzart: IP20C für den geschützten Innenbereich.
- Verschlusstechnik: Kunststoff-Drehriegelverschluss mit Doppelbartsperre zur sicheren Verriegelung.
Anwendungsbereiche
- Errichtung von Zähleranlagen in Mehrfamilienhäusern.
- Modernisierung bestehender Schaltanlagen in Gebäuden.
- Installation von Unterverteilungen in Industrie- und Gewerbeobjekten.
Technische Details
| EAN | 9004840640885 |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| BEST. NR. | IL162339VS |
| Basisbezeichnung | Gehäuse |
| BxHxT mm | 810x1885x250 |
| Nachzählerreihen | 2 |
| Farbe | RAL 7035 |
| HLief-Artikel Nummer | IL162339VS |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| HxBxT mm | 1885x810x250 |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Zählerreihen | 2 |
| HE | 39 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 6 |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Verlustleistung | -629,00W |
| Teilungseinheiten | 66 |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162339VS | EAN: 9004840640885 | Hersteller-Art.-Nr.: IL162339VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 3A-39G/VBG 6ZP, H1885B810T250mm Foto: Aufputz-Zählerverteiler 3A-39G/VBG 6ZP, H1885B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-39G/VBG 6ZP, H1885B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-39G/VBG 6ZP, H1885B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-39G/VBG 6ZP, H1885B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Wie viele Teilungseinheiten bietet der Schrack Zählerverteiler IL162339VS?
Der Zählerverteiler bietet insgesamt 66 Teilungseinheiten, die sich auf die verschiedenen Zählerreihen und Nachzählerreihen verteilen.
Ist der Zählerverteiler für die Aufputz-Montage geeignet?
Ja, dieses Modell ist speziell für die Aufputz-Montage konzipiert und wird mit einem robusten Stahlblechgehäuse geliefert.
Für welche Netzformen ist der Schrack Aufputz-Zählerverteiler zugelassen?
Das Modell ist für den Einsatz in TT-, TN- und IT-Netzformen geeignet und entspricht der Schutzklasse I.
Welche Abmessungen hat der 6-Zählerplatz-Verteiler?
Der Schrack Zählerverteiler weist eine Höhe von 1885 mm, eine Breite von 810 mm und eine Tiefe von 250 mm auf.
