Über dieses Produkt

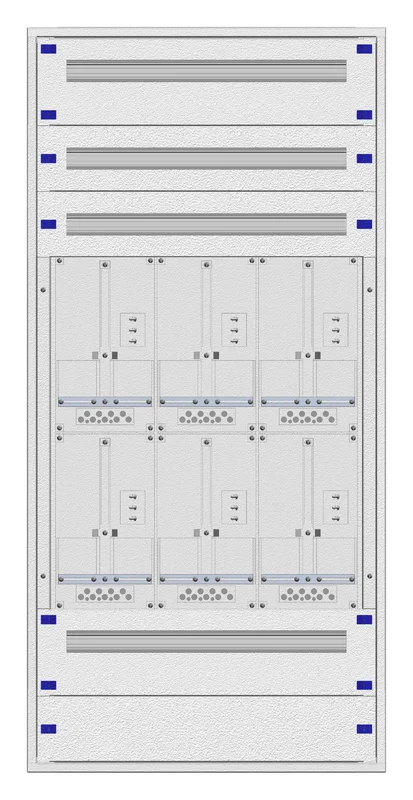

Der Aufputz-Zählerverteiler 3A-33G/WIEN 6ZP von Schrack bietet Platz für 6 Zählerplätze in einer robusten Stahlblechkonstruktion. Das Gehäuse verfügt über Abmessungen von 1605 x 810 x 250 mm und ist mit 2 Zählerreihen sowie 3 Nachzählerreihen ausgestattet, was insgesamt 99 Teilungseinheiten entspricht. Der Verteiler erfüllt die Anforderungen der Schutzklasse I und ist in der Farbe RAL 7035 pulverbeschichtet ausgeführt. Elektroinstallateure nutzen dieses System zur zentralen Energieverteilung in Gebäuden mit entsprechendem Anschlussbedarf. Sie erhalten diesen Zählerverteiler bei uns mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 6 Zählerplätze ermöglichen die zentrale Erfassung mehrerer Wohneinheiten.
- Gehäusematerial: 1,25 mm pulverbeschichtetes Stahlblech sorgt für Stabilität und Langlebigkeit.
- Platzangebot: 99 Teilungseinheiten bieten ausreichend Raum für Schutz- und Schaltgeräte.
- Sicherheit: Schutzklasse I und Schutzart IP20C für den geschützten Innenbereich.
- Montage: Aufputz-Bauweise für eine einfache Installation an Wandflächen.
Anwendungsbereiche
- Zentrale Energieverteilung in Mehrfamilienhäusern.
- Erweiterung oder Neubau von Zähleranlagen in Wohnobjekten.
- Installationsumgebungen, die spezifische Module für lokale Energieversorger erfordern.
- Gewerbliche Gebäude mit Bedarf an mehreren Zählerplätzen.
Technische Details
| EAN | 9004840630107 |
| HxBxT mm | 1605x810x250 |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 3 |
| Farbe | RAL 7035 |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F; IL900189–; IL900189-A; IL900190–; IL900191–; IL901816–; IL901820–; IL901824– |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Zählerreihen | 2 |
| Verpackungseinheit | 1Stk |
| BEST. NR. | IL162333WS |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 6 |
| Frontplatten Material | Stahlblech |
| Verlustleistung | -544,00W |
| HLief-Artikel Nummer | IL162333WS |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Montageart | Aufputz |
| HE | 33 |
| Bundesland | Wien |
| Einsatz | Zählerverteiler |
| BxHxT mm | 810x1605x250 |
| Teilungseinheiten | 99 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162333WS | EAN: 9004840630107 | Hersteller-Art.-Nr.: IL162333WS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer Gerätefrontplatte mit 45mm Geräteausschnitt oder einer plombierbaren Abdeckung mit montierter Alu/HC Schiene oder SHC-Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 3A-33G/WIEN 6ZP, H1605B810T250mm Foto: Aufputz-Zählerverteiler 3A-33G/WIEN 6ZP, H1605B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-33G/WIEN 6ZP, H1605B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-33G/WIEN 6ZP, H1605B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-33G/WIEN 6ZP, H1605B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Wienstrom, Wien, Energie, Wiener, Netze, Modulverteiler
Häufig gestellte Fragen
Wie viele Zählerplätze bietet der Schrack Zählerverteiler IL162333WS?
Dieser Zählerverteiler ist für insgesamt 6 Zählerplätze ausgelegt. Er bietet zudem 2 Zählerreihen und 3 Nachzählerreihen für eine strukturierte Installation.
Aus welchem Material besteht das Gehäuse des Schrack Aufputzverteilers?
Der Verteiler besteht aus einem 1,25 mm starken, pulverbeschichteten Stahlblech. Dieses Material sorgt für eine hohe Stabilität des gesamten Modulverteilers.
Ist der Zählerverteiler für eine Aufputzmontage geeignet?
Ja, das Modell IL162333WS ist speziell für die Aufputz-Montage konzipiert. Er wird als komplett bestückter Zählereinsatz geliefert und ist sofort einsatzbereit.
Welche Schutzklasse besitzt der Zählerschrank?
Der Zählerverteiler entspricht der Schutzklasse I und ist für TT-, TN- und IT-Netzformen geeignet. Zudem ist er nach EN 62208 und EN 60529 geprüft.
