Über dieses Produkt

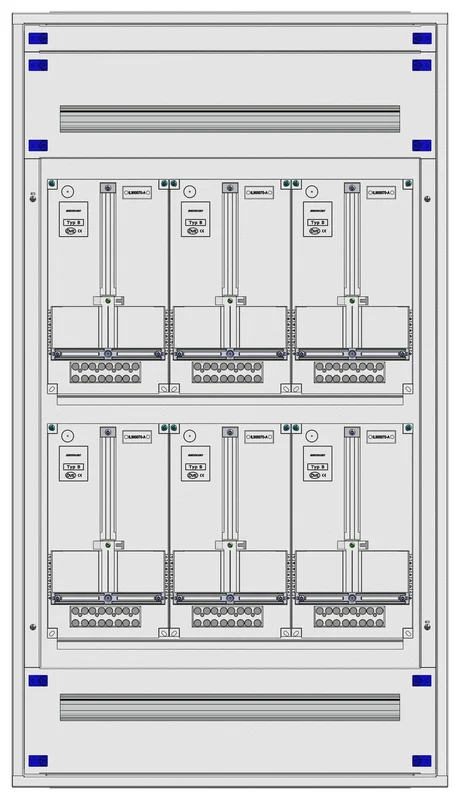

Der Aufputz-Zählerverteiler 3A-28G/VBG 6ZP von Schrack ist ein robuster Schaltkasten für die Aufnahme von sechs Zählerplätzen. Mit den Abmessungen 810x1380x250 mm besteht der Verteiler aus 1,25 mm starkem, pulverbeschichtetem Stahlblech und entspricht der Schutzart IP20C. Die Kapazität umfasst zwei Zählerreihen, eine Nachzählerreihe sowie insgesamt 33 Teilungseinheiten zur flexiblen Bestückung. Dieser Zählerschrank dient zur fachgerechten Installation von Zählereinsätzen in Netzformen wie TT, TN oder IT. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung direkt vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerkapazität: 6 Zählerplätze für hohe Anforderungen
- Gehäusematerial: 1,25 mm pulverbeschichtetes Stahlblech für hohe Stabilität
- Installationsraum: 33 Teilungseinheiten für umfangreiche elektrische Komponenten
- Schutzart: IP20C zum Schutz vor Berührungen in Innenräumen
Anwendungsbereiche
- Zentraler Zählerplatzaufbau in Wohn- und Gewerbegebäuden
- Installation als Modulverteiler in der Zählertechnik
- Einsatz bei Projekten mit Bedarf an 6 Zählerplätzen
Technische Details
| EAN | 9004840640731 |
| Verlustleistung | -475,00W |
| BEST. NR. | IL162328VS |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| HLief-Artikel Nummer | IL162328VS |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Zählerreihen | 2 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 6 |
| Teilungseinheiten | 33 |
| BxHxT mm | 810x1380x250 |
| Nachzählerreihen | 1 |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Montageart | Aufputz |
| HE | 28 |
| Einsatz | Zählerverteiler |
| HxBxT mm | 1380x810x250 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162328VS | EAN: 9004840640731 | Hersteller-Art.-Nr.: IL162328VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 3A-28G/VBG 6ZP, H1380B810T250mm Foto: Aufputz-Zählerverteiler 3A-28G/VBG 6ZP, H1380B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-28G/VBG 6ZP, H1380B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-28G/VBG 6ZP, H1380B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-28G/VBG 6ZP, H1380B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack Aufputz-Zählerverteiler geeignet?
Dieser Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert und bietet eine Schutzklasse I für die elektrische Betriebssicherheit.
Wie viele Zählerplätze bietet der Schrack Zählerschrank IL162328VS?
Der Zählerschrank verfügt über 6 Zählerplätze sowie zwei Zählerreihen und eine Nachzählerreihe für eine strukturierte Elektroinstallation.
Welches Material wird für die Frontplatten des Verteilers verwendet?
Die Frontplatten bestehen aus pulverbeschichtetem Stahlblech, das für eine hohe mechanische Festigkeit und Langlebigkeit in der Haustechnik sorgt.
Kann der Zählerverteiler für Vorarlberg verwendet werden?
Ja, dieses Modell entspricht den Anforderungen für Zählerverteiler in Vorarlberg und ist speziell für diese regionalen Installationsstandards ausgelegt.
