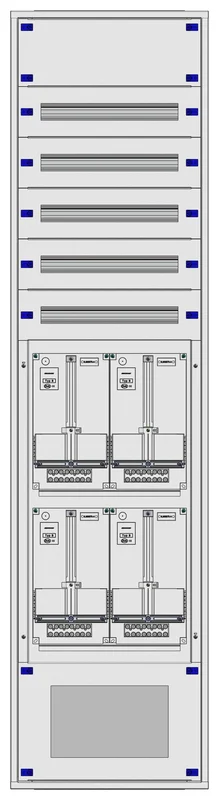

IL162245VS Aufputz-Zählerverteiler 2A-45G/VBG 4ZP, H2160B590T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Aufputz-Zählerverteiler 2A-45G/VBG 4ZP von Schrack bietet vier Zählerplätze und ist für Vorarlberger EVU-Anforderungen konzipiert. Der Schaltkasten aus 1,25 mm starkem, pulverbeschichtetem Stahlblech misst 2160 x 590 x 250 mm und erfüllt die Anforderungen der Schutzklasse I bei einer Schutzart von IP20C. Mit 84 Teilungseinheiten verteilt auf zwei Zählerreihen und vier Nachzählerreihen ermöglicht dieses Modulsystem eine strukturierte elektrische Installation. Elektroinstallateure setzen diesen Zählerverteiler für komplexe Wohnbau- oder Gewerbeprojekte ein, die eine zuverlässige Verteilungsstruktur erfordern. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen direkt bei TELA vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerplätze: 4 Plätze für eine effiziente Energieverteilung
• Gehäusematerial: 1,25 mm pulverbeschichtetes Stahlblech für mechanische Stabilität
• Kapazität: 84 Teilungseinheiten auf 2 Zählerreihen und 4 Nachzählerreihen
• Maße: 2160 x 590 x 250 mm für eine großzügige Montagefläche
• Sicherheit: Schutzklasse I bei einer Bemessungsspannung von 400V

Anwendungsbereiche

• Installation in Mehrfamilienhäusern mit bis zu 4 Wohneinheiten
• Elektrische Ausstattung von Gewerbeobjekten in Vorarlberg
• Erweiterung oder Neubau von Zähleranlagen in IT-, TT- und TN-Netzen
• Einsatz als Modulverteiler in größeren Installationsumgebungen

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162245VS | EAN: 9004840640649 | Hersteller-Art.-Nr.: IL162245VS

Produktinformation

•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Zählerverteiler IL162245VS geeignet?

Dieser Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen ausgelegt. Er bietet somit eine hohe Flexibilität für unterschiedliche elektrische Infrastrukturen.

Wie viele Teilungseinheiten bietet dieser 4-Zählerplatz-Verteiler?

Der Verteiler verfügt über insgesamt 84 Teilungseinheiten. Diese verteilen sich auf die internen Zähler- und Nachzählerreihen für eine übersichtliche Installation.

Ist der Zählerverteiler für Vorarlberg normgerecht?

Ja, das Modell 2A-45G/VBG ist speziell für die Anforderungen in Vorarlberg konzipiert. Es unterstützt die lokalen EVU-Standards und lässt sich nahtlos in die dortigen Versorgungsnetze integrieren.

Kann der Zählerverteiler auch vorverdrahtet bezogen werden?

Der Zählerverteiler wird standardmäßig als Modulsystem geliefert. Auf Anfrage bieten wir jedoch eine komplett bestückte und vorverdrahtete Ausführung für Ihr Projekt an.
