Über dieses Produkt
Der Aufputz-Zählerverteiler 4A-28F/KTN von Schrack ist ein Modulverteiler mit 4 Zählerplätzen für den Einsatz in Kärnten. Mit den Abmessungen 1380x1030x250 mm bietet dieses Gehäuse aus pulverbeschichtetem Stahlblech 135 Teilungseinheiten und 3 Nachzählerreihen. Der Verteiler verfügt über Schutzart IP20C, ist mit einer plombierbaren Kunststoff-Frontplatte ausgestattet und schutzisoliert ausgeführt. Er dient zur sicheren Unterbringung von Zählerplätzen und elektrischen Verteilkomponenten in Gebäuden. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen direkt bei TELA von Ihrem Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 4 Plätze für die organisierte Installation
- Kapazität: 135 Teilungseinheiten für umfangreiche elektrische Anlagen
- Material: 1,25 mm starkes, pulverbeschichtetes Stahlblech
- Flexibilität: 3 Nachzählerreihen mit je 45 Teilungseinheiten
- Sicherheit: Schutzklasse I für den Einsatz in TT/TN und IT Netzformen
Anwendungsbereiche
- Installation in Wohn- und Gewerbeobjekten zur Aufnahme der KELAG-Zähler
- Zentraler Schaltkasten für die Stromverteilung in Neubauten und Renovierungen
- Einsatz als Modulverteiler für komplexe Elektroinstallationen
Technische Details
| EAN | 9004840639520 |
| Bundesland | Kärnten |
| HxBxT mm | 1380x1030x250 |
| Zählerplätze | 4 |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 3 |
| Farbe | RAL 7035 |
| HLief-Artikel Nummer | IL160428KK |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| Teilungseinheiten | 135 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Verlustleistung | -572,00W |
| Verpackungseinheit | 1Stk |
| Zählerreihen | 1 |
| Frontplatten Material | Kunststoff |
| BxHxT mm | 1030x1380x250 |
| Schutzart | IP20C |
| BEST. NR. | IL160428KK |
| HE | 28 |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| Optionales Zubehör | IL091125–; IL091400-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Tiefe | 250mm |
| Einsatzkomponenten | Frontplatte Kunststoff |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160428KK | EAN: 9004840639520 | Hersteller-Art.-Nr.: IL160428KK
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Kunststoff mit montierter Alu/HC Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

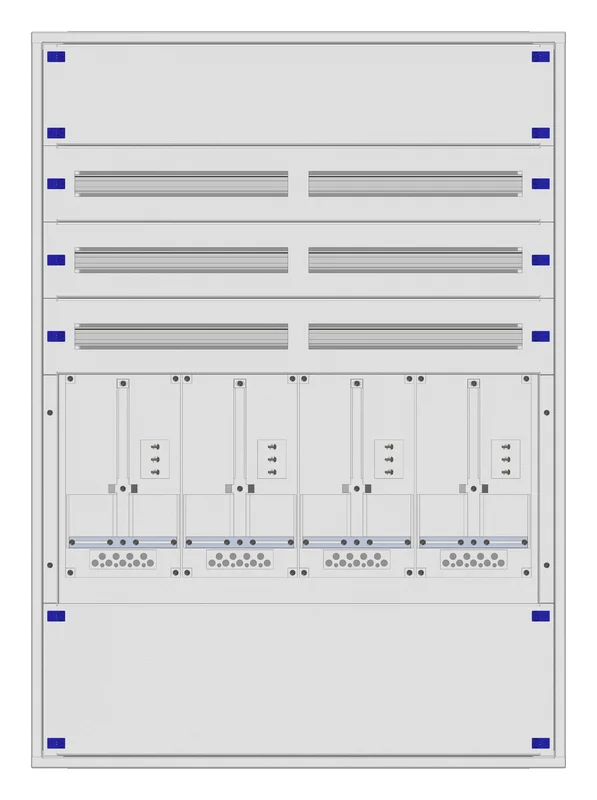

| Foto: Aufputz-Zählerverteiler 4A-28F/KTN 4ZP, H1380B1030T250mm Foto: Aufputz-Zählerverteiler 4A-28F/KTN 4ZP, H1380B1030T250mm |
| Katalogseite: Aufputz-Zählerverteiler 4A-28F/KTN 4ZP, H1380B1030T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 4A-28F/KTN 4ZP, H1380B1030T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 4A-28F/KTN 4ZP, H1380B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Kärntenverteiler, KELAG, Modulverteiler
Häufig gestellte Fragen
Wie viele Teilungseinheiten bietet der Schrack Zählerverteiler IL160428KK?
Dieser Schrack Zählerverteiler verfügt über insgesamt 135 Teilungseinheiten. Diese verteilen sich auf 4 Zählerplätze und 3 Nachzählerreihen mit jeweils 45 Teilungseinheiten pro Reihe.
Ist der Zählerverteiler für die Kärntner EVU-Vorgaben geeignet?
Ja, der Aufputz-Zählerverteiler 4A-28F/KTN ist speziell für die Anforderungen in Kärnten konzipiert. Er entspricht den regionalen Standards für Zählerverteiler und Modulverteiler.
Welches Material wird für das Gehäuse des Schrack Zählerverteilers verwendet?
Der Zählerschrank besteht aus phosphatierem und kunststoffpulverbeschichtetem Stahlblech mit einer Materialstärke von 1,25 mm. Die Frontplatten sind für eine einfache Handhabung und Montage aus Kunststoff gefertigt.
Kann der Zählerverteiler IL160428KK auch vorverdrahtet bestellt werden?
Ja, der Verteiler ist standardmäßig als Gehäuse erhältlich, kann jedoch auf Anfrage komplett bestückt und vorverdrahtet bei TELA bestellt werden.
