Über dieses Produkt
Der Aufputz-Zählerverteiler 4A-24F/KTN 4ZP von Schrack ist ein modular aufgebauter Schaltkasten für vier Zählerplätze. Das Gehäuse aus 1,25 mm pulverbeschichtetem Stahlblech misst 1195 x 1030 x 250 mm und bietet Schutzklasse I sowie Schutzart IP20C. Mit insgesamt 90 Teilungseinheiten und zwei Nachzählerreihen ermöglicht dieses System eine strukturierte Elektroinstallation für komplexe Verteilungen. Fachbetriebe setzen diesen Zählerschrank für den Aufbau von Zähleranlagen in der Gebäudetechnik ein. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen bei Ihnen, direkt geliefert durch Ihren TELA Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 Zählerplätze: Ermöglicht die zentrale Unterbringung von vier Zählern in einem Gehäuse.
- Robustes Stahlblech: 1,25 mm starkes, pulverbeschichtetes Material sorgt für mechanische Stabilität.
- 90 Teilungseinheiten: Bietet ausreichend Platz für modulare Installationsgeräte auf den Hutschienen.
- Plombierbare Kunststoffabdeckung: Sicherheit im Vorzählerbereich durch manipulationssichere Frontplatten.
- Modularer Aufbau: Einfache Anpassung und Erweiterung durch durchdachte Systemkomponenten.
Anwendungsbereiche
- Zentraler Zählerplatzaufbau in Wohn- und Gewerbeobjekten.
- Installation von Verteilungsanlagen in Mehrfamilienhäusern.
- Einsatz als Hauptverteiler in elektrischen Anlagen für KELAG-Netzgebiete.
Technische Details
| EAN | 9004840639445 |
| Bundesland | Kärnten |
| Zählerplätze | 4 |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Farbe | RAL 7035 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| Verlustleistung | -505,00W |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Verpackungseinheit | 1Stk |
| BEST. NR. | IL160424KK |
| BxHxT mm | 1030x1195x250 |
| Zählerreihen | 1 |
| Frontplatten Material | Kunststoff |
| HE | 24 |
| Schutzart | IP20C |
| HLief-Artikel Nummer | IL160424KK |
| Teilungseinheiten | 90 |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| HxBxT mm | 1195x1030x250 |
| Optionales Zubehör | IL091125–; IL091400-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Tiefe | 250mm |
| Einsatzkomponenten | Frontplatte Kunststoff |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160424KK | EAN: 9004840639445 | Hersteller-Art.-Nr.: IL160424KK
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Kunststoff mit montierter Alu/HC Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

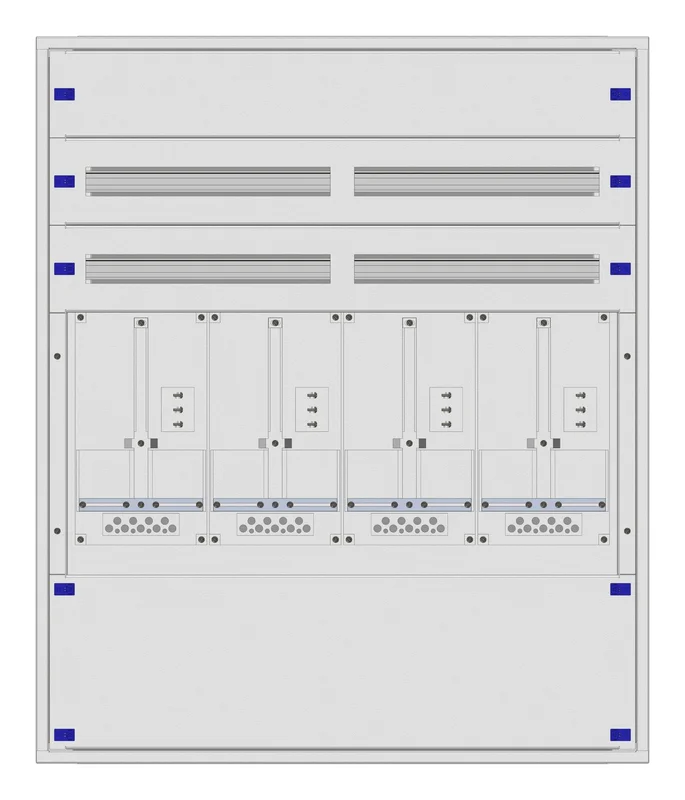

| Foto: Aufputz-Zählerverteiler 4A-24F/KTN 4ZP, H1195B1030T250mm Foto: Aufputz-Zählerverteiler 4A-24F/KTN 4ZP, H1195B1030T250mm |
| Katalogseite: Aufputz-Zählerverteiler 4A-24F/KTN 4ZP, H1195B1030T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 4A-24F/KTN 4ZP, H1195B1030T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 4A-24F/KTN 4ZP, H1195B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Kärntenverteiler, KELAG, Modulverteiler
Häufig gestellte Fragen
Ist der Schrack 4A-24F/KTN Zählerverteiler für KELAG-Installationen zugelassen?
Ja, dieser Modulverteiler ist speziell als Kärntenverteiler konzipiert und entspricht den gängigen Anforderungen für Zählerplätze in diesem Versorgungsgebiet.
Wie viele Teilungseinheiten bietet dieser Zählerschrank insgesamt?
Der Zählerschrank stellt insgesamt 90 Teilungseinheiten bereit, verteilt auf zwei Nachzählerreihen, was ausreichend Raum für moderne Schutzschaltgeräte bietet.
Aus welchem Material besteht die Frontplatte dieses Aufputzverteilers?
Die Frontplatte des Vorzählerteils ist aus Kunststoff gefertigt und plombierbar ausgeführt, um den Schutzbestimmungen im Zählerbereich zu entsprechen.
Kann der Zählerverteiler Schrack IL160424KK direkt online bestellt werden?
Ja, Sie können den Schrack Aufputz-Zählerverteiler 4A-24F/KTN direkt hier im TELA Onlineshop kaufen und von einer schnellen Lieferung innerhalb von 1 bis 3 Werktagen profitieren.
