Über dieses Produkt

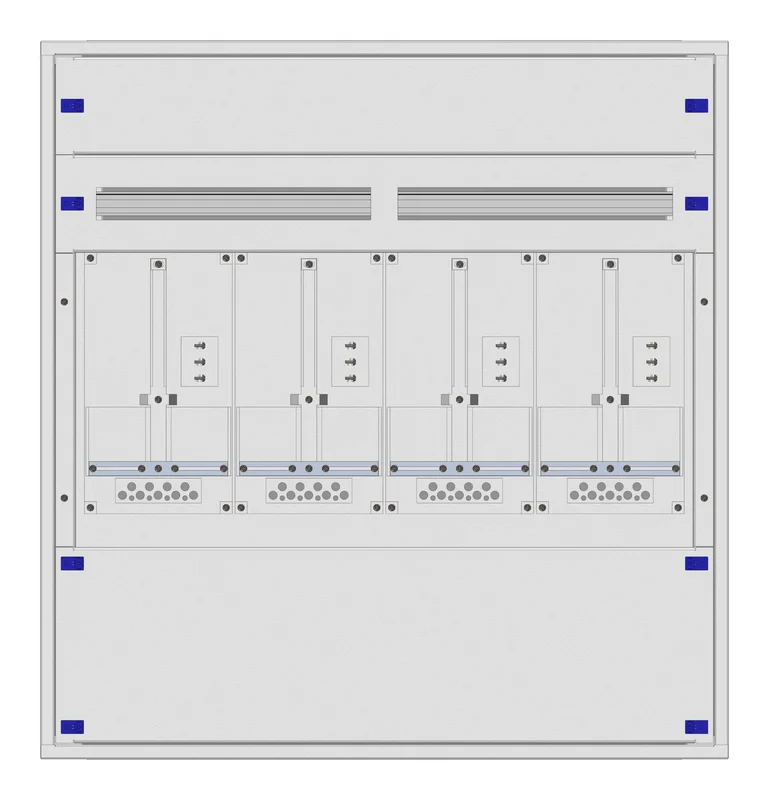

Der Aufputz-Zählerverteiler 4A-21F/KTN 4ZP von Schrack ist ein modular aufgebauter Schaltkasten mit vier Zählerplätzen für die Energieverteilung. Das Gehäuse aus 1,25 mm pulverbeschichtetem Stahlblech verfügt über Maße von 1030 x 1055 x 250 mm und bietet 45 Teilungseinheiten. Mit der Schutzart IP20C und Schutzklasse I ist das System für den Einsatz in TT-, TN- und IT-Netzen konzipiert. Elektriker nutzen diesen Zählerschrank zur sicheren Installation von Zählerplätzen und Modulverteilern in gewerblichen oder wohnwirtschaftlichen Gebäuden. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie erhalten das Produkt bei TELA direkt vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 4 – ermöglicht die zentrale Aufnahme mehrerer Stromzähler
- Material: Stahlblech – sorgt für hohe mechanische Stabilität und Langlebigkeit
- Teilungseinheiten: 45 – bietet ausreichend Platz für den modularen Aufbau
- Schutzart: IP20C – Schutz gegen feste Fremdkörper
- Montageart: Aufputz – für eine einfache Wandinstallation ohne Wandeinbau
Anwendungsbereiche
- Installation in Neubauten und Sanierungsprojekten zur zentralen Energieerfassung
- Aufbau von Zähleranlagen in Mehrfamilienhäusern
- Einsatz als Modulverteiler in lokalen Netzstrukturen
- Anschluss und Verteilung in gewerblichen Elektroinstallationen
Technische Details
| EAN | 9004840639360 |
| Bundesland | Kärnten |
| Verlustleistung | -454,00W |
| Zählerplätze | 4 |
| Basisbezeichnung | Gehäuse |
| BEST. NR. | IL160421KK |
| HLief-Artikel Nummer | IL160421KK |
| Farbe | RAL 7035 |
| BxHxT mm | 1030x1055x250 |
| Teilungseinheiten | 45 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Verpackungseinheit | 1Stk |
| Zählerreihen | 1 |
| Nachzählerreihen | 1 |
| Frontplatten Material | Kunststoff |
| Schutzart | IP20C |
| HxBxT mm | 1055x1030x250 |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| HE | 21 |
| Optionales Zubehör | IL091125–; IL091400-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Tiefe | 250mm |
| Einsatzkomponenten | Frontplatte Kunststoff |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160421KK | EAN: 9004840639360 | Hersteller-Art.-Nr.: IL160421KK
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Kunststoff mit montierter Alu/HC Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 4A-21F/KTN 4ZP, H1055B1030T250mm Foto: Aufputz-Zählerverteiler 4A-21F/KTN 4ZP, H1055B1030T250mm |
| Katalogseite: Aufputz-Zählerverteiler 4A-21F/KTN 4ZP, H1055B1030T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 4A-21F/KTN 4ZP, H1055B1030T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 4A-21F/KTN 4ZP, H1055B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Kärntenverteiler, KELAG, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack Zählerverteiler 4A-21F/KTN geeignet?
Der Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er entspricht der Schutzklasse I und bietet damit die notwendigen Sicherheitsvoraussetzungen für diese Netzstrukturen.
Wie viele Teilungseinheiten bietet dieser Modulverteiler?
Das Modell 4A-21F/KTN stellt insgesamt 45 Teilungseinheiten zur Verfügung. Dies bietet ausreichend Kapazität für die Unterbringung der notwendigen Installationskomponenten nach dem Zähler.
Ist der Zählerschrank für die Aufputz-Montage vorgesehen?
Ja, dieser Schrack Verteiler ist explizit als Aufputz-Gehäuse ausgeführt. Er lässt sich mit seinen Außenmaßen von 1030 x 1055 x 250 mm direkt auf der Wand montieren.
Welches Material wird für den Zählerverteiler verwendet?
Der Verteiler besteht aus 1,25 mm starkem, pulverbeschichtetem Stahlblech, das für hohe Stabilität sorgt. Die Frontplatten im Zählerbereich bestehen aus Kunststoff, um eine einfache Handhabung und Plombierbarkeit zu gewährleisten.
