Über dieses Produkt

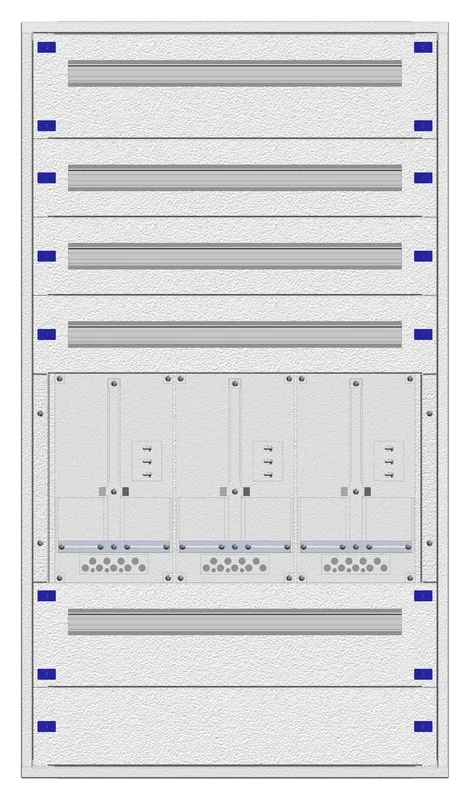

Der Aufputz-Zählerverteiler 3A-28E/WIEN 3ZP von Schrack bietet drei Zählerplätze in einem robusten Gehäuse für den Einsatz in Wien. Das Gehäuse aus 1,25 mm pulverbeschichtetem Stahlblech weist eine Höhe von 1380 mm, eine Breite von 810 mm sowie eine Tiefe von 250 mm auf und verfügt über 132 Teilungseinheiten. Die Schutzart IP20C gewährleistet die funktionale Sicherheit im Innenbereich bei einer Schutzklasse I. Elektriker und Installateure nutzen diesen Zählerverteiler zur fachgerechten Zählerplatzmontage in Wohn- und Gewerbeobjekten. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie erhalten das Produkt bei TELA direkt vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerkapazität: 3 Zählerplätze für effiziente Anlagennutzung
- Kapazität: 132 Teilungseinheiten mit 4 Nachzählerreihen
- Gehäusematerial: Pulverbeschichtetes Stahlblech für hohe Stabilität
- Schutzart: IP20C zur Verwendung in trockenen Innenräumen
- Verschluss: Kunststoff-Drehriegel mit Doppelbartsperre für gesicherten Zugang
Anwendungsbereiche
- Zählerschrank für Ein- und Mehrfamilienhäuser in Wien
- Installation in gewerblichen Verteilungen zur Strommessung
- Erweiterung oder Modernisierung bestehender Zähleranlagen
- Aufputz-Montage in Technikräumen und Etagenverteilern
Technische Details
| EAN | 9004840629859 |
| BEST. NR. | IL160328WS |
| Verlustleistung | -475,00W |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F; IL900189–; IL900189-A; IL900190–; IL900191–; IL901816–; IL901820–; IL901824– |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| BxHxT mm | 810x1380x250 |
| Zählerreihen | 1 |
| HLief-Artikel Nummer | IL160328WS |
| Frontplatten Material | Stahlblech |
| Teilungseinheiten | 132 |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Zählerplätze | 3 |
| HE | 28 |
| Montageart | Aufputz |
| Bundesland | Wien |
| Einsatz | Zählerverteiler |
| Nachzählerreihen | 4 |
| HxBxT mm | 1380x810x250 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160328WS | EAN: 9004840629859 | Hersteller-Art.-Nr.: IL160328WS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer Gerätefrontplatte mit 45mm Geräteausschnitt oder einer plombierbaren Abdeckung mit montierter Alu/HC Schiene oder SHC-Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 3A-28E/WIEN 3ZP, H1380B810T250mm Foto: Aufputz-Zählerverteiler 3A-28E/WIEN 3ZP, H1380B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-28E/WIEN 3ZP, H1380B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-28E/WIEN 3ZP, H1380B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-28E/WIEN 3ZP, H1380B810T250mm |
Suchbegriffe
Suchbegriffe:
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Wienstrom, Wien, Energie, Wiener, Netze, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack Zählerverteiler geeignet?
Dieser Schrack Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Damit bietet er maximale Flexibilität für unterschiedliche elektrische Infrastrukturen.
Wie viele Teilungseinheiten bietet dieser Zählerschrank?
Der Zählerverteiler bietet insgesamt 132 Teilungseinheiten. Diese verteilen sich auf die Nachzählerreihen, um eine strukturierte Installation der Leitungsschutzschalter zu ermöglichen.
Aus welchem Material besteht das Gehäuse des Aufputz-Verteilers?
Das Gehäuse ist aus 1,25 mm starkem, phosphatierem und kunststoffpulverbeschichtetem Stahlblech gefertigt. Dies sorgt für eine hohe mechanische Stabilität und Langlebigkeit bei der Aufputz-Montage.
Ist der Zählerverteiler für die Anforderungen in Wien zertifiziert?
Ja, der Verteiler ist speziell auf die Anforderungen für Zählerplätze in Wien ausgelegt. Er erfüllt die notwendigen technischen Spezifikationen für Zählerverteiler in diesem Versorgungsgebiet.
