IL160328NS Aufputz-Zählerverteiler 3A-28E/NOE 3ZP, H1380B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

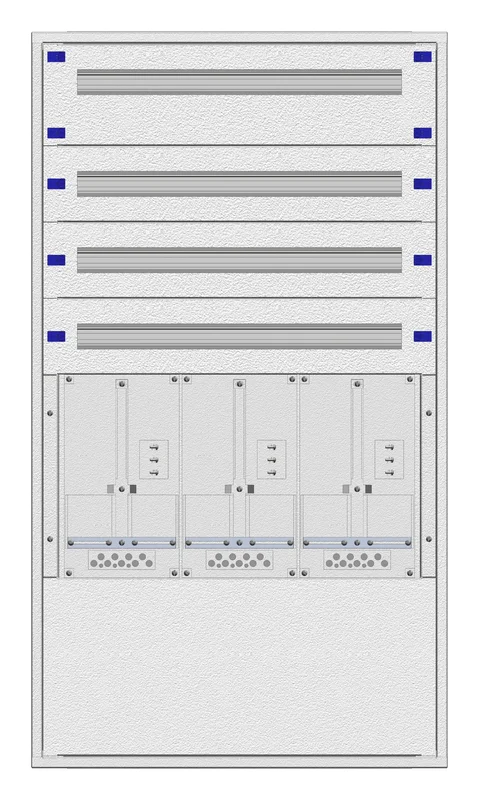

Der Aufputz-Zählerverteiler 3A-28E/NOE 3ZP von Schrack bietet Platz für drei Zählerplätze und umfasst insgesamt 132 Teilungseinheiten. Das Gehäuse mit den Abmessungen 810x1380x250 mm besteht aus pulverbeschichtetem 1,25 mm Stahlblech und erfüllt die Anforderungen der Schutzklasse I bei der Schutzart IP20C. Mit vier Nachzählerreihen, die jeweils 33 Teilungseinheiten aufnehmen, ermöglicht der Verteiler eine strukturierte Elektroinstallation. Dieses Modell findet Verwendung in Anlagen, die einen modularen Aufbau für Zähler und Verteilereinheiten erfordern. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt bei TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Kapazität: 3 Zählerplätze und 132 Teilungseinheiten für umfangreiche Elektroinstallationen.
• Material: Robuste Ausführung aus 1,25 mm pulverbeschichtetem Stahlblech.
• Schutzart: Schutzklasse I und Schutzart IP20C für den sicheren Einsatz in Gebäuden.
• Aufbau: 4 Nachzählerreihen mit je 33 Teilungseinheiten ermöglichen eine klare Strukturierung.

Anwendungsbereiche

• Zentraler Zählerschrank für Wohngebäude mit drei Wohneinheiten.
• Aufputz-Installation in Technikräumen und Elektro-Verteilerstationen.
• Integration in Netzformen gemäß den spezifischen Anforderungen lokaler EVUs.
• Installation von Modul 2000-Systemen in gewerblichen und privaten Objekten.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160328NS | EAN: 9004840638950 | Hersteller-Art.-Nr.: IL160328NS

Produktinformation

•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht mindestens aus einer 300mm Plombierbaren Blindabdeckung oder einer Stecktüre für EVN-Sperre mit montierter Alu/HC Schiene oder gelochter Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, EVN, Netz, NÖ, Modulverteiler

Häufig gestellte Fragen

Wie viele Teilungseinheiten bietet der 3A-28E/NOE Zählerverteiler?

Dieser Schrack Zählerverteiler verfügt über insgesamt 132 Teilungseinheiten. Diese verteilen sich auf 4 Nachzählerreihen mit jeweils 33 Teilungseinheiten pro Reihe.

Ist der Zählerschrank für Aufputzmontage geeignet?

Ja, bei diesem Modell handelt es sich um einen Aufputz-Zählerverteiler. Er ist für eine einfache Wandmontage konzipiert und bietet mit seiner robusten Stahlblechkonstruktion hohe Stabilität.

Welche Abmessungen hat der Zählerverteiler IL160328NS?

Der Zählerverteiler misst 810 mm in der Breite, 1380 mm in der Höhe und weist eine Tiefe von 250 mm auf. Dies bietet ausreichend Platz für drei Zählerplätze und die entsprechende Unterverteilung.

Welche Schutzklasse erfüllt der Schrack Aufputz-Zählerverteiler?

Der Verteiler entspricht der Schutzklasse I und besitzt die Schutzart IP20C. Er ist somit für die Anwendung in TT-, TN- und IT-Netzen geeignet und schutzisoliert.
