Über dieses Produkt
Der Aufputz-Zählerverteiler 3A-28E/BGLD von Schrack bietet drei Zählerplätze und ist speziell für den Einsatz im Burgenland konzipiert. Mit den Abmessungen 810x1380x250 mm und einer Frontplatte aus pulverbeschichtetem Stahlblech bietet dieser Verteiler 132 Teilungseinheiten sowie vier Nachzählerreihen. Das Gehäuse entspricht der Schutzart IP20C und ist für 230/400V Netze ausgelegt. Dieser Zählerverteiler ist die Lösung für Elektroinstallationen in Wohn- und Gewerbegebäuden, die einen robusten Aufputz-Schaltkasten benötigen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung direkt beim Fachhändler TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 3 Plätze für den zentralen Energieanschluss
- Kapazität: 132 Teilungseinheiten für umfangreiche Absicherung
- Material: Pulverbeschichtetes Stahlblech für hohe Stabilität
- Schutzart: IP20C für den geschützten Innenbereich
Anwendungsbereiche
- Zentrale Energieverteilung in Ein- und Mehrfamilienhäusern
- Neuinstallationen und Sanierungen im Raum Burgenland
- Industrielle oder gewerbliche Objekte mit Bedarf an Zählerplätzen
Technische Details
| EAN | 9004840638929 |
| BEST. NR. | IL160328BS |
| Verlustleistung | -475,00W |
| Basisbezeichnung | Gehäuse |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F; IL900380– |
| Farbe | RAL 7035 |
| HLief-Artikel Nummer | IL160328BS |
| Bundesland | Burgenland |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| BxHxT mm | 810x1380x250 |
| Zählerreihen | 1 |
| Frontplatten Material | Stahlblech |
| Teilungseinheiten | 132 |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Zählerplätze | 3 |
| HE | 28 |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| Nachzählerreihen | 4 |
| HxBxT mm | 1380x810x250 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160328BS | EAN: 9004840638929 | Hersteller-Art.-Nr.: IL160328BS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer Stecktüre für die Bewag-Sperre mit montierter Alu/HC Schiene oder gelochter Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

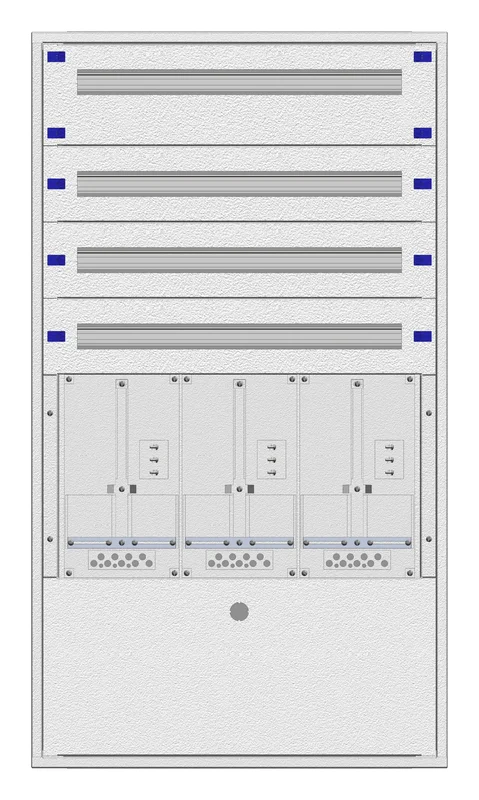

| Foto: Aufputz-Zählerverteiler 3A-28E/BGLD 3ZP, H1380B810T250mm Foto: Aufputz-Zählerverteiler 3A-28E/BGLD 3ZP, H1380B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-28E/BGLD 3ZP, H1380B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-28E/BGLD 3ZP, H1380B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-28E/BGLD 3ZP, H1380B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Bewag, Burgenland, BGLD, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack Zählerverteiler 3A-28E/BGLD geeignet?
Dieser Zählerverteiler ist für die Verwendung in TT-, TN- sowie IT-Netzformen ausgelegt. Er bietet somit hohe Flexibilität für verschiedene elektrische Installationsanforderungen.
Wie viele Teilungseinheiten bietet dieser 3-Zählerplatz-Verteiler?
Das Modell verfügt über insgesamt 132 Teilungseinheiten. Diese verteilen sich auf die Einbaureihen, um eine strukturierte Installation der Sicherungselemente zu ermöglichen.
Ist der Aufputz-Zählerverteiler für das Burgenland zugelassen?
Ja, dieser Verteiler entspricht den Anforderungen des EVU für das Burgenland. Er ist mit der entsprechenden Stecktüre für die Bewag-Sperre ausgestattet.
Kann der Zählerverteiler auch vorverdrahtet bestellt werden?
Der Verteiler wird standardmäßig als Gehäuse mit Einsatz geliefert. Eine komplette Bestückung und Vorverdrahtung ist jedoch auf Anfrage bei TELA möglich.
