Der Aufputz-Zählerverteiler 3A-24E/VBG 3ZP von Schrack ist ein modular aufgebauter Schaltkasten mit drei Zählerplätzen und einer Zählerreihe. Das Gehäuse verfügt über die Abmessungen 810x1195x250 mm und besteht aus pulverbeschichtetem 1,25 mm Stahlblech in RAL 7035. Mit einem Fassungsvermögen von 66 Teilungseinheiten und der Schutzart IP20C bietet er Platz für zwei Nachzählerreihen. Dieser Zählerverteiler wird für die Installation in Vorarlberger Energieversorgungsnetzen eingesetzt. Der Artikel ist in 1 bis 3 Werktagen lieferbar und kann bei TELA direkt vom Fachhändler bezogen werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: Modul 2000 mit 3 Zählerplätzen – für flexible Zähleranordnungen.
- Gehäusematerial: Pulverbeschichtetes Stahlblech – sorgt für hohe Stabilität im Aufputz-Bereich.
- Kapazität: 66 Teilungseinheiten (TE) – bietet ausreichend Platz für modulare Einbauten.
- Sicherheit: Schutzklasse I und IP20C – zertifiziert für den professionellen Einsatz.
Anwendungsbereiche
- Energieverteilung in Gebäuden mit Zähleranforderungen für lokale Netzbetreiber.
- Installation von Zähleranlagen in Vorarlberger Wohnhäusern und Gewerbeobjekten.
- Nachrüstung und Erweiterung bestehender Zählerschränke im Aufputz-Montageverfahren.
Technische Details
| EAN | 9004840638912 |
| BxHxT mm | 810x1195x250 |
| HxBxT mm | 1195x810x250 |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Farbe | RAL 7035 |
| Verlustleistung | -419,00W |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Verpackungseinheit | 1Stk |
| BEST. NR. | IL160324VS |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerreihen | 1 |
| Frontplatten Material | Stahlblech |
| HE | 24 |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Zählerplätze | 3 |
| Teilungseinheiten | 66 |
| Montageart | Aufputz |
| HLief-Artikel Nummer | IL160324VS |
| Einsatz | Zählerverteiler |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160324VS | EAN: 9004840638912 | Hersteller-Art.-Nr.: IL160324VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

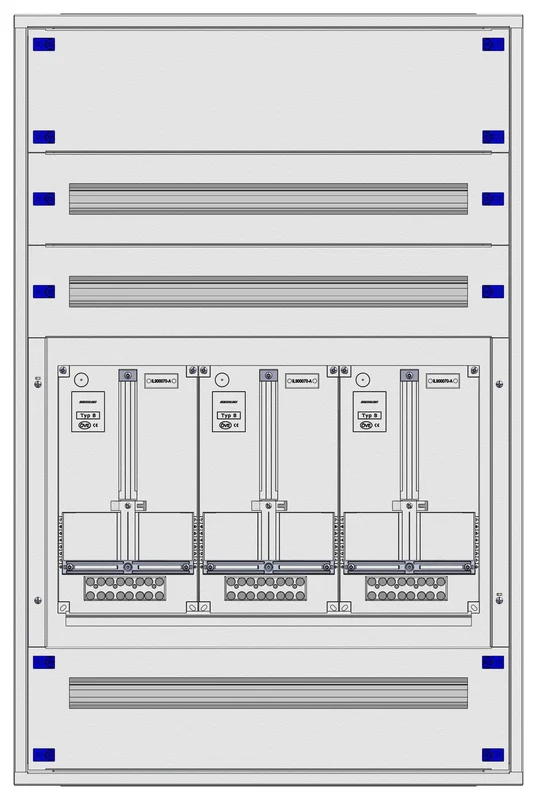

| Foto: Aufputz-Zählerverteiler 3A-24E/VBG 3ZP, H1195B810T250mm Foto: Aufputz-Zählerverteiler 3A-24E/VBG 3ZP, H1195B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-24E/VBG 3ZP, H1195B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-24E/VBG 3ZP, H1195B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-24E/VBG 3ZP, H1195B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Für welche Netzbetreiber ist der Aufputz-Zählerverteiler IL160324VS geeignet?
Dieser Zählerverteiler von Schrack ist für die Anforderungen in Vorarlberg konzipiert und eignet sich ideal für Installationen im Netzbereich der VKW.
Wie viele Teilungseinheiten bietet der Schrack Zählerschrank?
Der Zählerverteiler bietet insgesamt 66 Teilungseinheiten, verteilt auf eine Zählerreihe und zwei Nachzählerreihen für modulare Komponenten.
Kann dieser Zählerverteiler direkt auf die Wand montiert werden?
Ja, es handelt sich um einen Aufputz-Zählerverteiler, der für die direkte Wandmontage ausgelegt ist und eine robuste Konstruktion aus Stahlblech aufweist.
Ist der Zählerverteiler komplett bestückt lieferbar?
Der Schrack Zählerschrank ist standardmäßig konfiguriert; auf Anfrage ist eine komplett bestückte und vorverdrahtete Ausführung möglich.
