Der Aufputz-Zählerverteiler 2A-24E/VBG 2ZP von Schrack bietet zwei Zählerplätze für Ihre Elektroinstallation. Mit den Abmessungen 1195x590x250 mm und einer Kapazität von 42 Teilungseinheiten besteht dieser Verteiler aus robustem, pulverbeschichtetem Stahlblech. Das Gehäuse verfügt über die Schutzart IP20C und ist für den Betrieb in TT-, TN- sowie IT-Netzen ausgelegt. Dieser Modul-Zählerverteiler wird für die fachgerechte Stromverteilung und Zähleraufnahme in Gebäuden genutzt. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt über Ihren Fachhändler tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 2 Plätze für die effiziente Energieerfassung
- Kapazität: 42 Teilungseinheiten für umfangreiche Absicherungen
- Material: 1,25 mm pulverbeschichtetes Stahlblech für hohe Stabilität
- Schutzklasse: I, für erhöhte Sicherheit in der Installation
- Aufbau: 1 Zählerreihe mit 2 Nachzählerreihen für eine strukturierte Leitungsführung
Anwendungsbereiche
- Installation in Neubauten und bei Sanierungen für zwei separate Wohneinheiten
- Montage in Installationsräumen von privaten und gewerblichen Gebäuden
- Verteilung von Stromkreisen bei EVU-spezifischen Anforderungen im Raum Vorarlberg
Technische Details
| EAN | 9004840638332 |
| BEST. NR. | IL160224VS |
| HLief-Artikel Nummer | IL160224VS |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Verlustleistung | -333,00W |
| Farbe | RAL 7035 |
| Zählerplätze | 2 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Teilungseinheiten | 42 |
| TE pro Reihe | 21 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Optionales Zubehör | IL091125–; IL091200-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| BxHxT mm | 590x1195x250 |
| Zählerreihen | 1 |
| Frontplatten Material | Stahlblech |
| HE | 24 |
| Schutzart | IP20C |
| HxBxT mm | 1195x590x250 |
| Zählerbreite | 2 |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160224VS | EAN: 9004840638332 | Hersteller-Art.-Nr.: IL160224VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

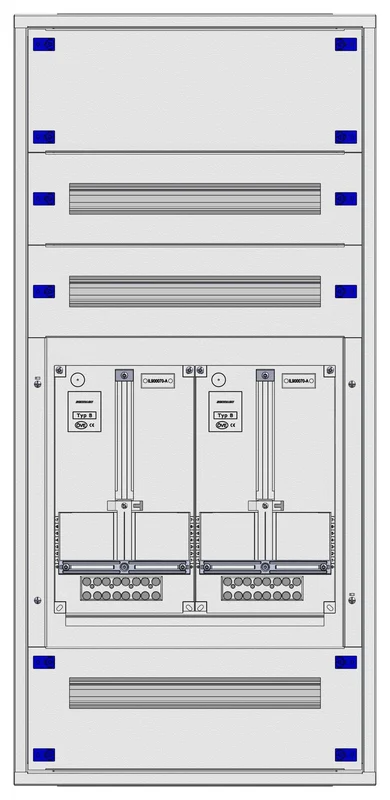

| Foto: Aufputz-Zählerverteiler 2A-24E/VBG 2ZP, H1195B590T250mm Foto: Aufputz-Zählerverteiler 2A-24E/VBG 2ZP, H1195B590T250mm |
| Katalogseite: Aufputz-Zählerverteiler 2A-24E/VBG 2ZP, H1195B590T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 2A-24E/VBG 2ZP, H1195B590T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 2A-24E/VBG 2ZP, H1195B590T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Ist der Schrack 2A-24E/VBG Zählerverteiler für den Aufputz geeignet?
Ja, dieser Schrack Zählerverteiler ist speziell für die Aufputz-Montage konzipiert und bietet mit seinem robusten Stahlblechgehäuse eine stabile Lösung für die Wandbefestigung.
Wie viele Teilungseinheiten bietet dieser Zählerschrank?
Der Zählerschrank verfügt über insgesamt 42 Teilungseinheiten, verteilt auf zwei Nachzählerreihen, was ausreichend Platz für moderne Sicherungsautomaten und Reiheneinbaugeräte bietet.
Kann dieser Verteiler im Raum Vorarlberg eingesetzt werden?
Der Zählerverteiler ist für den Einsatz in Vorarlberg optimiert und erfüllt die spezifischen Anforderungen lokaler EVUs (VKW) für einen Zählereinsatz in dieser Region.
Welche Schutzklasse besitzt der Modul 2000 Zählerverteiler?
Der Zählerverteiler weist die Schutzklasse I auf und ist für den Einsatz in TN-, TT- und IT-Netzen gemäß den geltenden technischen Spezifikationen zertifiziert.
