IL160124VS Aufputz-Zählerverteiler 1A-24E/VBG 1ZP, H1195B380T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

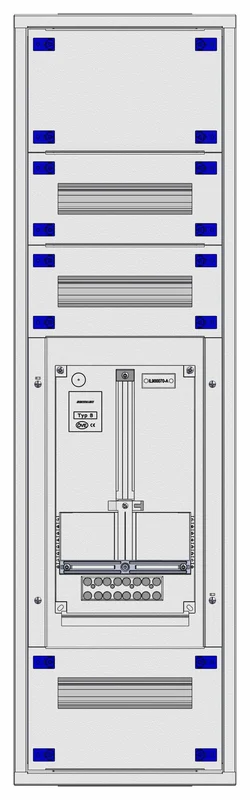

Der Aufputz-Zählerverteiler 1A-24E/VBG 1ZP von Schrack ist ein modular aufgebauter Schaltkasten mit einem Zählerplatz für die Unterbringung der Zählertechnik. Das Gehäuse aus 1,25 mm pulverbeschichtetem Stahlblech misst 380 x 1195 x 250 mm und bietet Schutzklasse I sowie die Schutzart IP20C. Der Zählerschrank verfügt über eine Zählerreihe, zwei Nachzählerreihen und insgesamt 26 Teilungseinheiten. Dieses Modell eignet sich für den Einsatz als zentraler Installationsverteiler zur Aufnahme von Zählerkomponenten in elektrischen Anlagen. Die Lieferzeit für diesen Zählerverteiler beträgt 1 bis 3 Werktage; bei TELA beziehen Sie dieses Produkt direkt vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Material: Pulverbeschichtetes Stahlblech (1,25 mm) sorgt für Stabilität und Langlebigkeit.
• Platzangebot: 26 Teilungseinheiten für umfangreiche Installationsmöglichkeiten.
• Sicherheit: Schutzklasse I und Schutzart IP20C für einen sicheren Betrieb in TN/TT/IT-Netzformen.
• Verschluss: Kunststoff-Drehriegel mit Doppelbartsperre schützt den Zugang vor unbefugtem Zugriff.

Anwendungsbereiche

• Installation als Zählerplatz in Wohn- und Gewerbegebäuden zur Aufnahme der Mess- und Verteilertechnik.
• Erweiterung bestehender Elektroinstallationen in Kombination mit Modul 2000 Systemen.
• Aufputz-Montage in Technikräumen oder Fluren zur zentralen Steuerung der Energieversorgung.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160124VS | EAN: 9004840638035 | Hersteller-Art.-Nr.: IL160124VS

Produktinformation

•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Welches Material wird beim Schrack Aufputz-Zählerverteiler IL160124VS verwendet?

Der Zählerverteiler besteht aus einem 1,25 mm dicken, phosphatierten und kunststoffpulverbeschichteten Stahlblech. Dieses robuste Material gewährleistet eine hohe Stabilität und Langlebigkeit bei der Aufputz-Montage.

Wie viele Teilungseinheiten bietet dieser Zählerschrank?

Der Schrack Modul 2000 Verteiler verfügt über insgesamt 26 Teilungseinheiten. Diese verteilen sich auf eine Zählerreihe und zwei Nachzählerreihen, wobei pro Reihe 13 Teilungseinheiten zur Verfügung stehen.

Ist dieser Zählerverteiler für die Aufputz-Montage geeignet?

Ja, das Modell IL160124VS ist explizit als Aufputz-Zählerverteiler konzipiert. Er wird komplett mit Tür und PVC-Rückwand geliefert und lässt sich direkt an die Wand montieren.

Welche Schutzklasse erfüllt der Aufputz-Zählerverteiler?

Dieser Verteiler entspricht der Schutzklasse I und ist damit für den Einsatz in TN-, TT- und IT-Netzformen geeignet. Zudem besitzt er die Schutzart IP20C für den Innenbereich.
