Description
Über dieses Produkt
Der Aufputz-Zählerverteiler 1A-18E/VBG 1ZP von Schrack ist ein modular aufgebauter Installationsverteiler für einen Zählerplatz. Das Gehäuse aus 1,25 mm pulverbeschichtetem Stahlblech misst 915 x 380 x 250 mm und bietet 13 Teilungseinheiten pro Reihe. Ausgestattet mit einer Nachzählerreihe sowie einer plombierbaren Abdeckung, erreicht dieser Schaltkasten die Schutzart IP20C. Handwerker und Installateure nutzen dieses Modell für die Unterbringung von Zähler- und Verteilereinrichtungen in Innenräumen. Der Artikel ist innerhalb von 1 bis 3 Werktagen lieferbar, bestellen Sie diesen Zählerverteiler direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: Modul 2000 Aufbau für schnelle Montage
- Material: Pulverbeschichtetes Stahlblech für hohe Stabilität
- Zählerkapazität: 1 Zählerplatz inklusive 13 Teilungseinheiten
- Sicherheit: Schutzklasse I bei 230/400V Bemessungsspannung
Anwendungsbereiche
- Neuinstallationen von elektrischen Zähleranlagen im Innenbereich
- Erweiterung bestehender Zählerverteiler im Bereich der lokalen EVUs
- Aufputz-Montage in Installationsschächten oder direkt an der Wand
Technische Details
| EAN | 9004840637892 |
| HE | 18 |
| Basisbezeichnung | Gehäuse |
| HxBxT mm | 915x380x250 |
| Farbe | RAL 7035 |
| HLief-Artikel Nummer | IL160118VS |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Optionales Zubehör | IL091125–; IL091100–; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Bundesland | Vorarlberg |
| Zählerbreite | 1 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| TE pro Reihe | 13 |
| Zählerreihen | 1 |
| Nachzählerreihen | 1 |
| Zählerplätze | 1 |
| Frontplatten Material | Stahlblech |
| Teilungseinheiten | 13 |
| Schutzart | IP20C |
| Verlustleistung | -199,00W |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| BxHxT mm | 380x915x250 |
| BEST. NR. | IL160118VS |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL160118VS | EAN: 9004840637892 | Hersteller-Art.-Nr.: IL160118VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

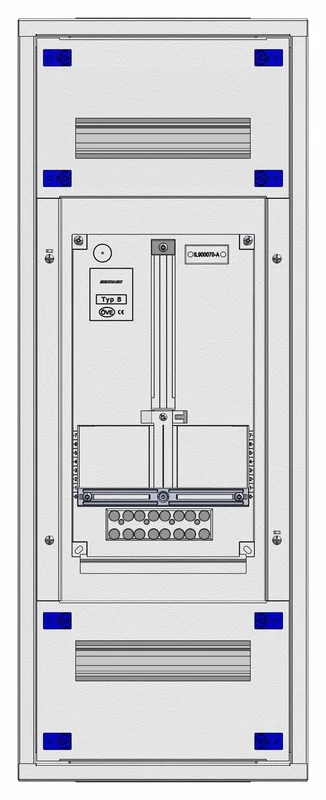

| Foto: Aufputz-Zählerverteiler 1A-18E/VBG 1ZP, H915B380T250mm Foto: Aufputz-Zählerverteiler 1A-18E/VBG 1ZP, H915B380T250mm |
| Katalogseite: Aufputz-Zählerverteiler 1A-18E/VBG 1ZP, H915B380T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 1A-18E/VBG 1ZP, H915B380T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 1A-18E/VBG 1ZP, H915B380T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Ist dieser Zählerverteiler für Netzformen wie TT/TN und IT geeignet?
Ja, der Schrack Aufputz-Zählerverteiler ist gemäß Schutzklasse I für den Einsatz in TT/TN sowie IT Netzformen geprüft und zertifiziert. Er erfüllt alle notwendigen Anforderungen für die fachgerechte Installation in diesen Netzumgebungen.
Welche Abmessungen hat der 1A-18E/VBG Zählerverteiler?
Der Zählerverteiler weist eine Höhe von 915 mm, eine Breite von 380 mm und eine Tiefe von 250 mm auf. Dies entspricht dem Standard-Modul 2000 Design für eine platzsparende Aufputz-Montage.
Besitzt der Zählerverteiler eine plombierbare Abdeckung?
Ja, das Vorzählerteil ist standardmäßig mit einer plombierbaren Abdeckung aus Stahlblech inklusive Plexiglas-Sichtfenster ausgestattet. Dies ermöglicht eine sichere Trennung und den Schutz des Zählerbereichs.
Aus welchem Material besteht das Gehäuse des Schaltkastens?
Das Gehäuse besteht aus 1,25 mm starkem, phosphatiertem und kunststoffpulverbeschichtetem Stahlblech. Dieses Material sorgt für eine robuste und langlebige Konstruktion des Installationsverteilers.
