Über dieses Produkt

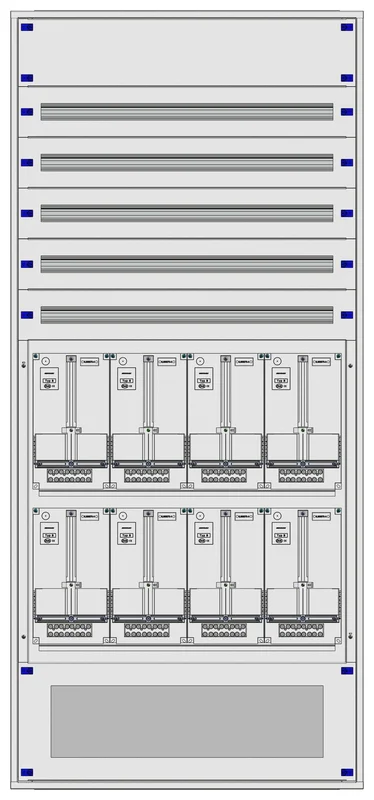

Der Schrack Masken-Zählerverteiler 4M-45G/VBG 8ZP ist ein modular aufgebauter Schaltkasten mit 8 Zählerplätzen für die professionelle Installation. Der Verteiler verfügt über 2 Zählerreihen, 4 Nachzählerreihen sowie 180 Teilungseinheiten und bietet mit seinen Maßen von 2130 x 980 x 200 mm ausreichend Raum für komplexe Elektroinstallationen. Das Gehäuse besteht aus 1 mm pulverbeschichtetem Stahlblech und entspricht der Schutzart IP20C. Er ist speziell für den Einsatz in Vorarlberg konzipiert und bietet eine zuverlässige Lösung für Zählerplatzanforderungen in gewerblichen und privaten Objekten. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerkapazität: 8 Zählerplätze für hohe Anforderungen in Mehrparteienhäusern.
- Kapazität: 180 Teilungseinheiten bieten Platz für umfangreiche Absicherungen.
- Material: Stabiles, pulverbeschichtetes Stahlblech sorgt für eine robuste Struktur.
- Abmessungen: 2130x980x200 mm Baugröße zur effizienten Montage in Technikräumen.
Anwendungsbereiche
- Errichtung von Zähleranlagen in Wohnbauprojekten.
- Installation von Zählerverteilern bei lokaler EVU-Anbindung in Vorarlberg.
- Modularer Ausbau von Schaltkasten-Systemen im gewerblichen Bereich.
Technische Details
| EAN | 9004840637434 |
| Verlustleistung | -763,00W |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| Type | Masken-Verteiler mit Zählereinsatz kompl. |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| Verteiler mit Einsatz komplett | Zählerverteiler Maskenverteiler |
| HLief-Artikel Nummer | IL154445VS |
| HxBxT mm | 2130x980x200 |
| BxHxT mm | 980x2130x200 |
| Bundesland | Vorarlberg |
| Zählerreihen | 2 |
| Montageart | Maske |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| BEST. NR. | IL154445VS |
| Zählerplätze | 8 |
| Tiefe | 200mm |
| Optionales Zubehör | IL091120–; IL091040–; BK002401–; IL900251– |
| Frontplatten Material | Stahlblech |
| Teilungseinheiten | 180 |
| Schutzart | IP20C |
| Einsatz | Zählerverteiler |
| HE | 45 |
| Nachzählerreihen | 4 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL154445VS | EAN: 9004840637434 | Hersteller-Art.-Nr.: IL154445VS
Produktinformation
•Modular aufgebauter Maskenverteiler mit PVC-Rückwand ohne Tür
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
• Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Masken-Zählerverteiler 4M-45G/VBG 8ZP, H2130B980T200mm Foto: Masken-Zählerverteiler 4M-45G/VBG 8ZP, H2130B980T200mm |
| Katalogseite: Masken-Zählerverteiler 4M-45G/VBG 8ZP, H2130B980T200mm |
| Montageanleitung: Masken-Zählerverteiler 4M-45G/VBG 8ZP, H2130B980T200mm |
| CAD Zeichnung: Masken-Zählerverteiler 4M-45G/VBG 8ZP, H2130B980T200mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack Masken-Zählerverteiler geeignet?
Der Zählerverteiler ist gemäß den technischen Spezifikationen für TT-, TN- und IT-Netzformen geeignet. Dies macht ihn zu einer vielseitigen Komponente für unterschiedlichste Elektroinstallationen.
Wie viele Teilungseinheiten bietet dieser Zählerschrank?
Dieser Masken-Zählerverteiler verfügt über insgesamt 180 Teilungseinheiten. Damit bietet er ausreichend Platz für die Absicherung und Steuerung von 8 Zählerplätzen sowie 4 Nachzählerreihen.
Ist der Zählerverteiler für den Einsatz bei Vorarlberger EVUs zertifiziert?
Ja, der Schrack Masken-Zählerverteiler 4M-45G/VBG ist speziell auf die Anforderungen im Bundesland Vorarlberg abgestimmt. Er erfüllt die notwendigen Prüf- und Zertifizierungsstandards für den regionalen Einsatz.
Kann der Verteiler auch vorverdrahtet bestellt werden?
Ja, der Schrack Zählerschrank kann auf Anfrage komplett bestückt und vorverdrahtet geliefert werden. Kontaktieren Sie dazu gerne unseren Kundenservice bei TELA für eine individuelle Konfiguration.
