IL154428VS Masken-Zählerverteiler 4M-28G/VBG 8ZP, H1335B980T200mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

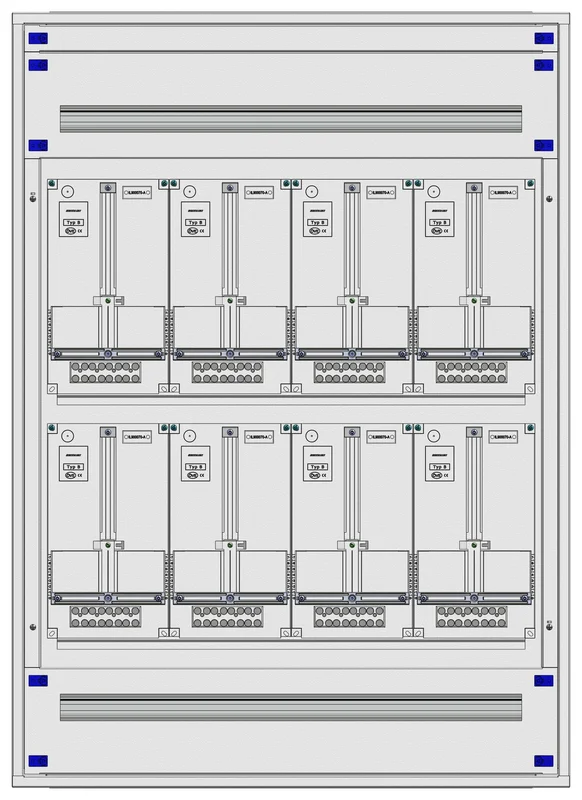

Der Schrack Masken-Zählerverteiler 4M-28G/VBG 8ZP bietet Platz für 8 Zähler und zeichnet sich durch eine robuste Konstruktion aus pulverbeschichtetem Stahlblech aus. Mit Maßen von 1335x980x200 mm und 45 Teilungseinheiten pro Reihe ermöglicht der Schrank eine strukturierte Installation. Er erfüllt die Schutzart IP20C und ist für 230/400V Netze ausgelegt. Dieses Modul 2000 System eignet sich für die Zählerplatzorganisation in Gebäuden mit entsprechendem EVU-Standard. Der Schrack Masken-Zählerverteiler ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• 8 Zählerplätze: Ermöglicht die zentrale Unterbringung mehrerer Zählereinheiten in einem Gehäuse.
• 45 Teilungseinheiten pro Reihe: Bietet ausreichend Platz für modulare Einbauten und Leitungsschutzschalter.
• Stahlblech-Ausführung: Bietet hohe mechanische Stabilität und Langlebigkeit für die Wandmontage.
• Zählerreihen und Nachzählerreihen: Systematische Anordnung für eine übersichtliche und normgerechte Verdrahtung.

Anwendungsbereiche

• Zählerplatzinstallation in Wohn- und Gewerbegebäuden mit spezifischen Anforderungen an Vorarlberger Netzbetreiber.
• Erweiterung oder Neubau von Zählerverteilungen in Schaltanlagen.
• Unterbringung von Zählern und Reiheneinbaugeräten in modularen Verteilern der Serie 2000.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL154428VS | EAN: 9004840637144 | Hersteller-Art.-Nr.: IL154428VS

Produktinformation

•Modular aufgebauter Maskenverteiler mit PVC-Rückwand ohne Tür
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
• Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Zähleranzahl ist der Masken-Zählerverteiler 4M-28G/VBG 8ZP ausgelegt?

Dieser Schrack Zählerverteiler ist für insgesamt 8 Zählerplätze konzipiert. Er bietet zudem 45 Teilungseinheiten pro Reihe für den Einbau weiterer Schaltgeräte.

Welches Material wird für den Schrack Zählerschrank verwendet?

Der Verteiler besteht aus 1 mm starkem, pulverbeschichtetem Stahlblech. Dies garantiert eine hohe mechanische Stabilität und den Schutz der elektrischen Komponenten.

Kann der Schrack Modulverteiler in TN- oder TT-Netzformen eingesetzt werden?

Ja, der Verteiler ist für den Einsatz in TT-, TN- und IT-Netzformen geeignet und entspricht der Schutzklasse I. Er ist zudem schutzisoliert nach ÖVE-IM 12.

Ist der Zählerverteiler bereits vorverdrahtet erhältlich?

Der Schrack Masken-Zählerverteiler wird in der Standardausführung geliefert. Auf Anfrage kann der Schrank jedoch auch komplett bestückt und vorverdrahtet bezogen werden.
