Über dieses Produkt

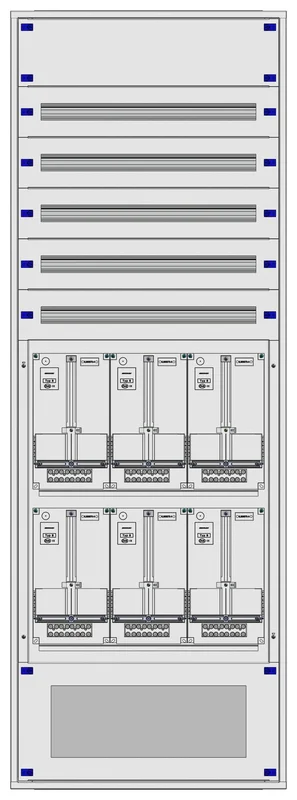

Der Masken-Zählerverteiler 3M-45G/VBG 6ZP von Schrack ist ein modular aufgebauter Verteiler für 6 Zählerplätze. Das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech misst 2130 x 760 x 200 mm und bietet 132 Teilungseinheiten sowie zwei Zählerreihen und vier Nachzählerreihen. Mit der Schutzart IP20C und Schutzklasse I ist das Modell für eine Bemessungsspannung von 230/400V ausgelegt. Professionelle Elektroinstallateure nutzen diesen Zählerschrank zur strukturierten Energieverteilung in Gebäuden. Sie erhalten den Artikel innerhalb von 1 bis 3 Werktagen direkt bei TELA vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 6 Plätze für eine hohe Kapazität bei der Stromzählung.
- Gehäusematerial: Pulverbeschichtetes Stahlblech (1 mm) für mechanische Robustheit.
- Platzangebot: 132 Teilungseinheiten ermöglichen eine umfangreiche Bestückung.
- Netzform: Geeignet für TT-, TN- und IT-Netze.
Anwendungsbereiche
- Installation in Mehrfamilienhäusern zur zentralen Zählerplatzunterbringung.
- Einsatz als Modulverteiler in gewerblichen Objekten.
- Verwendung als Schaltkasten für anspruchsvolle Elektroinstallationen in Neubauten.
Technische Details
| EAN | 9004840637052 |
| HLief-Artikel Nummer | IL154345VS |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| HxBxT mm | 2130x760x200 |
| Type | Masken-Verteiler mit Zählereinsatz kompl. |
| BEST. NR. | IL154345VS |
| Hersteller | Schrack |
| Verteiler mit Einsatz komplett | Zählerverteiler Maskenverteiler |
| Optionales Zubehör | IL091120–; IL091030–; BK002401–; IL900251– |
| Zählerbreite | 3 |
| Bundesland | Vorarlberg |
| Zählerreihen | 2 |
| Montageart | Maske |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 6 |
| Tiefe | 200mm |
| Frontplatten Material | Stahlblech |
| Teilungseinheiten | 132 |
| Verlustleistung | -625,00W |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| BxHxT mm | 760x2130x200 |
| Einsatz | Zählerverteiler |
| HE | 45 |
| Nachzählerreihen | 4 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL154345VS | EAN: 9004840637052 | Hersteller-Art.-Nr.: IL154345VS
Produktinformation
•Modular aufgebauter Maskenverteiler mit PVC-Rückwand ohne Tür
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
• Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Masken-Zählerverteiler 3M-45G/VBG 6ZP, H2130B760T200mm Foto: Masken-Zählerverteiler 3M-45G/VBG 6ZP, H2130B760T200mm |
| Katalogseite: Masken-Zählerverteiler 3M-45G/VBG 6ZP, H2130B760T200mm |
| Montageanleitung: Masken-Zählerverteiler 3M-45G/VBG 6ZP, H2130B760T200mm |
| CAD Zeichnung: Masken-Zählerverteiler 3M-45G/VBG 6ZP, H2130B760T200mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Wie viele Teilungseinheiten bietet der Schrack Masken-Zählerverteiler 3M-45G/VBG?
Der Zählerverteiler verfügt über insgesamt 132 Teilungseinheiten, verteilt auf 33 TE pro Reihe, was ausreichend Kapazität für die Absicherung und Steuerung bietet.
Für welche Netzformen ist der Schrack Stahlblechverteiler IL154345VS geeignet?
Dieses Modell ist vielseitig einsetzbar und für den Betrieb in TT-, TN- sowie IT-Netzen mit einer Bemessungsspannung von 230/400V zertifiziert.
Wie ist der Schrack Masken-Zählerverteiler konstruiert?
Es handelt sich um einen modular aufgebauten Verteiler mit einer stabilen Rückwand aus PVC und einer hochwertigen Frontplatte aus 1 mm pulverbeschichtetem Stahlblech.
Kann dieser Zählerschrank für 6 Zähler genutzt werden?
Ja, der Masken-Zählerverteiler ist spezifisch für 6 Zählerplätze ausgelegt und enthält zudem zwei Zählerreihen sowie vier Nachzählerreihen für eine strukturierte Installation.
