IL154328VS Masken-Zählerverteiler 3M-28G/VBG 6ZP, H1335B760T200mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

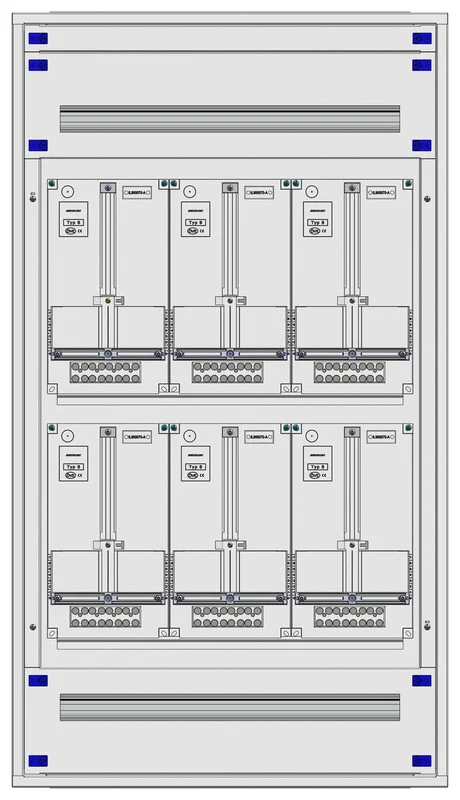

Der Schrack Masken-Zählerverteiler 3M-28G/VBG 6ZP ermöglicht die strukturierte Zählermontage in Vorarlberger Installationsprojekten. Das Gehäuse mit den Maßen 760x1335x200 mm besteht aus pulverbeschichtetem 1 mm Stahlblech und verfügt über eine Kapazität von 6 Zählerplätzen sowie 33 Teilungseinheiten pro Reihe. Der Verteiler erfüllt die Schutzart IP20C und ist für die Montage als Maskenverteiler konzipiert. Er eignet sich für Elektroinstallationen in Neubauten oder bei Sanierungen, bei denen eine präzise Zähleranordnung nach regionalen Standards erforderlich ist. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung direkt über unseren Onlineshop. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 6 Zählerplätze auf 2 Zählerreihen zur kompakten Anordnung.
• Gehäusematerial: 1 mm pulverbeschichtetes Stahlblech für hohe Stabilität.
• Platzangebot: 33 Teilungseinheiten pro Reihe für umfassende Modulbestückung.
• Schutzart: IP20C für den geschützten Innenbereich.
• Vorzählerbereich: Plombierbare Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster.

Anwendungsbereiche

• Zentraler Zählerverteiler für Wohn- und Gewerbegebäude in Vorarlberg.
• Installation in Mehrparteienhäusern mit bis zu 6 Wohneinheiten.
• Nachrüstung oder Erweiterung von Zähleranlagen in bestehenden Schaltschränken.
• Einsatz als Modulverteiler in TN- oder TT-Netzsystemen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL154328VS | EAN: 9004840636765 | Hersteller-Art.-Nr.: IL154328VS

Produktinformation

•Modular aufgebauter Maskenverteiler mit PVC-Rückwand ohne Tür
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
• Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Masken-Zählerverteiler geeignet?

Dieser Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er entspricht der Schutzklasse I und bietet damit die notwendige Sicherheit für moderne Elektroinstallationen.

Wie viele Teilungseinheiten bietet dieser Zählerschrank?

Der Verteiler verfügt über eine Kapazität von 33 Teilungseinheiten pro Reihe. Dies bietet ausreichend Platz für den Einbau von Schutzgeräten und Reiheneinbaugeräten nach dem Zähler.

Ist der Zählerverteiler für die Anforderungen in Vorarlberg zertifiziert?

Ja, dieser Schrack Maskenverteiler ist speziell auf die Anforderungen für Zählerplätze in Vorarlberg abgestimmt. Er verfügt über den benötigten Zählereinsatz und die entsprechenden Abmessungen für eine fachgerechte Montage.

Aus welchem Material besteht die Frontplatte des Verteilers?

Die Frontplatte des Masken-Zählerverteilers ist aus robustem, pulverbeschichtetem Stahlblech gefertigt. Dies garantiert eine hohe Langlebigkeit und mechanische Stabilität im laufenden Betrieb.
