Description
Über dieses Produkt
Der Schrack Masken-Zählerverteiler 2M-24E/WIEN 2ZP ist ein modularer Installationsverteiler für zwei Zählerplätze mit insgesamt 63 Teilungseinheiten. Das Gehäuse mit den Maßen 540x1150x200 mm besteht aus 1 mm starkem, pulverbeschichtetem Stahlblech und entspricht der Schutzart IP20C. Mit einer Zählerreihe und drei Nachzählerreihen bietet das System eine strukturierte Anordnung der Komponenten. Der Verteiler findet seinen Einsatz in der Zählerschrank-Installation bei Wohnbauprojekten oder Gebäuden mit mehreren Wohneinheiten. Die Lieferzeit beträgt 1 bis 3 Werktage bei direkter Bestellung bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 63 Teilungseinheiten aufgeteilt auf drei Nachzählerreihen
- Material: Robuste Frontplatte aus Stahlblech für hohe Stabilität
- Zählerplätze: Ausgelegt für zwei Zähler zur effizienten Strommessung
- Abmessungen: Kompakte Bauweise mit 540 mm Breite und 1150 mm Höhe
Anwendungsbereiche
- Errichtung von Zähleranlagen in Mehrparteienhäusern
- Neuinstallation von Elektroverteilungen im Bereich der lokalen EVU-Vorgaben
- Ersatz von bestehenden Zählerverteilern in privaten oder gewerblichen Objekten
- Installation von Modulverteilern in Neubauten
Technische Details
| EAN | 9004840629248 |
| BxHxT mm | 540x1150x200 |
| HLief-Artikel Nummer | IL153224WS |
| Teilungseinheiten | 63 |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 3 |
| Farbe | RAL 7035 |
| Zählerplätze | 2 |
| Type | Masken-Verteiler mit Zählereinsatz kompl. |
| Hersteller | Schrack |
| Verteiler mit Einsatz komplett | Zählerverteiler Maskenverteiler |
| BEST. NR. | IL153224WS |
| TE pro Reihe | 21 |
| Verlustleistung | -276,00W |
| Montageart | Maske |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| HxBxT mm | 1150x540x200 |
| Zählerreihen | 1 |
| Tiefe | 200mm |
| Frontplatten Material | Stahlblech |
| HE | 24 |
| Schutzart | IP20C |
| Zählerbreite | 2 |
| Bundesland | Wien |
| Einsatz | Zählerverteiler |
| Optionales Zubehör | IL091120–; IL091020–; BK002401–; IL900251–; IL900189–; IL900189-A; IL900190–; IL900191–; IL901816–; IL901820–; IL901824– |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL153224WS | EAN: 9004840629248 | Hersteller-Art.-Nr.: IL153224WS
Produktinformation
•Modular aufgebauter Maskenverteiler ohne Tür und PVC-Rückwand
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Die Ausführung des Vorzählerteils besteht aus einer Gerätefrontplatte mit 45mm Geräteausschnitt oder einer plombierbaren Abdeckung mit montierter Alu/HC Schiene oder SHC-Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

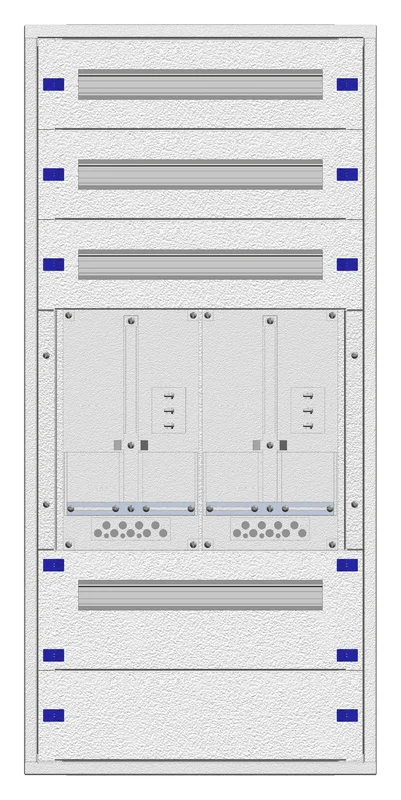

| Foto: Masken-Zählerverteiler 2M-24E/WIEN 2ZP, H1105B540T200mm Foto: Masken-Zählerverteiler 2M-24E/WIEN 2ZP, H1105B540T200mm |
| CAD Zeichnung: Masken-Zählerverteiler 2M-24E/WIEN 2ZP, H1105B540T200mm |
| Katalogseite: Masken-Zählerverteiler 2M-24E/WIEN 2ZP, H1105B540T200mm |
| Montageanleitung: Masken-Zählerverteiler 2M-24E/WIEN 2ZP, H1105B540T200mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Wienstrom, Wien, Energie, Wiener, Netze, Modulverteiler
Häufig gestellte Fragen
Ist dieser Masken-Zählerverteiler für zwei Zähler geeignet?
Ja, der Schrack Masken-Zählerverteiler 2M-24E/WIEN 2ZP ist speziell für die Aufnahme von zwei Zählerplätzen konzipiert und bietet darüber hinaus drei Nachzählerreihen für die Unterverteilung.
Welches Material wird für die Frontplatte verwendet?
Die Frontplatte dieses Zählerverteilers besteht aus 1 mm starkem, pulverbeschichtetem Stahlblech, was eine hohe mechanische Stabilität in Installationsumgebungen garantiert.
Wie viele Teilungseinheiten stehen in diesem Schrank zur Verfügung?
Der Zählerschrank bietet insgesamt 63 Teilungseinheiten, verteilt auf drei Nachzählerreihen, was ausreichend Platz für die Absicherung Ihrer Stromkreise bietet.
Kann dieser Zählerverteiler online bei TELA bestellt werden?
Ja, Sie können den Schrack Zählerverteiler direkt über unseren Onlineshop bei TELA bestellen und erhalten diesen innerhalb von 1 bis 3 Werktagen geliefert.
