IL153221NS Masken-Zählerverteiler 2M-21E/NOE 2ZP, H1010B540T200mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

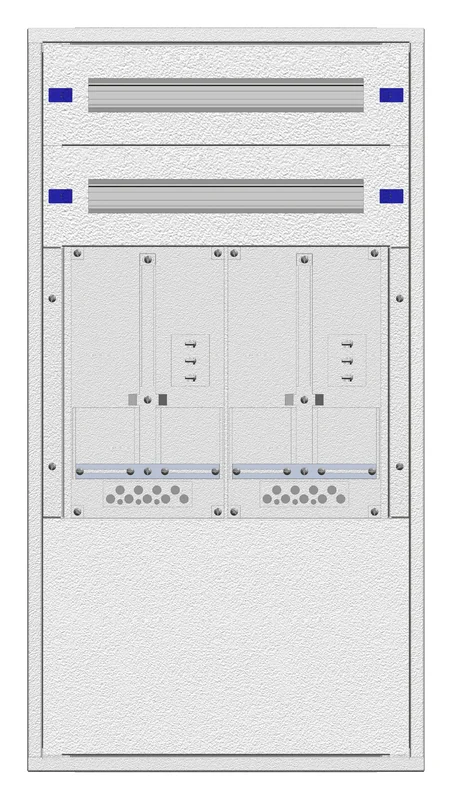

Der Masken-Zählerverteiler 2M-21E/NOE 2ZP von Schrack ist ein modular aufgebauter Zählerschrank für die Unterbringung von zwei Zählerplätzen. Mit einem Gehäuse aus 1 mm pulverbeschichtetem Stahlblech bietet dieser Verteiler Abmessungen von 1010x540x200 mm und eine Kapazität von 42 Teilungseinheiten. Das Gehäuse entspricht der Schutzart IP20C und verfügt über zwei Nachzählerreihen mit jeweils 21 Teilungseinheiten. Dieses Modell findet Verwendung bei Neuinstallationen und Sanierungen im Bereich der EVN-Netzregion zur Aufnahme von Stromzählern und Verteilereinbauten. Die Lieferzeit für diesen Schrack Zählerverteiler beträgt 1 bis 3 Werktage bei Bestellung direkt vom Fachhändler tela.at. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerplätze: 2 Plätze für eine effiziente Strommessung in einer Einheit
• Kapazität: 42 Teilungseinheiten gesamt für umfangreiche Sicherungs- und Schutzorgane
• Material: Pulverbeschichtetes Stahlblech für eine robuste und langlebige Struktur
• Kompaktes Design: 540x1010x200 mm Abmessungen für eine platzsparende Wandmontage
• Modularität: Aufbau als Maskenverteiler zur flexiblen Bestückung

Anwendungsbereiche

• Errichtung von Zähleranlagen in Wohngebäuden im EVN-Netzgebiet
• Einsatz als Modulverteiler für moderne Elektroinstallationen
• Nachrüstung von Zählerplätzen in bestehenden Schaltkästen
• Verteilung von elektrischen Stromkreisen in gewerblichen und privaten Objekten

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL153221NS | EAN: 9004840634242 | Hersteller-Art.-Nr.: IL153221NS

Produktinformation

•Modular aufgebauter Maskenverteiler ohne Tür und PVC-Rückwand
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Die Ausführung des Vorzählerteils besteht mindestens aus einer 300mm Plombierbaren Blindabdeckung oder einer Stecktüre für EVN-Sperre mit montierter Alu/HC Schiene oder gelochter Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, EVN, Netz, NÖ, Modulverteiler

Häufig gestellte Fragen

Für welches Netzgebiet ist der Schrack 2M-21E/NOE Zählerverteiler geeignet?

Dieser Modulverteiler ist speziell für die Anforderungen der EVN in Niederösterreich konzipiert. Er erfüllt die notwendigen Spezifikationen für Zählerinstallationen in diesem Versorgungsgebiet.

Wie viele Teilungseinheiten bietet der Maskenverteiler für Nachzähleranbauten?

Der Zählerverteiler verfügt über 2 Nachzählerreihen, die insgesamt 42 Teilungseinheiten (TE) zur Aufnahme von modularen Reiheneinbaugeräten bereitstellen.

Ist der Zählerverteiler für eine Unterputz- oder Aufputzmontage ausgelegt?

Es handelt sich hierbei um einen Masken-Verteiler, der primär für den Einbau in vorbereitete Zählerschränke oder als Modulgehäuse für entsprechende Unterkonstruktionen vorgesehen ist.

Welche Schutzklasse besitzt der Stahlblechverteiler IL153221NS?

Der Schrack Verteiler entspricht der Schutzklasse I und ist für den Einsatz in TT-, TN- und IT-Netzformen geeignet, wobei eine schutzisolierte Ausführung gemäß ÖVE-IM 12 vorliegt.
