Description
Über dieses Produkt

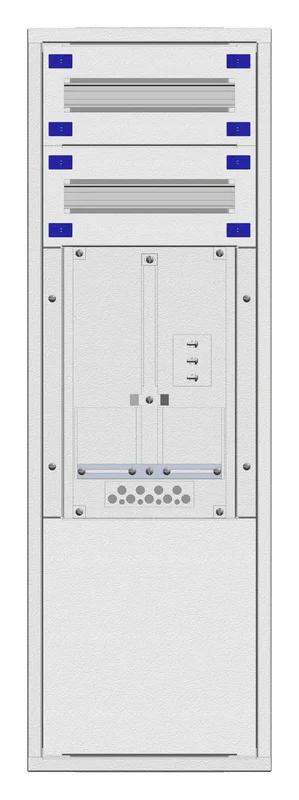

Der Schrack Masken-Zählerverteiler 1M-21E/NOE für einen Zählerplatz bietet eine robuste Lösung für die Elektroinstallation mit 26 Teilungseinheiten. Das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech verfügt über Maße von 1010 x 330 x 200 mm und entspricht der Schutzart IP20C. Mit einem Zählerfeld und zwei Nachzählerreihen ermöglicht das Modul eine klare Strukturierung der Zähleranlage. Dieses System ist für den Einsatz in Niederösterreich gemäß den lokalen EVU-Vorgaben konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt von Ihrem Fachhändler TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Maße: 1010 x 330 x 200 mm für kompakte Montage
- Material: Pulverbeschichtetes Stahlblech (RAL 7035) für Stabilität
- Kapazität: 26 Teilungseinheiten (TE) auf zwei Nachzählerreihen
- Schutzart: IP20C für den geschützten Innenbereich
- Flexibilität: Modularer Aufbau für effiziente Zählerinstallationen
Anwendungsbereiche
- Errichtung von Zähleranlagen in Wohn- und Gewerbegebäuden in Niederösterreich
- Nachrüstung bestehender Verteileranlagen bei Netzbetreiber-Anpassungen
- Installation von Zählerplätzen in privaten Haushalten gemäß EVU-Standard
- Ergänzung von Schaltkästen durch Modulverteiler-Technik
Technische Details
| EAN | 9004840633955 |
| BEST. NR. | IL153121NS |
| HxBxT mm | 1010x330x200 |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Verlustleistung | -178,00W |
| Farbe | RAL 7035 |
| Type | Masken-Verteiler mit Zählereinsatz kompl. |
| Hersteller | Schrack |
| Verteiler mit Einsatz komplett | Zählerverteiler Maskenverteiler |
| HLief-Artikel Nummer | IL153121NS |
| Montageart | Maske |
| Zählerbreite | 1 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| TE pro Reihe | 13 |
| Zählerreihen | 1 |
| Tiefe | 200mm |
| Optionales Zubehör | IL091120–; BK002401–; IL900251– |
| Zählerplätze | 1 |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| Teilungseinheiten | 26 |
| Bundesland | Niederösterreich |
| Einsatz | Zählerverteiler |
| HE | 21 |
| BxHxT mm | 330x1010x200 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL153121NS | EAN: 9004840633955 | Hersteller-Art.-Nr.: IL153121NS
Produktinformation
•Modular aufgebauter Maskenverteiler ohne Tür und PVC-Rückwand
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Die Ausführung des Vorzählerteils besteht mindestens aus einer 300mm Plombierbaren Blindabdeckung oder einer Stecktüre für EVN-Sperre mit montierter Alu/HC Schiene oder gelochter Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Masken-Zählerverteiler 1M-21E/NOE 1ZP, H1010B330T200mm Foto: Masken-Zählerverteiler 1M-21E/NOE 1ZP, H1010B330T200mm |
| Katalogseite: Masken-Zählerverteiler 1M-21E/NOE 1ZP, H1010B330T200mm |
| CAD Zeichnung: Masken-Zählerverteiler 1M-21E/NOE 1ZP, H1010B330T200mm |
| Montageanleitung: Masken-Zählerverteiler 1M-21E/NOE 1ZP, H1010B330T200mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, EVN, Netz, NÖ, Modulverteiler
Häufig gestellte Fragen
Ist der Schrack Masken-Zählerverteiler für EVN-Installationen geeignet?
Ja, dieser Maskenverteiler ist speziell für den Einsatz in Niederösterreich konzipiert und erfüllt die Anforderungen der EVU-Vorgaben für Zählerplätze mit Vorzählerteil.
Wie viele Teilungseinheiten bietet der Zählerverteiler IL153121NS?
Das Modell verfügt über insgesamt 26 Teilungseinheiten, die auf zwei Nachzählerreihen verteilt sind und eine flexible Absicherung ermöglichen.
Welches Material wird für den Zählerschrank verwendet?
Der Zählerverteiler besteht aus phosphatierem, 1 mm starkem, kunststoffpulverbeschichtetem Stahlblech, was eine hohe mechanische Stabilität und Langlebigkeit gewährleistet.
Kann der Zählerverteiler für IT-Netze verwendet werden?
Der Verteiler ist für Schutzklasse I ausgelegt und laut technischer Spezifikation für TT-, TN- sowie IT-Netzformen geeignet.
