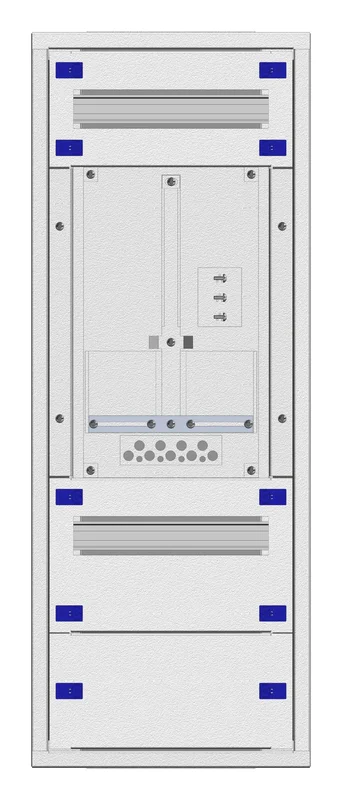

Der Masken-Zählerverteiler 1M-18E/WIEN 1ZP von Schrack ist ein modular aufgebauter Schaltkasten mit 13 Teilungseinheiten für einen Zählerplatz. Das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech weist die Maße 875x330x200 mm auf und entspricht der Schutzklasse I mit der Schutzart IP20C. Ausgestattet mit einer Zählerreihe sowie einer Nachzählerreihe ermöglicht dieses Modul eine strukturierte Energieverteilung in Innenräumen. Der Zählerverteiler wird für Neuinstallationen oder Erweiterungen der Haustechnik in der Region Wien eingesetzt. Sie erhalten diesen Zählerverteiler innerhalb von 1 bis 3 Werktagen direkt bei TELA vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: Modul 2000 für passgenaue Integration in bestehende Systeme
- Material: Stabiles, pulverbeschichtetes Stahlblech für hohe Langlebigkeit
- Kapazität: 13 Teilungseinheiten pro Reihe für eine kompakte Anordnung der Einbaugeräte
- Installation: Masken-Montageart für eine saubere Optik im Zählerbereich
Anwendungsbereiche
- Installation in Wohnobjekten mit Bedarf für einen Zählerplatz
- Erweiterung oder Neubau von Zähleranlagen in der Elektro-Haustechnik
- Einsatz als Modulverteiler für Netzbetreiber-konforme Installationen
- Nachrüstung von Zählerplätzen in bestehenden Unterverteilungen
Technische Details
| EAN | 9004840629187 |
| HE | 18 |
| BEST. NR. | IL153118WS |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| Type | Masken-Verteiler mit Zählereinsatz kompl. |
| Hersteller | Schrack |
| Verteiler mit Einsatz komplett | Zählerverteiler Maskenverteiler |
| Montageart | Maske |
| Zählerbreite | 1 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| TE pro Reihe | 13 |
| Verlustleistung | -156,00W |
| Zählerreihen | 1 |
| Nachzählerreihen | 1 |
| Tiefe | 200mm |
| Zählerplätze | 1 |
| Frontplatten Material | Stahlblech |
| BxHxT mm | 330x875x200 |
| Teilungseinheiten | 13 |
| Schutzart | IP20C |
| HxBxT mm | 875x330x200 |
| Optionales Zubehör | IL091120–; BK002401–; IL900251–; IL900189–; IL900189-A; IL900190–; IL900191–; IL901816–; IL901820–; IL901824– |
| HLief-Artikel Nummer | IL153118WS |
| Bundesland | Wien |
| Einsatz | Zählerverteiler |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL153118WS | EAN: 9004840629187 | Hersteller-Art.-Nr.: IL153118WS
Produktinformation
•Modular aufgebauter Maskenverteiler ohne Tür und PVC-Rückwand
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Die Ausführung des Vorzählerteils besteht aus einer Gerätefrontplatte mit 45mm Geräteausschnitt oder einer plombierbaren Abdeckung mit montierter Alu/HC Schiene oder SHC-Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Masken-Zählerverteiler 1M-18E/WIEN 1ZP, H875B330T200mm Foto: Masken-Zählerverteiler 1M-18E/WIEN 1ZP, H875B330T200mm |
| CAD Zeichnung: Masken-Zählerverteiler 1M-18E/WIEN 1ZP, H875B330T200mm |
| Katalogseite: Masken-Zählerverteiler 1M-18E/WIEN 1ZP, H875B330T200mm |
| Montageanleitung: Masken-Zählerverteiler 1M-18E/WIEN 1ZP, H875B330T200mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Wienstrom, Wien, Energie, Wiener, Netze, Modulverteiler
Häufig gestellte Fragen
Ist der Masken-Zählerverteiler für Wiener Netze Anforderungen geeignet?
Ja, dieses Modell ist speziell für den Einsatz im Netzgebiet Wien konzipiert und erfüllt die gängigen Anforderungen an Zählerverteiler in dieser Region.
Wie viele Teilungseinheiten bietet der Zählerverteiler?
Das Gehäuse verfügt über 13 Teilungseinheiten pro Reihe, was ausreichend Platz für die Absicherung und Steuerung innerhalb der Zähleranlage bietet.
Aus welchem Material besteht der Schrack Maskenverteiler?
Der Verteiler besteht aus einem robusten, 1 mm starken Stahlblech, das phosphatiert und kunststoffpulverbeschichtet ist, um eine hohe Schutzwirkung und Langlebigkeit zu gewährleisten.
Kann dieser Zählerverteiler in einem TN-Netz verwendet werden?
Ja, der Masken-Zählerverteiler entspricht der Schutzklasse I und ist für den Betrieb in TT-, TN- sowie IT-Netzformen geeignet.
