IL122345VS Masken-Zählerverteiler 3M-45M/VBG 9ZP, H2130B760T200mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

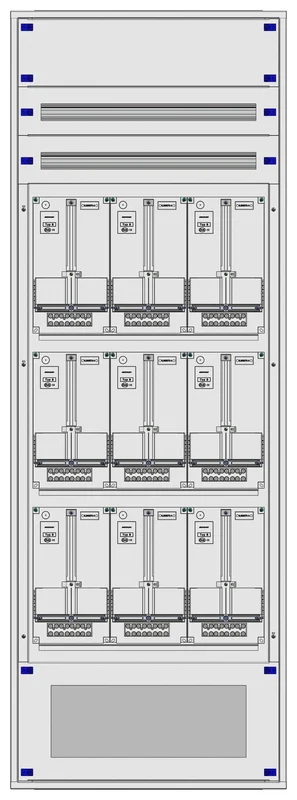

Der Masken-Zählerverteiler 3M-45M/VBG von Schrack ist ein modularer Installationsverteiler für 9 Zählerplätze und 3 Zählerreihen. Das Gehäuse aus 1 mm starkem, pulverbeschichtetem Stahlblech besitzt die Abmessungen 2130 x 760 x 200 mm und bietet 66 Teilungseinheiten bei Schutzart IP20C. Die Frontplatte ist aus Stahl gefertigt und das Gehäuse ist mit einer PVC-Rückwand ausgestattet. Er kommt in professionellen Anlagen zum Einsatz, in denen Zählerkapazitäten für 9 Zählerplätze und zwei Nachzählerreihen benötigt werden. Sie erhalten diesen Zählerschrank bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen direkt vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 9 Zählerplätze für effiziente Energieverteilung.
• Gehäusematerial: 1 mm pulverbeschichtetes Stahlblech für hohe Stabilität.
• Schutzart: IP20C für den geschützten Inneneinsatz.
• Modulares Design: Flexible Installationsmöglichkeiten durch 66 Teilungseinheiten und 3 Zählerreihen.

Anwendungsbereiche

• Zentraler Zählerschrank für Wohnanlagen und Mehrfamilienhäuser.
• Installationsverteiler in gewerblichen Gebäuden mit erhöhtem Zählerbedarf.
• Verteilereinheit für lokale Versorgungsnetze in Vorarlberg.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL122345VS | EAN: 9004840633450 | Hersteller-Art.-Nr.: IL122345VS

Produktinformation

•Modular aufgebauter Maskenverteiler mit PVC-Rückwand ohne Tür
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
• Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Zählerplätze bietet der Schrack Masken-Zählerverteiler IL122345VS?

Der Verteiler ist für die Aufnahme von insgesamt 9 Zählern ausgelegt und verfügt über 3 Zählerreihen sowie 2 zusätzliche Nachzählerreihen.

Aus welchem Material besteht der Gehäuseaufbau des Zählerschranks?

Das Gehäuse ist aus 1 mm starkem, phosphatiertem und kunststoffpulverbeschichtetem Stahlblech gefertigt, was eine hohe mechanische Stabilität gewährleistet.

Ist dieser Modulverteiler für die Vorarlberger Netzanforderungen geeignet?

Ja, dieser Masken-Zählerverteiler entspricht den Anforderungen für Zählerverteiler in Vorarlberg und ist für den Einsatz mit lokalen EVU-Standards konzipiert.

Wie viele Teilungseinheiten (TE) stehen für die Installation zur Verfügung?

Das Modell bietet insgesamt 66 Teilungseinheiten, wobei pro Reihe 33 TE für die individuelle Bestückung mit Leitungsschutzschaltern oder anderen Komponenten zur Verfügung stehen.
