IL122242VS Masken-Zählerverteiler 2M-42M/VBG 6ZP, H1955B540T200mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

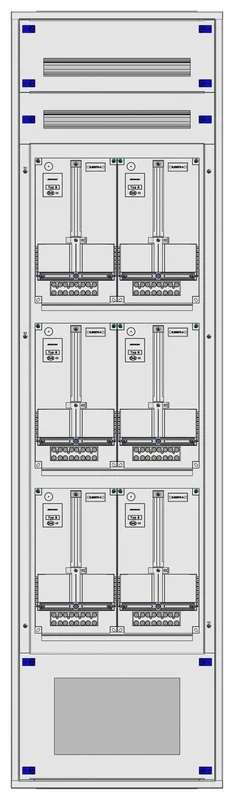

Der Schrack Masken-Zählerverteiler 2M-42M/VBG 6ZP bietet Platz für sechs Zählerplätze und 42 Teilungseinheiten in einer robusten Stahlblechkonstruktion. Das Gehäuse verfügt über Außenmaße von 1995 x 540 x 200 mm und ist für das 2-Meter-System konzipiert, wobei drei Zählerreihen und zwei Nachzählerreihen für eine strukturierte Installation sorgen. Gefertigt aus pulverbeschichtetem 1 mm Stahlblech, ist der Verteiler schutzisoliert ausgeführt und erfüllt die Schutzart IP20C. Dieses Modul ist für die Anforderungen in Vorarlberg optimiert und ermöglicht die effiziente Zählerplatzierung sowie Stromkreisverteilung in festen Installationen. Der Versand erfolgt innerhalb von 1 bis 3 Werktagen direkt über TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 6 Zählerplätze für effiziente Strommessung.
• Platzangebot: 42 Teilungseinheiten für umfangreiche Absicherungen.
• Material: Pulverbeschichtetes Stahlblech in RAL 7035 für hohe Stabilität.
• Bauweise: Modulare Anordnung mit 3 Zählerreihen und 2 Nachzählerreihen.

Anwendungsbereiche

• Installation in Wohn- und Gewerbegebäuden zur zentralen Stromerfassung.
• Verteilung und Messung elektrischer Energie in Vorarlberger Netzgebieten.
• Erweiterung oder Neubau von Zählerschränken im Schaltschrankbau.
• Einbau als Modulverteiler in Unterverteilungen für industrielle oder private Anwendungen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL122242VS | EAN: 9004840633184 | Hersteller-Art.-Nr.: IL122242VS

Produktinformation

•Modular aufgebauter Maskenverteiler mit PVC-Rückwand ohne Tür
•Material: 1 mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
• Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Masken-Zählerverteiler geeignet?

Der Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen ausgelegt. Durch seine Bauweise nach Schutzklasse I erfüllt er die Anforderungen für eine sichere elektrische Installation in diesen Umgebungen.

Wie viele Teilungseinheiten bietet dieser Zählerschrank?

Dieser Maskenverteiler verfügt über insgesamt 42 Teilungseinheiten, verteilt auf mehrere Reihen. Dies ermöglicht eine strukturierte Unterbringung von Sicherungsautomaten und weiteren Reiheneinbaugeräten.

Ist der Maskenverteiler für die Verwendung in Vorarlberg zertifiziert?

Ja, der Verteiler ist speziell auf die Anforderungen lokaler Energieversorger in Vorarlberg abgestimmt. Er bietet die notwendigen Vorzählerbereiche und Zählerplätze für diese Region.

Aus welchem Material besteht die Frontplatte des Schrack Zählerverteilers?

Die Frontplatte ist aus hochwertigem, pulverbeschichtetem Stahlblech gefertigt. Dies sorgt für eine hohe mechanische Festigkeit und eine langlebige Schutzabdeckung der elektrischen Komponenten.
