IL006524-F Aufputz-Rahmen mit Türe 5A-24, H=1195 B=1230 T=250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

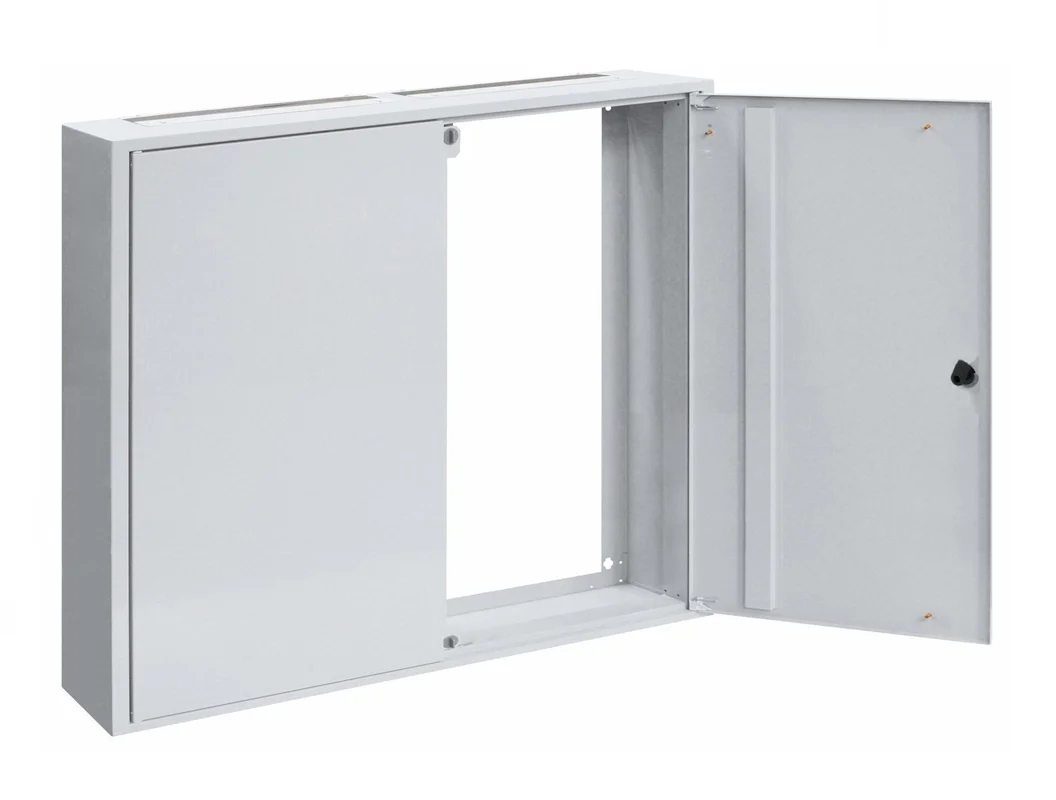

Der Aufputz-Rahmen mit Türe 5A-24 von Schrack ist ein modularer Installationsverteiler für die Wandmontage. Mit den Maßen 1195x1230x250mm bietet das Gehäuse aus 1,25mm pulverbeschichtetem Stahlblech in RAL7035 eine robuste Basis für elektrische Anlagen. Der Verteiler verfügt über 24 Höheneinheiten (HE) und ist in der Schutzart IP20C ausgeführt. Durch den modularen Aufbau ermöglicht dieser Schaltkasten eine flexible Konfiguration von Zähler- und Verteilfeldern in gewerblichen und industriellen Objekten. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt bei TELA vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Bauweise: Modularer Aufputzverteiler für flexible Schaltanlagenkonfigurationen
• Gehäusematerial: 1,25mm pulverbeschichtetes Stahlblech in RAL7035
• Platzangebot: 24 Höheneinheiten (HE) bei 5 Zählerfeldern Breite
• Schutzart: IP20C für den Einsatz in trockenen Innenräumen
• Verschluss: Standardmäßiger Kunststoff-Drehriegelverschluss mit Doppelbartsperre

Anwendungsbereiche

• Errichtung von Unterverteilern in Büro- und Gewerbegebäuden
• Installation von Zählerplätzen in Wohn- und Zweckbauten
• Industrielle Elektroinstallationen mit hohem Platzbedarf für Modul-Komponenten
• Erweiterung bestehender Schaltschrank-Systeme der Serie Modul 2000

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL006524-F | EAN: 9004840253948 | Hersteller-Art.-Nr.: 770600085

Produktinformation

•Modular aufgebauter Aufputzverteiler mit Tür
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzleiteranschluss: Schweißbolzen M6, I²t=3,6×10⁶ A²s
•Schutzklasse: I
•Umgebungstemperatur: -5 bis +40°C
•Relative Luftfeuchte: 50% bei +40°C
•Max. zulässiges Einbaugewicht: Einsatz 150kg Standmontage / Einsatz 80kg Wandmontage (ohne zusätzliche Maßnahmen) / Türe 10kg
•EMV: EMV Umgebung 1
•Einsatzbreite D: 1140mm / Einsatzhöhe E: 1105mm

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Verteiler, Schrank, Gehäuse, Rahmen, Aufputz, Modul, 2000, Modul2000, M2000

Häufig gestellte Fragen

Welches Zubehör ist für den Schrack Modul 2000 Aufputz-Rahmen IL006524-F geeignet?

Der Rahmen ist kompatibel mit spezifischen Erweiterungs- und Ausbausets der Modul 2000 Serie. Zu den empfohlenen Zubehörartikeln zählen unter anderem die Positionen IL900105–, IL900102–, IL900020-F sowie IL042524-F.

Wie wird der Schrack Aufputz-Rahmen 5A-24 montiert?

Dieser Verteiler ist für die direkte Aufputz-Wandmontage konzipiert. Bei der Wandmontage ist ein maximales zulässiges Einbaugewicht des Einsatzes von 80 kg zu beachten, um die Stabilität des Gehäuses zu gewährleisten.

Welche Schutzart bietet das Gehäuse IL006524-F?

Der Schrack Aufputz-Rahmen verfügt über die Schutzart IP20C. Er eignet sich damit für den Einsatz in trockenen, geschlossenen Innenräumen zur Verteilung von elektrischer Energie.

Aus welchem Material besteht der Schrack Installationsverteiler?

Das Gehäuse besteht aus 1,25mm starkem, phosphatier- und kunststoffpulverbeschichtetem Stahlblech in der Farbe RAL7035. Diese Materialkombination bietet eine hohe Stabilität für die Aufnahme von Modul-2000-Komponenten.
