Über dieses Produkt
Das Zählergerüst 1-reihig 2ZP-2x25A-VZ-Sich. von Schrack bietet zwei Zählerplätze inklusive VZ-Teil sowie N-/PE-Schiene. Die Konstruktion verfügt über Abmessungen von 570x420x97 mm und ist für eine Verlustleistung von 19,00 W ausgelegt. Mit einem Nettogewicht von 5,50 kg und der stabilen Rückwand ist das Gerüst für die Montage in Zählerverteilern konzipiert. Es ist für den Einsatz bei Umgebungstemperaturen zwischen -5°C und 25°C geeignet. Elektriker und Installateure verwenden dieses Zählergerüst zur strukturierten Aufnahme von Zählerplätzen in großflächigen Schaltkästen. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie erhalten bei TELA direkt vom Fachhändler erstklassige Qualität für Ihre Elektroinstallation. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 2x ZP – ermöglicht die parallele Zählermontage auf engem Raum.
- Absicherung: 2x 3P+N+PE D02 25A – vorkonfektionierte Absicherung für zuverlässigen Betrieb.
- Bauform: 1-reihig mit 570×420 mm – optimierte Maße für standardisierte Verteilergehäuse.
- Anschlusskomponenten: Inklusive N-/PE-Schiene und Rückwand – montagefertige Komplettlösung.
Anwendungsbereiche
- Installation in Mehrfamilienhäusern zur zentralen Zählerschrankerweiterung.
- Ausstattung von Zählerverteilern in Gewerbeobjekten für die Energieabrechnung.
- Nachrüstung und Modernisierung von vorhandenen Schaltkästen für lokale Netzbetreiber-Anforderungen.
Technische Details
| EAN | 9004840007824 |
| Tiefe | 97mm |
| Max. Umgebungstemperatur | 25°C |
| BEZEICHNUNG2 | 1-reihig, 2 Zählerplätze mit VZ-Teil 2x 3P+N+PE D02 25A, mit Rückwand |
| Min. Umgebungstemperatur | -5°C |
| BEST. NR. | IG723702N |
| Verlustleistung | 19,00W |
| HxBxT mm | 570x420x97 |
| Höhe | 570mm |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 420x570x97 |
| Nettogewicht | 5,50kg/Stk |
| HLief-Artikel Nummer | ZGS2B-10-S |
| Breite | 420mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IG723702N- | EAN: 9004840007824 | Hersteller-Art.-Nr.: ZGS2B-10-S
Downloads
| Foto: Zählergerüst 1-reih. 2ZP-2x25A-VZ-Sich. N-/PE-Schiene 2xZS10 |

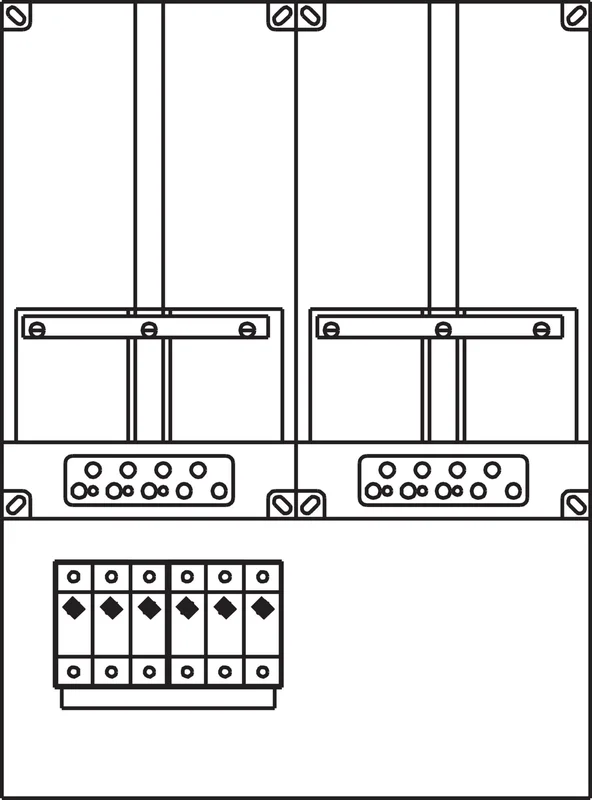

| CAD Zeichnung: Zählergerüst 1-reih. 2ZP-2x25A-VZ-Sich. N-/PE-Schiene 2xZS10 |
| Katalogseite: Zählergerüst 1-reih. 2ZP-2x25A-VZ-Sich. N-/PE-Schiene 2xZS10 |
Suchbegriffe
Verteiler, Schaltkasten, Wienstrom, Wien, Energie, Wiener, Netze, ZGS2B-10-S
Häufig gestellte Fragen
Wie viele Zählerplätze bietet das Schrack Zählergerüst IG723702N?
Das Zählergerüst bietet zwei Zählerplätze (2ZP) und ist für den Einbau in 1-reihige Verteilersysteme vorgesehen. Es ist vorkonfektioniert mit einer N-/PE-Schiene und einer 2x 25A D02 Absicherung ausgestattet.
Welche Abmessungen hat das Schrack Zählergerüst für zwei Zähler?
Das Gerüst besitzt eine Höhe von 570 mm, eine Breite von 420 mm und eine Tiefe von 97 mm. Diese kompakten Maße ermöglichen eine effiziente Unterbringung in Standard-Schaltkästen.
Ist bei diesem Schrack Zählergerüst das VZ-Teil im Lieferumfang enthalten?
Ja, das Modell ZGS2B-10-S wird inklusive VZ-Teil (Verteilerzusatzteil) sowie der notwendigen D02-Sicherungselemente für 25A geliefert. Dies vereinfacht die Montage für den Anwender erheblich.
Für welche Umgebungstemperaturen ist das Zählergerüst ZGS2B-10-S zugelassen?
Das Schrack Zählergerüst ist für einen Betriebstemperaturbereich von -5°C bis zu maximal 25°C ausgelegt. Es ist für den Einsatz in geschlossenen Innenbereichen und Verteilern konzipiert.
