Description
Über dieses Produkt

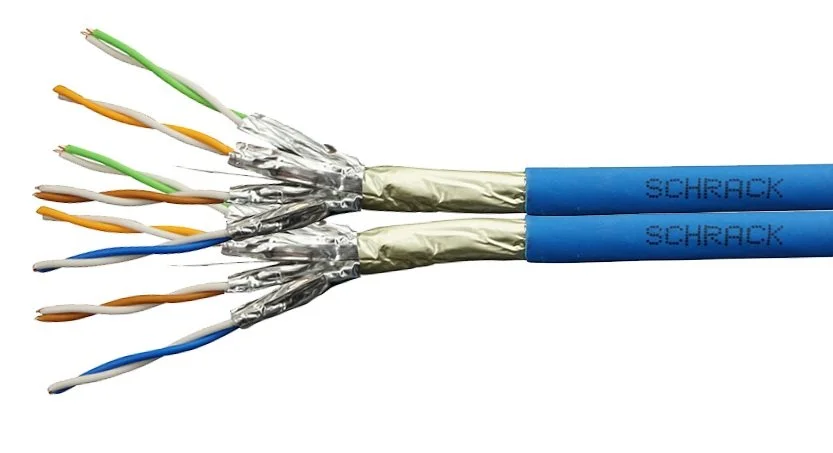

Das F/FTP Kabel Cat.6a von Schrack ist ein 2x(4x2xAWG23/1) Installationskabel auf einer 500m Trommel, das für Übertragungsraten bis 500 MHz ausgelegt ist. Die Kupferleitung verfügt über einen Gesamtschirm aus Aluminiumfolie und bietet durch den individuell geschirmten Leiteraufbau (PiMf) eine effektive Abschirmung. Das halogenfreie LS0H-3 Material entspricht der Euroclass Dca und sorgt für eine sichere Verlegung in Gebäuden. Mit einer maximalen Übertragungsgeschwindigkeit von 10 Gbit ist dieses Datenkabel für anspruchsvolle Netzwerkstrukturen konzipiert. Sie erhalten das Schrack F/FTP Cat.6a Kabel innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- F/FTP Schirmung: Kombinierter Gesamtschirm und Paarschirmung minimiert Signalstörungen.
- 500 MHz Frequenz: Unterstützt leistungsstarke Netzwerk-Anwendungen bis 10 Gigabit Ethernet.
- LS0H-3 Mantel: Halogenfreie Materialeigenschaften für erhöhten Brandschutz in Innenräumen.
- PoE Unterstützung: Kompatibel mit IEEE 802.3bt Typ 1 bis 4 für die Stromversorgung von Endgeräten.
- AWG23/1 Leiter: Massiver Kupferdraht für stabile Leitungswege bei Festinstallationen.
Anwendungsbereiche
- Aufbau von strukturierten 10GbE Netzwerken in Büro- und Industriegebäuden.
- Verkabelung von PoE-fähigen Endgeräten wie Access Points oder IP-Kameras.
- Installation in Bereichen mit hohen Anforderungen an die elektromagnetische Verträglichkeit.
- Einsatz in geschirmten Datennetzwerken der Klasse EA.
Technische Details
| EAN | 9004840714593 |
| Mantel | LS0H-3: IEC 60332-3-24 IEC 60332-1 IEC 60754-2 IEC 61034 |
| Nennspannung | ≤72V DC und ≤50V AC |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Isolationsmaterial | Polyethylen (PE) |
| Brandverhalten nach IEC 60332-1 | Ja |
| Nettogewicht | 0,10kg/m |
| Produkt | Kabel |
| CU Gewicht | 40,0000kg/km |
| SKEW | ≤20ns/100m |
| Min. Umgebungstemperatur | -20°C |
| Übertragungsgeschwindigkeit | 10Gbit |
| Euroclass lt. EN50575 | Dca |
| Widerstandunterschied | ≤2% |
| Impedanz | bei 0,064 MHz: 125Ω ± 20% bei 1 bis 100 MHz: 100Ω ± 15% bei 101 bis 250 MHz: 100Ω ± 18% bei 251 bis 600 MHz: 100Ω ± 22% |
| Kopplungswiderstand | 50 bei 10MHzmΩ/m |
| Biegeradius Kabel – Betrieb (Langzeit) | 3Ø |
| Betriebskapazität | 48nF/km |
| Aufmachung | 500m – Trommel |
| Außendurchmesser | 7,2 x 14,5mm |
| VE | 500m |
| Erdkoppelung bei 0,001MHz | 1000pF/km |
| Vorteilscode CH | 8999-0090-00 |
| Kabelschirm | F/FTP |
| Schirmung | geschirmt |
| Maximale Zugkraft | 220N |
| LxØ mm | 1000×15 |
| Brandlast | 1140kJ/m |
| Verpackung | Trommel 500m |
| Hersteller | Schrack |
| Schleifenwiderstand | ≤176Ω/km |
| Biegeradius Kabel – Installation (Kurzzeit) | 7Ø |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Leiteraufbau | 2 x 4 individuell geschirmte, verseilte Paare |
| Erdunsymmetrie dB/BZL | 100m: ≥46 dB bei 64 kHZ 100m: ≥40 dB bei 1 MHz 100m: ≥20 dB bei 100 MHz |
| CU-GEW. (kg/km) | 40,0000kg/km |
| Max. Umgebungstemperatur | 60°C |
| Beidraht | AWG26/1 |
| Leiter | massiver Kupferdraht, AWG23/1 |
| HLief-Artikel Nummer | 60052536 |
| Laufzeitverzögerung | 4,2ns/m |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Isolationswiderstand | ≥2000MΩ*km |
| Kupfer / LWL | Kupfer |
| Verpackungseinheit | 500m |
| Kategorie | Cat.6A |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Nominalgewicht | 96kg/km |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Gesamtschirm | Aluminiumfolie |
| Rauchentwicklung/-dichte | s2 |
| Farbe | blau |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| BEST. NR. | HSKP823HA5 |
| Mantelfarbe | blau |
| Kabelmantel | LS0H-3 |
| NVP | 79% |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKP823HA5 | EAN: 9004840714593 | Hersteller-Art.-Nr.: 60052536
Produktinformation
Das F/FTP Kat. 6A Kabel ist bis 500 MHz spezifiziert und übertrifft mit seinen Übertragungseigenschaften die Anforderungen der heute definierten Kategorie 6A nach EN 50288-10-1, IEC 61156-5 und Categorie 6A nach TIA/EIA 568.
Hohe Systemreserven für die komplette Verkabelungsstrecke nach ISO/IEC 11801 und EN 50173 werden durch die Verwendung entsprechender Anschlusstechnik und dieser „High-end“ Kupferdatenkabel erreicht. Ebenso ist es geeignet für die Übertragung von digitalen Datensignalen für Applikationen bis 10GbE gemäß Klasse EA und IEEE Norm. Die geringen Signal-Laufzeit-Differenzen zwischen den Paaren (low-skew) unterstreichen deren Eignung für Gigabit Ethernet und 10 Gigabit Ethernet. Durch die hervorragenden Schirmeigenschaften erfüllt das Kabel die Voraussetzungen zur Einhaltung der Störaussendung Klasse B nach EN 55022, sowie der Störfestigkeit nach EN 55024, was hinsichtlich der elektromagnetischen Verträglichkeit die Realisierung normkonformer Netze ermöglicht.
MERKMALE
- Spezifiziert bis 500 MHz
- Erfüllt die Anforderungen der Norm Kat.6A nach EN 50288-10 , IEC 61156-5 und Categorie 6A nach TIA/EIA 568
- Hervorragende elektrische Eigenschaften
- Geringe Signal-Laufzeitunterschiede zwischen den Paaren (low skew)
- Halogenfreie Ausführung LS0H-3 nach IEC 60332-3-24; IEC 60332-1; IEC 60754-2; IEC 61034
Downloads
Leistungserklärung DoP: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca
Zertifikat: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca
Zertifikat: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca
Foto: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Duplex
Häufig gestellte Fragen
Ist dieses F/FTP Cat.6a Kabel für 10 Gigabit Netzwerke geeignet?
Ja, das Schrack F/FTP Cat.6a Kabel ist explizit für 10 Gbit Übertragungsgeschwindigkeiten ausgelegt und erfüllt die Anforderungen der Klasse EA. Es bietet durch die doppelte Schirmung (PiMf) die nötige Signalstabilität für diese Applikationen.
Welcher Biegeradius ist bei der Installation dieses Datenkabels zu beachten?
Bei der Installation, also in der Kurzzeit-Phase, sollte ein Biegeradius von 7x Außendurchmesser eingehalten werden. Im laufenden Betrieb (Langzeit) ist ein Biegeradius von 3x Außendurchmesser zulässig.
Kann das Kabel für PoE-Anwendungen verwendet werden?
Ja, das Kabel unterstützt IEEE 802.3bt PoE-Standards von Typ 1 bis Typ 4. Damit ist es für die Stromversorgung von netzwerkfähigen Geräten wie Kameras oder Access Points in einem professionellen Umfeld geeignet.
Was bedeutet die LS0H-3 Klassifizierung bei diesem Netzwerkkabel?
Die Bezeichnung LS0H-3 (Low Smoke Zero Halogen) kennzeichnet das Kabel als halogenfrei und flammwidrig. Dies ist ein entscheidendes Sicherheitsmerkmal für Gebäudeinstallationen, um im Brandfall eine geringe Rauchentwicklung und keine giftigen Gase zu erzeugen.
