Über dieses Produkt
Das S/FTP Kabel Cat.7 von Schrack ist ein leistungsstarkes Installationskabel mit einer Bandbreite von bis zu 1000 MHz. Der massive Kupferleiter im Format AWG23/1 sorgt in Kombination mit der PiMf-Schirmung und einem 30-prozentigen Geflecht für eine zuverlässige Signalübertragung. Das Kabel verfügt über einen halogenfreien LS0H-Mantel in der Farbe Blau (RAL 5015) und entspricht der Euroclass Dca. Mit einem Außendurchmesser von 7,2 mm und einer 100m-Ringaufmachung lässt es sich präzise in Kommunikationsanlagen verlegen. Es eignet sich für Anwendungen wie 10 Gigabit Ethernet, VoIP und PoE. Dieses Installationskabel ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schirmung S/FTP: Kombinierte Folien- und Geflechtschirmung minimiert Signalstörungen.
- Leiterquerschnitt AWG23/1: Gewährleistet stabile Datenübertragung bei massiven Kupferleitern.
- Halogenfreier Mantel (LS0H): Erhöhte Sicherheit bei Brandereignissen durch reduzierte Rauchentwicklung.
- Hohe Bandbreite: 1000 MHz Frequenzkapazität für zukunftssichere Netzwerkkonfigurationen.
- PoE-Konformität: Unterstützt IEEE 802.3bt Typ 1 bis 4 für die Stromversorgung von Endgeräten.
Anwendungsbereiche
- Aufbau von anwendungsneutralen Kommunikationskabelanlagen in Büro- und Industriegebäuden.
- Installation von Hochgeschwindigkeitsnetzwerken für 10GBase-T Anwendungen.
- Verkabelung von VoIP-Telefonanlagen und PoE-fähigen IP-Kameras oder Access Points.
- Strukturierte Gebäudeverkabelung nach ISO/IEC und EN-Standards.
Technische Details
| EAN | 9007985017697 |
| Kapazitätsunsymmetrie | ≤1500pF/km |
| Brandlast | 590kJ/m |
| Aufmachung | 100m |
| Min. Umgebungstemperatur | -20°C |
| Euroclass lt. EN50575 | Dca |
| Prüfspannung | 1000V DCV |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2 / ≤4% |
| NVP | 77% |
| Verpackungseinheit | 100m |
| HLief-Artikel Nummer | 60121407 |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Betriebskapazität | 43nF/km |
| Außendurchmesser | 7,2mm |
| Kopplungswiderstand | bei 1MHz – ≤12mΩ/m bei 10MHz – ≤10mΩ/m bei 30MHz – ≤30mΩ/mmΩ/m |
| BEST. NR. | HSKP423PP9 |
| Schirmung | geschirmt |
| Nettogewicht | 0,05kg/m |
| LxØ mm | 500×7 |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Nominalgewicht | 53kg/km |
| Gleichstrom-Isolationswiderstand | ≥2000MΩ*km |
| VE | 100m |
| CU Gewicht | 25,0000kg/km |
| Wellenwiderstand | (1 – 100)MHz – (100 ± 5)Ω (100 – 250)MHz – (100 ± 10)Ω (250 – 600)MHz – (100 ± 15)ΩOhm |
| Max. Umgebungstemperatur | 60°C |
| Leiter | massiver Kupferdraht, AWG23/1 (0,56mm) |
| Kabelmantel | LS0H |
| CU-GEW. (kg/km) | 25,0000kg/km |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Kopplungsdämpfung typisch | ≥80dB |
| Anzahl der Paare | 4, zusammen verdreht |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Mantel | LS0H, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-1, EN 60332-1 |
| Geflechtsbedeckung | 30% |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Durchmesser Isolationsmaterial | 1,35mm |
| Rauchentwicklung/-dichte | s2 |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Kategorie | Cat.7 |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HSEMRJ6GWT; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirmung | verzinnte CU-Drähte |
| Maximale Zugkraft | 110N |
| Mantelfarbe | blau, RAL 5015 |
| Produkt | Kabel |
| Kabelschirm | S/FTP |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKP423PP9 | EAN: 9007985017697 | Hersteller-Art.-Nr.: 60121407
Produktinformation
Installationskabel für anwendungsneutrale Kommunikationskabelanlagen. Geeignet für alle Anwendungen der Klassen D bis F (z.B. 10GBase-T, 1000Base-T, 100Base-T, 10Base-T, ATM) sowie VoIP, PoE. NORMEN: ISO/IEC 11801, EN 50173-1. Besser als Kategorie 7 nach IEC 61156-5, EN 50288-4-1. Weitaus besser als IEEE 802.3an 10 Gigabit Ethernet.
Downloads

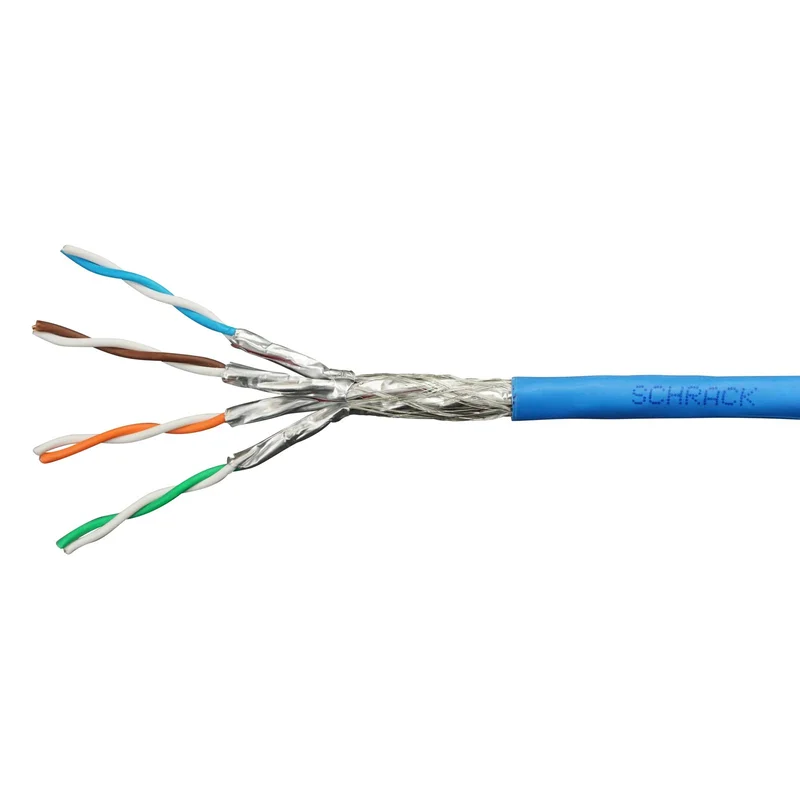

Foto: S/FTP Kabel Cat.7, 4x2xAWG23/1, 1000MHz, LS0H, Dca, 30% blau
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, HSEKP423PP, Simplex
Häufig gestellte Fragen
Ist das Schrack Cat.7 Kabel für 10-Gigabit-Ethernet geeignet?
Ja, das Cat.7 Installationskabel ist speziell für anspruchsvolle Datenübertragungen wie 10GBase-T konzipiert. Es übertrifft die Anforderungen des IEEE 802.3an Standards für 10 Gigabit Ethernet bei weitem.
Kann ich das Cat.7 Kabel auch für PoE-Anwendungen verwenden?
Das Kabel unterstützt die aktuellen PoE-Standards nach IEEE 802.3bt für Typ 1 bis Typ 4. Damit ist es für die Stromversorgung von Netzwerkkameras oder VoIP-Telefonen über das Datenkabel bestens gerüstet.
Was bedeutet LS0H bei diesem Netzwerkkabel?
LS0H steht für „Low Smoke Zero Halogen“. Das bedeutet, dass der Kabelmantel halogenfrei ist und im Brandfall nur eine geringe Rauchentwicklung verursacht, was die Personensicherheit in Gebäuden erhöht.
Wie ist das Kabel geschirmt?
Dieses Cat.7 Kabel nutzt die S/FTP-Technologie. Das bedeutet, es besitzt eine Gesamtschirmung durch ein verzinntes Kupfergeflecht und eine zusätzliche PiMf-Schirmung der einzelnen Adernpaare durch alu-kaschierte Polyesterfolie.
