Description
Über dieses Produkt

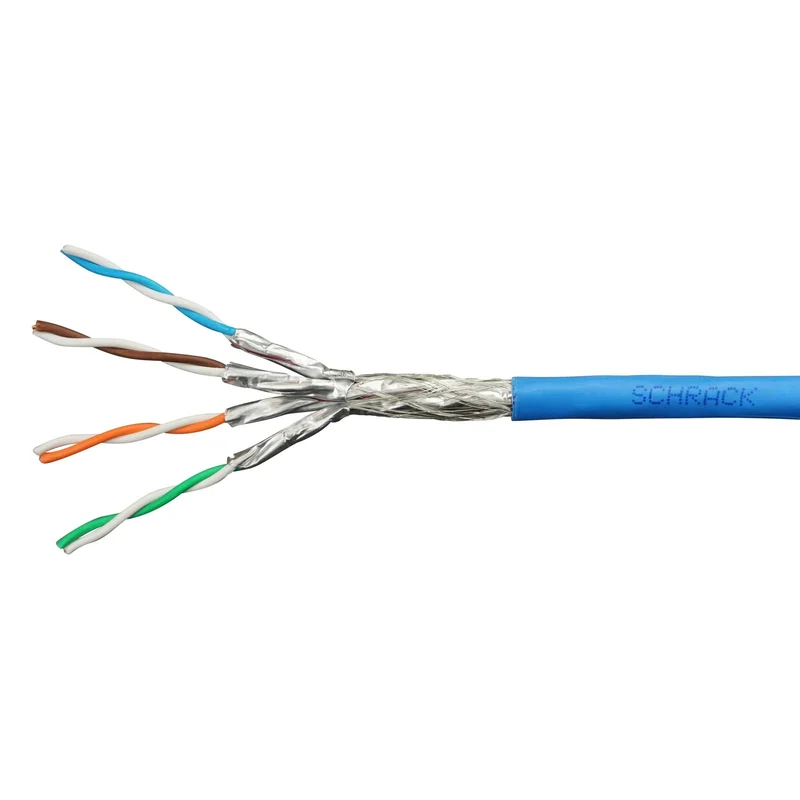

Das S/FTP Installationskabel Cat.7 von Schrack ist ein leistungsstarkes 1000MHz Kupferkabel zur professionellen Netzwerkverkabelung. Die 4x2xAWG23/1 Adernpaare sind doppelt geschirmt und in einem blauen LS0H-Mantel mit 30% Geflecht-Bedeckung untergebracht. Mit einem Außendurchmesser von 7,2 mm und einem Kupferanteil von 25,00 kg/km bietet dieses Netzwerkkabel eine hohe Übertragungssicherheit bei 10 Gigabit Ethernet. Das Kabel ist für anwendungsneutrale Kommunikationskabelanlagen ausgelegt und unterstützt PoE-Anwendungen bis zum Standard IEEE 802.3bt Typ 4. Die Auslieferung erfolgt auf einer 500m Trommel mit einer Lieferzeit von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Frequenzbereich: 1000 MHz für hohe Datenraten bis 10 Gbit/s.
- Schirmung: S/FTP (PiMf mit verzinnter Geflechtsbedeckung) für minimale Störeinflüsse.
- Leiterquerschnitt: AWG23/1 für stabile Signalübertragung über lange Strecken.
- Mantelmaterial: LS0H (halogenfrei) mit Euroclass Dca für erhöhte Sicherheit bei Brandereignissen.
- PoE-Fähigkeit: Unterstützt IEEE 802.3bt Typ 1 bis 4 für die Stromversorgung von Endgeräten.
Anwendungsbereiche
- Aufbau von anwendungsneutralen Kommunikationskabelanlagen in Büro- und Industriegebäuden.
- Installation von Hochleistungs-Netzwerken für 10Base-T bis 10GBase-T Übertragungen.
- Verkabelung von VoIP-Telefonanlagen und PoE-fähigen Kamerasystemen.
- Strukturierte Verkabelung zur Anbindung von Server- und Switch-Komponenten in Rechenzentren.
Technische Details
| EAN | 9007985001146 |
| Kapazitätsunsymmetrie | ≤1500pF/km |
| Brandlast | 590kJ/m |
| HLief-Artikel Nummer | 60119028 |
| BEST. NR. | HSKP423PP5 |
| Min. Umgebungstemperatur | -20°C |
| Euroclass lt. EN50575 | Dca |
| Prüfspannung | 1000V DCV |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2 / ≤4% |
| NVP | 77% |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Aufmachung | 500m – Trommel |
| Betriebskapazität | 43nF/km |
| VE | 500m |
| Außendurchmesser | 7,2mm |
| Kopplungswiderstand | bei 1MHz – ≤12mΩ/m bei 10MHz – ≤10mΩ/m bei 30MHz – ≤30mΩ/mmΩ/m |
| Schirmung | geschirmt |
| Nettogewicht | 0,05kg/m |
| LxØ mm | 500×7 |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Nominalgewicht | 53kg/km |
| Gleichstrom-Isolationswiderstand | ≥2000MΩ*km |
| CU Gewicht | 25,0000kg/km |
| Wellenwiderstand | (1 – 100)MHz – (100 ± 5)Ω (100 – 250)MHz – (100 ± 10)Ω (250 – 600)MHz – (100 ± 15)ΩOhm |
| Max. Umgebungstemperatur | 60°C |
| Leiter | massiver Kupferdraht, AWG23/1 (0,56mm) |
| Kabelmantel | LS0H |
| CU-GEW. (kg/km) | 25,0000kg/km |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Verpackungseinheit | 500m |
| Kopplungsdämpfung typisch | ≥80dB |
| Anzahl der Paare | 4, zusammen verdreht |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Mantel | LS0H, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-1, EN 60332-1 |
| Geflechtsbedeckung | 30% |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Durchmesser Isolationsmaterial | 1,35mm |
| Rauchentwicklung/-dichte | s2 |
| Farbe | blau |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Kategorie | Cat.7 |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HSEMRJ6GWT; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirmung | verzinnte CU-Drähte |
| Maximale Zugkraft | 110N |
| Mantelfarbe | blau, RAL 5015 |
| Produkt | Kabel |
| Kabelschirm | S/FTP |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKP423PP5 | EAN: 9007985001146 | Hersteller-Art.-Nr.: 60119028
Downloads
- Foto: S/FTP Kabel Cat.7, 4x2xAWG23/1, 1000MHz, LS0H, Dca, 30% blau
- Leistungserklärung DoP: S/FTP Kabel Cat.7, 4x2xAWG23/1, 1000MHz, LS0H, Dca, 30% blau
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, HSEKP423PP, Simplex
Häufig gestellte Fragen
Ist das Schrack Cat.7 Kabel für 10 Gigabit Netzwerke geeignet?
Ja, das Cat.7 Installationskabel ist mit 1000 MHz spezifiziert und übertrifft die Anforderungen für IEEE 802.3an 10 Gigabit Ethernet. Es ist damit bestens für aktuelle und zukünftige Highspeed-Netzwerke in Gebäuden gerüstet.
Kann das Kabel für PoE (Power over Ethernet) verwendet werden?
Absolut, das Kabel unterstützt die Standards IEEE 802.3bt Typ 1, Typ 2, Typ 3 und Typ 4. Damit können problemlos PoE-fähige Endgeräte wie IP-Kameras oder Access Points direkt über das Netzwerkkabel mit Strom versorgt werden.
Was bedeutet die LS0H-Kennzeichnung beim Kabelmantel?
LS0H steht für „Low Smoke Zero Halogen“. Dies bedeutet, dass das Kabel im Brandfall raucharm ist und keine toxischen Halogene freisetzt, was den Sicherheitsanforderungen der Euroclass Dca entspricht.
Wie ist der Schirmungsaufbau dieses Cat.7 Kabels?
Das Kabel verfügt über eine S/FTP-Schirmung. Dies bedeutet, dass die einzelnen Adernpaare mit einer alu-kaschierten Folie (PiMf) umwickelt sind und zusätzlich ein Gesamtschirm aus verzinnten Kupferdrähten mit einer 30%-Geflechtsbedeckung vorhanden ist.
