Description
Über dieses Produkt

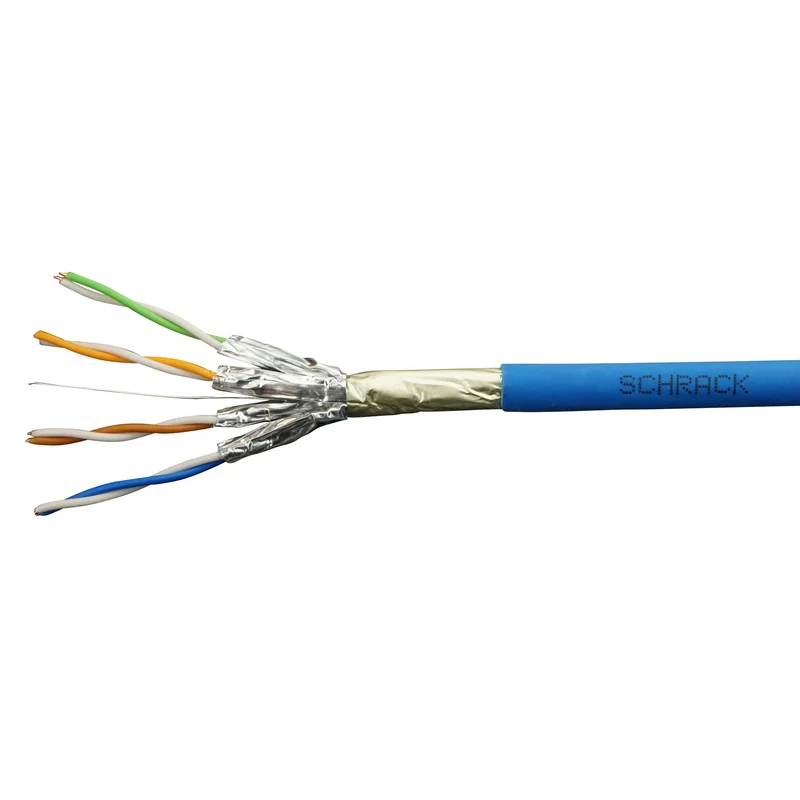

Das F/FTP Kabel Cat.6a von Schrack ist ein Datenkabel mit 500 MHz Bandbreite und halogenfreiem LS0H-3 Mantel für anspruchsvolle Netzwerkinstallationen. Es besteht aus vier individuell geschirmten Paaren (AWG23/1) und erreicht Übertragungsraten von 10 Gbit/s. Das Kabel weist einen Außendurchmesser von 7,2 mm auf und erfüllt die Brandklasse Dca. Dieses Installationskabel kommt in der professionellen Gebäudevernetzung und für Gigabit-Ethernet-Anwendungen zum Einsatz. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schirmung: F/FTP (individuell geschirmte Paare mit Gesamtschirmung) für geringe Signal-Laufzeit-Differenzen.
- Leiter: massiver Kupferdraht AWG23/1 sorgt für stabile elektrische Leistung.
- Material: Halogenfreier LS0H-3 Kabelmantel minimiert Rauchentwicklung und Korrosivität im Brandfall.
- PoE-Konformität: Unterstützt IEEE 802.3bt Typ 1 bis Typ 4 für moderne Stromversorgungsanforderungen über Netzwerkkabel.
Anwendungsbereiche
- Aufbau von 10-Gigabit-Ethernet-Netzwerken in Büro- und Industriebereichen.
- Störungsfreie Datenübertragung in Umgebungen mit hohen elektromagnetischen Anforderungen.
- Strukturierte Gebäudeverkabelung gemäß ISO/IEC 11801 und EN 50173.
Technische Details
| EAN | 9007985017864 |
| SKEW | ≤20ns/100m |
| Min. Umgebungstemperatur | -20°C |
| Brandlast | 570kJ/m |
| Übertragungsgeschwindigkeit | 10Gbit |
| Euroclass lt. EN50575 | Dca |
| Widerstandunterschied | ≤2% |
| Verpackung | Trommel 1000m; Trommel 500m |
| Impedanz | bei 0,064 MHz: 125Ω ± 20% bei 1 bis 100 MHz: 100Ω ± 15% bei 101 bis 250 MHz: 100Ω ± 18% bei 251 bis 600 MHz: 100Ω ± 22% |
| Kopplungswiderstand | 50 bei 10MHzmΩ/m |
| Verpackungseinheit | 100m |
| Vorteilscode CH | 8982-0045-00 |
| Biegeradius Kabel – Betrieb (Langzeit) | 3Ø |
| HLief-Artikel Nummer | 60121410 |
| Betriebskapazität | 48nF/km |
| Außendurchmesser | 7,2mm |
| Erdkoppelung bei 0,001MHz | 1000pF/km |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Kabelschirm | F/FTP |
| Schirmung | geschirmt |
| Nettogewicht | 0,05kg/m |
| Hersteller | Schrack |
| Schleifenwiderstand | ≤176Ω/km |
| Nominalgewicht | 48kg/km |
| Biegeradius Kabel – Installation (Kurzzeit) | 7Ø |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Erdunsymmetrie dB/BZL | 100m: ≥46 dB bei 64 kHZ 100m: ≥40 dB bei 1 MHz 100m: ≥20 dB bei 100 MHz |
| VE | 100m |
| Max. Umgebungstemperatur | 60°C |
| Leiter | massiver Kupferdraht, AWG23/1 |
| Beidraht | AWG26/1 |
| Laufzeitverzögerung | 4,2ns/m |
| CU-GEW. (kg/km) | 20,0000kg/km |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Isolationswiderstand | ≥2000MΩ*km |
| Kupfer / LWL | Kupfer |
| BEST. NR. | HSKP423HA9 |
| Kategorie | Cat.6A |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| CU Gewicht | 20,0000kg/km |
| Gesamtschirm | Aluminiumfolie |
| LxØ mm | 1000×7 |
| Rauchentwicklung/-dichte | s2 |
| Farbe | blau |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Mantelfarbe | blau |
| Kabelmantel | LS0H-3 |
| NVP | 79% |
| Mantel | LS0H-3: IEC 60332-3-24 IEC 60332-1 IEC 60754-2 IEC 61034 |
| Nennspannung | ≤72V DC und ≤50V AC |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Isolationsmaterial | Polyethylen (PE) |
| Brandverhalten nach IEC 60332-1 | Ja |
| Maximale Zugkraft | 110N |
| Produkt | Kabel |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKP423HA9 | EAN: 9007985017864 | Hersteller-Art.-Nr.: 60121410
Produktinformation
Das F/FTP Kat. 6A Kabel ist bis 500 MHz spezifiziert und übertrifft mit seinen Übertragungseigenschaften die Anforderungen der heute definierten Kategorie 6A nach EN 50288-10-1, IEC 61156-5 und Categorie 6A nach TIA/EIA 568.
Hohe Systemreserven für die komplette Verkabelungsstrecke nach ISO/IEC 11801 und EN 50173 werden durch die Verwendung entsprechender Anschlusstechnik und dieser „High-end“ Kupferdatenkabel erreicht. Ebenso ist es geeignet für die Übertragung von digitalen Datensignalen für Applikationen bis 10GbE gemäß Klasse EA und IEEE Norm. Die geringen Signal-Laufzeit-Differenzen zwischen den Paaren (low-skew) unterstreichen deren Eignung für Gigabit Ethernet und 10 Gigabit Ethernet. Durch die hervorragenden Schirmeigenschaften erfüllt das Kabel die Voraussetzungen zur Einhaltung der Störaussendung Klasse B nach EN 55022, sowie der Störfestigkeit nach EN 55024, was hinsichtlich der elektromagnetischen Verträglichkeit die Realisierung normkonformer Netze ermöglicht.
MERKMALE
- Spezifiziert bis 500 MHz
- Erfüllt die Anforderungen der Norm Kat.6A nach EN 50288-10 , IEC 61156-5 und Categorie 6A nach TIA/EIA 568
- Hervorragende elektrische Eigenschaften
- Geringe Signal-Laufzeitunterschiede zwischen den Paaren (low skew)
- Halogenfreie Ausführung LS0H-3 nach IEC 60332-3-24; IEC 60332-1; IEC 60754-2; IEC 61034
Downloads
Leistungserklärung DoP: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau
Foto: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau
Foto: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau
Zertifikat: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau
Zertifikat: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Ist das Schrack F/FTP Cat.6a Kabel für 10-Gigabit-Netzwerke geeignet?
Ja, das Installationskabel ist explizit für die Übertragung von Datensignalen für Applikationen bis 10GbE gemäß Klasse Ea spezifiziert. Durch den Aufbau mit 500 MHz Bandbreite und geringem Signal-Laufzeitunterschied ist es ideal für Gigabit- und 10-Gigabit-Ethernet-Netzwerke.
Was bedeutet die Brandklasse Dca bei diesem Netzwerkkabel?
Die Angabe Dca bezieht sich auf die Bauprodukteverordnung und klassifiziert das Kabel als schwer entflammbar mit begrenzter Rauchentwicklung im Brandfall. Es ist somit für die Verlegung in Gebäuden geeignet, in denen spezielle Brandschutzanforderungen gelten.
Kann ich das Schrack Installationskabel für Power over Ethernet (PoE) verwenden?
Das Kabel ist vollständig kompatibel mit PoE-Anwendungen nach IEEE 802.3bt. Es unterstützt alle gängigen Typen von 1 bis 4, was den Einsatz für moderne IP-Kameras, WLAN-Access-Points oder VoIP-Telefone ermöglicht.
Was ist der Vorteil der F/FTP-Schirmung gegenüber U/UTP-Kabeln?
Die F/FTP-Schirmung bedeutet, dass jedes Adernpaar einzeln in Folie geschirmt ist und zusätzlich ein Gesamtschirm vorhanden ist. Dies bietet einen deutlich höheren Schutz gegen elektromagnetische Störungen und Überkopplung zwischen den Paaren (Cross-Talk), was für die Erreichung der Cat.6a Spezifikationen entscheidend ist.
