Über dieses Produkt

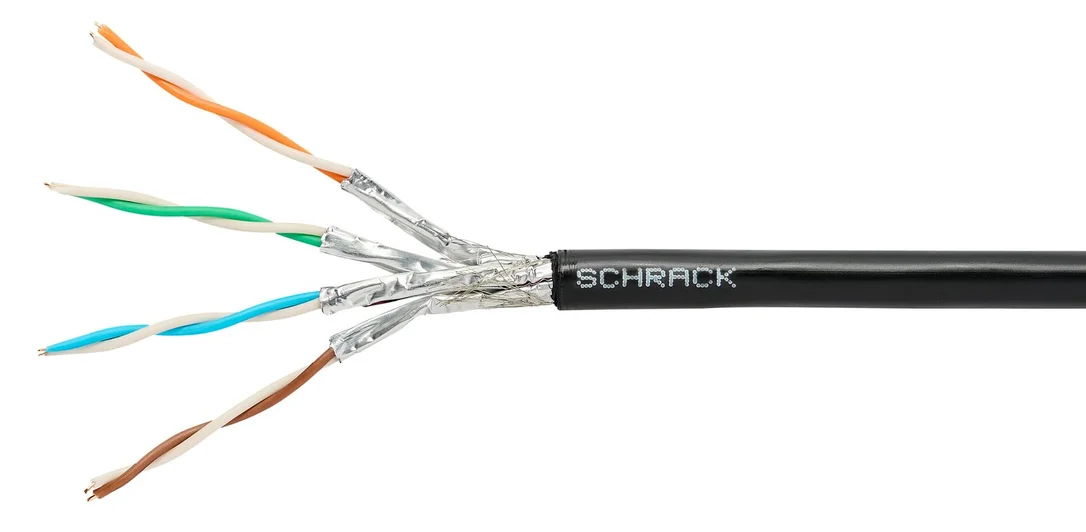

Das S/FTP Kabel Cat.7 von Schrack ist ein robustes Datenkabel für den Außenbereich mit einer Länge von 500 Metern auf Trommel. Dieses Installationskabel verfügt über einen Leiterquerschnitt von AWG23/1, einen Außendurchmesser von 7,7 mm und ist mit einem widerstandsfähigen PE-Außenmantel ausgestattet. Die Schirmung erfolgt durch ein S/FTP-System mit einzeln geschirmten Paaren sowie einem Gesamtschirm aus verzinnten Kupferdrähten. Mit einer Übertragungsfrequenz von 1000 MHz unterstützt es zuverlässig Gigabit-Ethernet und PoE-Anwendungen im Outdoor-Einsatz. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt zu Ihnen – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kategorie Cat.7: Unterstützt Anwendungen bis 1000 MHz und 10 Gigabit Ethernet.
- Outdoor-Design: UV-beständiger PE-Mantel und Querwasserdichtheit für die Verlegung im Freien.
- PoE-Fähigkeit: Zertifiziert für IEEE 802.3bt (Typ 1 bis 4) zur Stromversorgung über das Netzwerkkabel.
- S/FTP-Schirmung: Aluminium-kaschierte Folie und Geflecht (30% Bedeckung) für minimale Störeinflüsse.
Anwendungsbereiche
- Verkabelung zwischen Gebäuden in Außenbereichen.
- Anschluss von Outdoor-Überwachungskameras und WLAN-Access-Points.
- Installation in erdverlegten Schutzrohren oder an Fassaden.
Technische Details
| EAN | 9004840907933 |
| Kabelmantel | PE (Outdoor) |
| NVP | 78% |
| SKEW | ≤ 25ns/100m |
| Isolationsmaterial | Polyethylen (PE) |
| Gesamtschirm | verzinnte CU-Drähte |
| Temperaturbereich – Installation | +0 bis +50°C |
| Produkt | Kabel |
| Gleichstromwiderstand bei 20° C | 75Ohm/100m |
| Farbe | schwarz |
| Einsatzort/-gebiet | Outdoor |
| Kabelschirm | S/FTP |
| Wellenwiderstand | 100Ohm |
| Leiter | massiver Kupferdraht, AWG23/1 (0,58mm) |
| RoHS | Konform 2011/65/EU |
| Isolationswiderstand | ≥5000MΩ/kmMΩ*km |
| Kapazitätsunsymmetrie | 1100pF/km |
| Prüfspannung | 1000V |
| Nennspannung | 125V (max.) |
| HLief-Artikel Nummer | YE05146+00500 |
| BEST. NR. | HSKP423E35 |
| CU-GEW. (kg/km) | 28,0000kg/km |
| Aufmachung | 500m – Trommel |
| Vorteilscode CH | 7919-0069-48 |
| VE | 500m |
| Maximale Zugkraft | 85N |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Schirmung | geschirmt |
| LxØ mm | 1000×8 |
| Nettogewicht | 0,05kg/m |
| Hersteller | Schrack |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Diffusionssperre | ja |
| Kopplungswiderstand | 5mΩ/m bei 10MHzmΩ/m |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Nominalgewicht | 53kg/km |
| Temperaturbereich – Betrieb | -30 bis +60°C |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HSEMRJ6GWT; Q7KB0416-S; Q7KB0416-B; Q7KB0416-R; Q7KB0416-Y; Q7KB0416-U |
| Mantelfarbe | schwarz |
| Max. Umgebungstemperatur | 60°C |
| Laufzeitverzögerung | 4,2ns/m |
| Kupfer / LWL | Kupfer |
| Biegeradius Kabel – Betrieb (Langzeit) | 3,1Ø |
| Verpackungseinheit | 500m |
| Biegeradius Kabel – Installation (Kurzzeit) | 6,2Ø |
| Betriebskapazität | ≤56nF/km |
| Min. Umgebungstemperatur | -30°C |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Geflechtsbedeckung | 30% |
| Material | PE |
| Wasserdichtheit | Querwasserdicht |
| Signallaufzeit | 4,2ns/m |
| Außendurchmesser | 7,7mm |
| CU Gewicht | 28,0000kg/km |
| Kopplungsdämpfung typisch | 85dB |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Widerstandunterschied | 1% |
| Kategorie | Cat.7 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKP423E35 | EAN: 9004840907933 | Hersteller-Art.-Nr.: YE05146+00500
Downloads
| Foto: |
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, cat.7, netzwerkdose, tooless, line, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Kann das Cat.7 Outdoor-Kabel direkt im Erdreich verlegt werden?
Dank des PE-Außenmantels und der Eigenschaft der Querwasserdichtheit ist das Kabel für den Einsatz im Außenbereich konzipiert. Es sollte jedoch vorzugsweise in einem Schutzrohr verlegt werden, um es vor mechanischen Beschädigungen durch Erdbewegungen zu schützen.
Ist das Schrack Cat.7 Kabel für PoE-Anwendungen geeignet?
Ja, das Kabel ist vollständig IEEE 802.3bt konform und unterstützt PoE, PoE+ sowie PoE++ (Typ 1 bis 4). Damit ist es ideal für die Stromversorgung von Kameras oder WLAN-Access-Points über die Netzwerkleitung geeignet.
Was bedeutet S/FTP bei diesem Installationskabel?
S/FTP steht für eine doppelte Schirmung. Jedes Adernpaar ist einzeln mit einer Alu-Folie geschirmt (PiMf), und zusätzlich liegt über allen Paaren ein Gesamtschirm aus verzinnten Kupferdrähten, was für eine hohe elektromagnetische Verträglichkeit sorgt.
Welche Biegeradien müssen bei der Installation des 500m Kabels beachtet werden?
Während der Installation (Kurzzeit) sollte ein Biegeradius von 6,2-fachem Außendurchmesser eingehalten werden. Im Betrieb (Langzeit) ist ein Biegeradius von 3,1-fachem Außendurchmesser ausreichend, um die Kabelstruktur nicht zu beschädigen.
