Über dieses Produkt

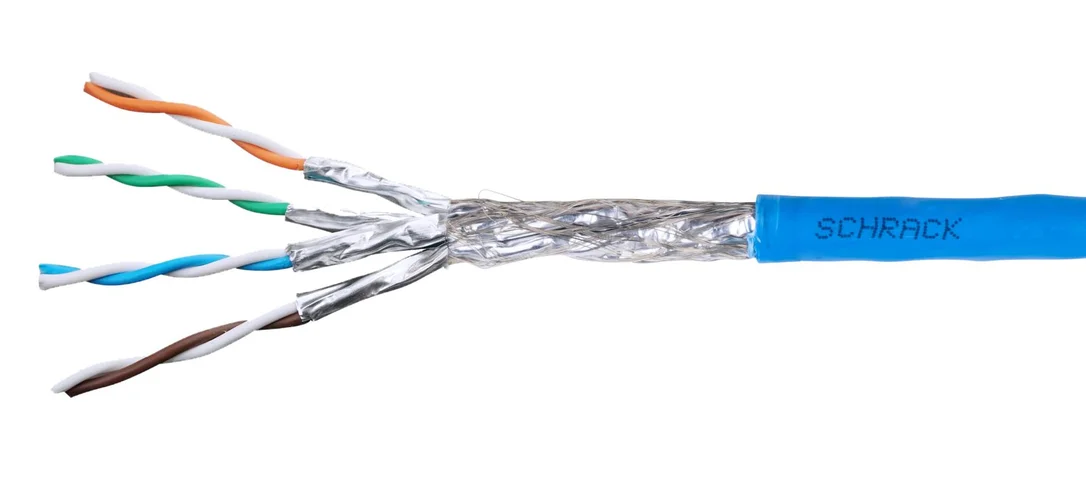

Das S/FTP Kabel Cat.7a von Schrack bietet eine Übertragungsfrequenz von 1500 MHz und ist als 500m Trommel konzipiert. Dieses Installationskabel verfügt über einen massiven AWG22/1 Kupferleiter und ist mit einem LS0H-3 halogenfreien Außenmantel in Blau ausgestattet. Der Gesamtschirm besteht aus verzinnten CU-Drähten, während die Paare einzeln mit einer alukaschierten Polyesterfolie geschirmt sind. Die Euroclass Dca zertifizierte Datenleitung eignet sich für anwendungsneutrale Kommunikationskabelanlagen in Campus-, Riser- und Horizontalbereichen. Ihr Bedarf an Netzwerkkabeln wird innerhalb von 1 bis 3 Werktagen direkt ab Lager bedient. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übertragungsfrequenz: 1500 MHz für hohe Datenraten
- Schirmung: S/FTP mit PiMf-Einzelschirmung für minimale Störanfälligkeit
- Mantelmaterial: LS0H-3 halogenfrei nach IEC- und EN-Standards
- Leiteraufbau: 4x2xAWG22/1 massiver Kupferdraht für stabile Signalübertragung
- Brandklasse: Euroclass Dca für erhöhte Sicherheit bei der Gebäudeinstallation
Anwendungsbereiche
- 10 Gigabit Ethernet (10GBase-T) und High-Speed-Netzwerke
- Unterstützung von Power over Ethernet (PoE, 4PPoE) für Endgeräte
- Primäre, sekundäre und tertiäre Verkabelung in Büro- und Campusinfrastrukturen
- Anbindung von VoIP-Telefonanlagen und komplexen Netzwerkknoten
Technische Details
| EAN | 9004840714487 |
| Durchmesser Isolationsmaterial | 1,55mm |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Isolationsmaterial | Polyethylen (PE) |
| Mantel | LS0H-3, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-3-24, EN 60332-3-24 |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2% |
| Produkt | Kabel |
| Kabelschirm | S/FTP |
| Gleichstrom-Isolationswiderstand | ≥5000MΩ*km |
| Kapazitätsunsymmetrie | ≤1500pF/km |
| Leiter | massiver Kupferdraht, AWG22/1 |
| HLief-Artikel Nummer | 60061758 |
| Min. Umgebungstemperatur | -20°C |
| Geflechtsbedeckung | 35% |
| Vorteilscode CH | 0956-0056-00 |
| Euroclass lt. EN50575 | Dca |
| BEST. NR. | HSKP422HP5 |
| Prüfspannung | 1000V |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Aufmachung | 500m – Trommel |
| Betriebskapazität | 43nF/km |
| VE | 500m |
| Kategorie | Cat.7A |
| Kopplungswiderstand | bei 1MHz – ≤12mΩ/m bei 10MHz – ≤10mΩ/m bei 30MHz – ≤30mΩ/mmΩ/m |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Schirmung | geschirmt |
| LxØ mm | 1000×8 |
| Hersteller | Schrack |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| CU-GEW. (kg/km) | 34,0000kg/km |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Kopplungsdämpfung typisch | ≥85dB |
| CU Gewicht | 34,0000kg/km |
| Max. Umgebungstemperatur | 60°C |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Maximale Zugkraft | 150N |
| Außendurchmesser | 7,6mm |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Kupfer / LWL | Kupfer |
| Nominalgewicht | 62kg/km |
| Verpackungseinheit | 500m |
| Leiterdurchmesser | 0,62mm |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Wellenwiderstand | 100 ± 5Ohm |
| Rauchentwicklung/-dichte | s2 |
| Brandlast | 680kJ/m |
| Farbe | blau |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Nettogewicht | 0,07kg/m |
| Mantelfarbe | blau |
| Signallaufzeit | 45ns/m |
| Kabelmantel | LS0H-3 |
| Laufzeitverzögerung | 0,15ns/m |
| NVP | 79% |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKP422HP5 | EAN: 9004840714487 | Hersteller-Art.-Nr.: 60061758
Produktinformation
- Installationskabel für anwendungsneutrale Kommunikationskabelanlagen
- Geeignet für alle Anwendungen der Klassen D bis FA (z.B. 10GBase-T, 1000Base-T, 100Base-TX, ATM) sowie VoIP, PoE, 4PPoE
- Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
NORMEN:
- ISO/IEC 11801, EN 50173-1
- Besser als Kategorie 7A nach IEC 61156-5, EN 50288-9-1
- Weitaus besser als IEEE 802.3an 10 Gigabit Ethernet
Downloads
Foto: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, Dca, 35%
Foto: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, Dca, 35%
Leistungserklärung DoP: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, Dca, 35%
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, cat.7, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Ist dieses Cat.7a Netzwerkkabel für 10 Gigabit Ethernet geeignet?
Ja, das Schrack Cat.7a Kabel ist mit 1500 MHz für 10GBase-T Anwendungen optimiert und übertrifft die Anforderungen von IEEE 802.3an bei weitem. Es ist damit bestens für aktuelle und zukünftige High-Speed-Netzwerke gerüstet.
Unterstützt das Kabel PoE (Power over Ethernet)?
Ja, das Kabel ist vollständig für PoE nach IEEE 802.3bt (Typ 1, 2, 3 und 4) konform. Sie können darüber sowohl Daten übertragen als auch Endgeräte wie Kameras oder Access Points zuverlässig mit Strom versorgen.
Wofür steht die Dca Klassifizierung bei diesem Installationskabel?
Die Dca Einstufung bezieht sich auf die Bauprodukteverordnung (EN 50575) und definiert das Brandverhalten des Kabels. Es erfüllt damit spezifische Anforderungen für den Einsatz in Gebäuden hinsichtlich Rauchentwicklung und Flammausbreitung.
Wie ist das Schrack Cat.7a Kabel geschirmt?
Das Kabel ist als S/FTP ausgeführt. Das bedeutet, es besitzt eine Gesamtschirmung aus verzinnten Kupferdrähten und eine zusätzliche Einzelschirmung jedes Aderpaares mit alukaschierter Polyesterfolie (PiMf), was eine exzellente Abschirmung gegen elektromagnetische Störungen garantiert.
