Über dieses Produkt

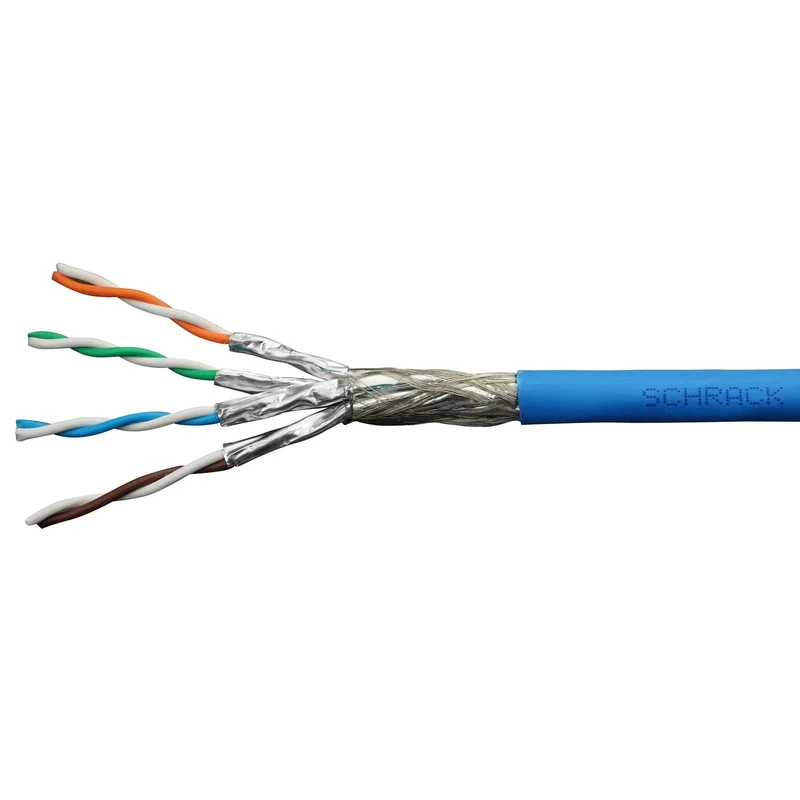

Das S/FTP Kabel Cat.7a von Schrack überzeugt mit einer 1500 MHz Übertragungsleistung und einer hohen Schirmungsdichte von 55%. Dieses Installationskabel verfügt über einen massiven Kupferdraht der Stärke AWG22/1 und ist mit einem LS0H-3 Mantel ausgestattet, der die Brandschutzklasse B2ca erfüllt. Mit einem Außendurchmesser von 7,8 mm und einer Signallaufzeit von 4,3 ns/m bietet es eine präzise Datenübertragung für anspruchsvolle Netzwerkstrukturen. Es eignet sich für Anwendungen von Klasse D bis Klasse FA, inklusive 25GBase-T sowie PoE-Anwendungen bis Typ 4. Bei TELA erhalten Sie dieses Installationskabel auf einer 500 m Trommel mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kategorie Cat.7a: Ermöglicht Übertragungsfrequenzen bis zu 1500 MHz.
- S/FTP Schirmung: Minimiert Störeinflüsse durch 55% Geflecht-Bedeckung und PiMf-Schirmung.
- LS0H-3 Mantel (B2ca): Erfüllt strikte Anforderungen an Rauchentwicklung und Korrosivität im Brandfall.
- PoE-Unterstützung: Voll kompatibel mit IEEE 802.3af/at/bt Typ 1-4 für moderne Stromversorgung über Datenleitungen.
- Massivleiter AWG22/1: Sorgt für eine stabile und verlustarme Signalübertragung auf langen Strecken.
Anwendungsbereiche
- Aufbau von anwendungsneutralen Kommunikationskabelanlagen in Bürogebäuden und Rechenzentren.
- Installation von 10GBase-T und 25GBase-T Netzwerkumgebungen.
- Vernetzung von VoIP-Telefonanlagen und PoE-fähigen Endgeräten wie IP-Kameras oder Access Points.
- Verlegung in Bereichen mit hohen Brandschutzanforderungen durch die Zertifizierung nach B2ca.
Technische Details
| EAN | 9007985004932 |
| NVP | 79% |
| Kabelmantel | LS0H-3 |
| IEEE Konformität | PoE: IEEE 802.3af/at/bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Mantel | LS0H-3, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-3-24, EN 60632-3-24 |
| Signallaufzeit | 4,3ns/m |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2% |
| Mantelfarbe | blau, RAL 5015 |
| CU Gewicht | 35,0000kg/km |
| Produkt | Kabel |
| Kabelschirm | S/FTP |
| Kopplungswiderstand | Grade 1 bei 1MHz – 7mΩ/m bei 10MHz – 5mΩ/m bei 30MHz – 10mΩ/mmΩ/m |
| Min. Umgebungstemperatur | -20°C |
| Reißfaden | Nylon |
| Isolationswiderstand | 5000MΩ*km |
| Kopplungsdämpfung typisch | 85 (Type I)dB |
| Prüfspannung | 1000V |
| Außendurchmesser | 7,8mm |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Aufmachung | 500m – Trommel |
| Schleifenwiderstand | 128Ω/km |
| HLief-Artikel Nummer | 60119355 |
| Geflechtsbedeckung | 55% |
| VE | 500m |
| Kategorie | Cat.7A |
| Nettogewicht | 0,08kg/m |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Durchmesser Isolationsmaterial | 1,5mm |
| Schirmung | geschirmt |
| LxØ mm | 1000×8 |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| SKEW | ≤12ns/100m |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| CU-GEW. (kg/km) | 35,0000kg/km |
| Betriebskapazität | ≤43nF/km |
| Impedanz | 100Ω |
| Max. Umgebungstemperatur | 60°C |
| Brennende Tropfen | d1 |
| Euroclass lt. EN50575 | B2ca |
| Säureentwicklung/Korrosivität | a1 |
| Maximale Zugkraft | 150N |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Brandlast | 677kJ/m |
| Nominalgewicht | 78kg/km |
| Verpackungseinheit | 500m |
| Temperaturbereich – Transport/Lagerung | -20 bis +60°C |
| Rauchentwicklung/-dichte | s1a |
| Anzahl der Paare | 4, zusammen verdreht |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Leiter | massiver Kupferdraht, AWG22/1 (0,62mm) |
| Wellenwiderstand | 100 ± 5Ohm |
| BEST. NR. | HSKP422BB5 |
| Farbe | blau |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKP422BB5 | EAN: 9007985004932 | Hersteller-Art.-Nr.: 60119355
Produktinformation
Installationskabel für anwendungsneutrale Kommunikationskabelanlagen. Geeignet für alle Anwendungen der Klasse D bis Klasse FA (z.B.: 10GBase-T, 1000Base-T, 100Base-TX, ATM) sowie VoIP, PoE, PoE+ und 4PPoE (Typ 1-4) gemäß IEEE 802.3af/at/bt. Unterstützt 25Gbase-T (ISO/IEC TR 11801-9905). Dank des Kabelaufbaus mit hoher Geflechtsbedeckung von 55% erreicht das Kabel eine Kopplungsdämpfung (Type I) von ≥ 85 dB. Normung: ISO/IEC 11801, EN 50173-1; besser als Cat.7A nach IEC 61156-7, EN 50288-9-1
Downloads
Foto:
Leistungserklärung DoP: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, B2ca, 55%
Zertifikat:
Zertifikat:
Zertifikat:
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Ist das Schrack Cat.7a Kabel für 25GBase-T Anwendungen geeignet?
Ja, dieses Installationskabel unterstützt 25GBase-T gemäß ISO/IEC TR 11801-9905. Es ist somit für zukunftssichere Netzwerke in der Klasse F_A bestens ausgelegt.
Welchen Brandschutz bietet das LS0H-3 Kabel?
Das Kabel erfüllt die Euroclass B2ca mit s1a (geringe Rauchentwicklung) und a1 (niedrige Korrosivität). Es ist somit ideal für die Verlegung in Gebäuden mit hohen Anforderungen an den vorbeugenden Brandschutz geeignet.
Kann ich das Kabel für PoE (Power over Ethernet) verwenden?
Das S/FTP Cat.7a Kabel unterstützt alle gängigen PoE-Standards bis einschließlich Typ 4 (4PPoE) gemäß IEEE 802.3af/at/bt. Sie können damit problemlos leistungsstarke Geräte wie Access Points oder IP-Kameras mit Strom versorgen.
Wie hoch ist der Biegeradius für die Installation dieses Kabels?
Der Biegeradius bei der Installation (Kurzzeit) beträgt 8x den Außendurchmesser. Da der Außendurchmesser 7,8 mm beträgt, sollte ein Biegeradius von mindestens 62,4 mm eingehalten werden.
