Über dieses Produkt

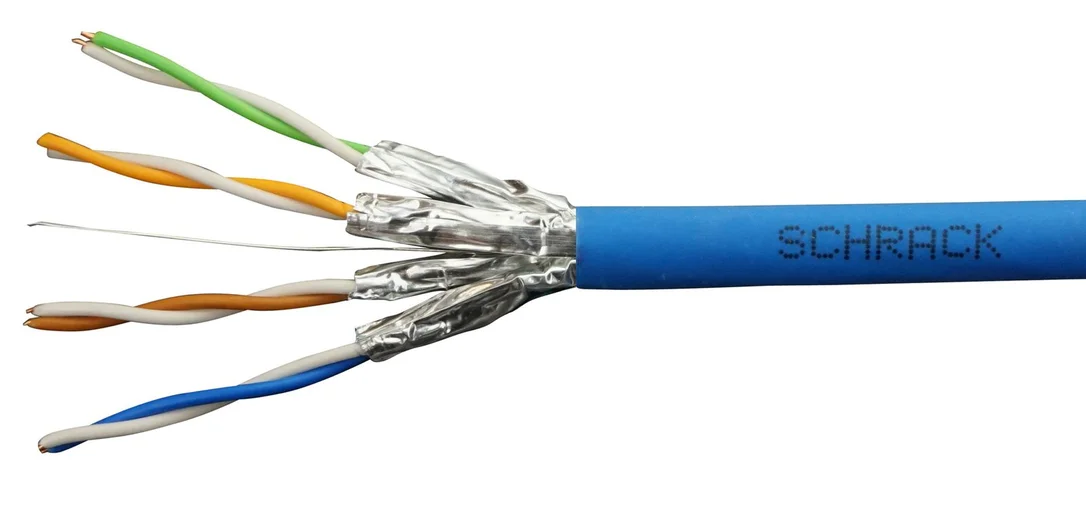

Das U/FTP Kabel Cat.6a von Schrack ist ein Installationskabel mit 500 MHz Bandbreite und halogenfreiem LS0H-Mantel in der Brandschutzklasse Dca. Das 100 Meter Kabel verfügt über 4 einzeln geschirmte Adernpaare aus massivem Kupferdraht (AWG23/1) und einen Außendurchmesser von 7,0 mm. Die Schirmung erfolgt durch eine alu-kaschierte Polyesterfolie, während der blaue Mantel halogenfrei und flammwidrig ausgeführt ist. Es unterstützt Übertragungsraten bis 10 Gigabit Ethernet und ist für Power-over-Ethernet (PoE) Anwendungen nach IEEE 802.3bt spezifiziert. Das Installationskabel eignet sich für horizontale Verkabelungen sowie Gebäude-Backbones in Datennetzwerken. Das Schrack Netzwerkkabel ist innerhalb von 1 bis 3 Werktagen bei TELA lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schirmung: U/FTP mit PiMf-Einzelschirm für hohe elektromagnetische Verträglichkeit
- Leiteraufbau: AWG23/1 massiver Kupferdraht für stabile Signalübertragung
- Frequenzbereich: Bis zu 500 MHz getestet für 10GBase-T Netzwerke
- Brandschutz: LS0H-Mantel mit Dca-Klassifizierung für sichere Gebäudeinstallationen
Anwendungsbereiche
- Horizontale Verkabelung in Bürogebäuden und Wohnanlagen
- Aufbau von 10 Gigabit Ethernet Netzwerkinfrastrukturen
- Implementierung von PoE-gestützten Endgeräten (Typ 1 bis 4)
- Gebäude-Backbone-Verkabelung in strukturierten Systemen
Technische Details
| EAN | 9004840503913 |
| Aufmachung | 100m |
| Durchmesser Isolationsmaterial | 1,32mm |
| Außendurchmesser | 7,0 ± 0,3mm |
| Euroclass lt. EN50575 | Dca |
| SKEW | ≤ 45ns/100m |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2 / ≤4% |
| Reißfaden | Nylon |
| NVP | 77% |
| Spannungsfestigkeit Leiter – Schirm (2 sek.) | 2,50kV DC |
| Verpackungseinheit | 100m |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Bruchdehnung der Leiter | 10% |
| Biegeradius Kabel – Betrieb (Langzeit) | 29mmØ |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Vorteilscode CH | 2951-0038-11 |
| Schirmung | geschirmt |
| Nettogewicht | 0,05kg/m |
| Brandlast | 515kJ/m |
| Hersteller | Schrack |
| Beidraht | 0,16mm, AWG26/7 |
| Isolationsmaterial | geschäumtes Polyethylen |
| Nominalgewicht | 48kg/km |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Temperaturbereich – Betrieb | -30 bis +60°C |
| VE | 100m |
| Frequenzen getestet bis | 500MHz |
| HLief-Artikel Nummer | YE04483+00B100 |
| Max. Umgebungstemperatur | 60°C |
| Leiter | massiver Kupferdraht, AWG23/1 |
| Brennende Tropfen | d1 |
| Kabelmantel | LS0H |
| Zugfestigkeit der Hülle | ≥9MPa |
| Mantel | LS0H |
| CU-GEW. (kg/km) | 20,0000kg/km |
| Säureentwicklung/Korrosivität | a1 |
| Menge an Halogen-Säure-Gas – Leitfähigkeit | ≤10µS/m |
| Maximaler Gleichstrom pro Leiter (25°C) | 1,50A |
| Gleichstrom-Isolationswiderstand | ≥ 5000MΩ*km |
| Biegeradius Kabel – Installation (Kurzzeit) | 57mmØ |
| Kupfer / LWL | Kupfer |
| Rauchdichte – Durchlässigkeit | ≥80% |
| Betriebskapazität | ≤56nF/km |
| Kategorie | Cat.6A |
| Min. Umgebungstemperatur | -30°C |
| Anzahl der Paare | 4, zusammen verdreht |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| CU Gewicht | 20,0000kg/km |
| LxØ mm | 1000×7 |
| Menge an Halogen-Säure-Gas – PH-Wert | ≥4.3 |
| Kabelschirm | U/FTP |
| Mindestbruchdehnung der Hülle | ≥ 100% |
| Nennspannung | 72 VDC |
| Rauchentwicklung/-dichte | s2 |
| Farbe | blau |
| Kopplungsdämpfung nach IEC 61156-5 | Type 2 |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Kapazitätsunsymmetrie | ≤1600pF/km |
| BEST. NR. | HSKF423HB9 |
| Widerstandunterschied | ≤2 / ≤4% |
| Gleichstromwiderstand bei 20° C | ≤9,5Ohm/100m |
| Minimale Bruchdehnung der Isolierung | ≥ 100% |
| Maximale Zugkraft | 90N |
| Temperaturbereich – Installation | +0 bis +50°C |
| Mantelfarbe | blau, RAL 5015 |
| Produkt | Kabel |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSKF423HB9 | EAN: 9004840503913 | Hersteller-Art.-Nr.: YE04483+00B100
Produktinformation
Installationskabel für anwendungsneutrale Kommunikationskabelanlagen
ANWENDUNG
- Horizontales und Gebäude-Backbone-Kabel
- Geeignet für alle Anwendungen der Kategorie 6A wie: 10GBase-T (10 Gigabit Ethernet), 1000Base-T (Gigabit Ethernet), 100Base-T, 10Base-T, FDDI, ATM
NORMEN
- Internationale Norm: ISO/IEC 11801 2.Auflage (2002) und ISO/IEC 11801 Änderung 2(2010)
- Europäische Norm: EN 50173-1 (2002) und EN 50173-1 Änderung 1 (2009)
- U.S. Norm: ANSI/TIA/EIA 568-B.2-10 (2008)
Downloads
- Leistungserklärung DoP: U/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H, Dca, blau
- Foto: U/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H, Dca, blau
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, Kabel, Datenkabel
Häufig gestellte Fragen
Ist das Schrack Cat.6a Kabel für 10 Gigabit Ethernet geeignet?
Ja, das Cat.6a Kabel ist für Übertragungsraten bis 10GBase-T (10 Gigabit Ethernet) ausgelegt. Durch die 500 MHz Bandbreite erfüllt es alle Anforderungen moderner Hochgeschwindigkeits-Netzwerke.
Unterstützt dieses Netzwerkkabel Power-over-Ethernet (PoE)?
Das U/FTP Kabel ist vollständig kompatibel mit den PoE-Standards nach IEEE 802.3bt. Es unterstützt alle Typen von 1 bis 4, was den Betrieb von Kameras oder Access Points über das Datenkabel ermöglicht.
Warum ist das Kabel als LS0H klassifiziert?
Die Bezeichnung LS0H steht für „Low Smoke Zero Halogen“. Das bedeutet, dass der Kabelmantel im Brandfall keine gefährlichen Halogensäuren freisetzt und eine geringe Rauchentwicklung aufweist, was die Sicherheit in Gebäuden erhöht.
Welche Schirmung wird bei diesem Schrack Datenkabel verwendet?
Es handelt sich um eine U/FTP Schirmung. Dabei sind die vier Adernpaare einzeln mit einer alu-kaschierten Polyesterfolie (PiMf) geschirmt, was die Störsicherheit innerhalb des Kabels deutlich erhöht.
