Description
Über dieses Produkt

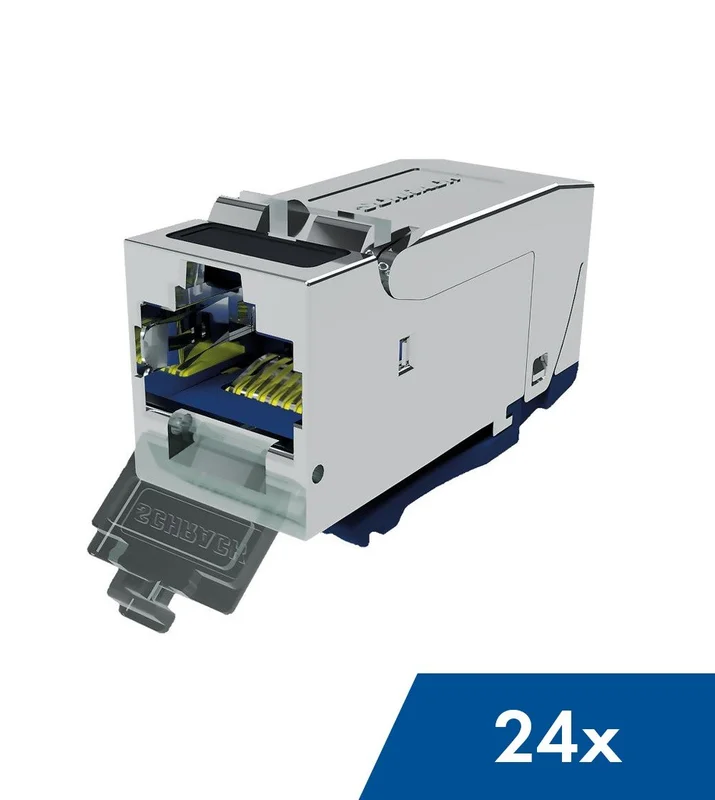

Die Schrack S-JACK RJ45 Buchse HSEMRJ6GS2 ist ein geschirmtes Cat.6a Modul für 10 Gigabit Ethernet Anwendungen. Die Buchse ist in Modulbauweise gefertigt und entspricht dem Schrack Format B (SFB) mit einem robusten Gehäuse aus Zinkdruckguss sowie einer vernickelten Oberfläche. Für die Montage ist kein Spezialwerkzeug erforderlich, zudem ermöglicht die kompakte Bauform eine Dichte von bis zu 48 Anschlüssen auf einer Höheneinheit. Die Kontaktgeometrie mit 30µ‘‘ Goldauflage unterstützt PoE, PoE+ und 4PPoE mit 100W unter sämtlichen Betriebsbedingungen. Sie erhalten die 24 Stück Box innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Cat.6a/10GB Standard: Unterstützt hohe Datenübertragungsraten von 10 Gigabit Ethernet.
- Werkzeuglose Montage: Ermöglicht eine schnelle und sichere Beschaltung ohne Spezialwerkzeug.
- 4PPoE 100W Unterstützung: Geeignet für moderne Power-over-Ethernet Anwendungen mit hoher Leistungsaufnahme.
- Kompaktes Schrack Format B (SFB): Erlaubt eine hohe Packungsdichte in Netzwerkschränken.
Anwendungsbereiche
- Aufbau von strukturierten Datenverkabelungen in Büro- und Rechenzentrumsgebäuden.
- Integration in modulare Datendosen und Schalterprogramme wie SCHRACK Visio.
- Installation in Patchpanels mit hoher Portdichte von bis zu 48 Ports pro 1HE.
Technische Details
| EAN | 9004840915921 |
| Kabeldurchmesser | 5-9mm |
| VE | 24Stk |
| Staubschutzkappe | PC transparent |
| Produkt | Modul – Buchse |
| Vorteilscode CH | 5921-0004-18 |
| Platinenoberfläche | Chem. Ni/Au |
| Steckzyklen | ≥ 2500 |
| Oberfläche | vernickelt |
| Optionales Zubehör | HSPTOOL1–; HTOOL00012; HTOOL00002; HTOOL00005; HSEKB0020-; HSEKB1800-; HSEKP422BB; HSEKP422HP; HSEKP423CB; HSKP423PP5; HSER0240GZ; HSER0240GS; HSERH010GS; HSED02UW2S; HSED02UWBS; HSED02UMBV; EV104314–; EV104312; EV105301–; H6GTG01K0G; H6GTG02K0G; H6GTG03K0G; H6GTG05K0G; HSEMRJZS01 |
| Ports | 1 |
| Gehäuse | Zinkdruckguss |
| RoHS | Konform zu EU Direktive 2002/95/EC |
| Serie | S-JACK |
| Schneidklemmkontakte Oberfläche | min. 3-6 µm (120-240µin) Sn |
| Schneidklemmkontakte | CuNi2Si |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 0,03kg/Stk |
| Schirmung | geschirmt |
| HLief-Artikel Nummer | DK000582 |
| Hersteller | Schrack |
| Schieber Zugentlastung | Rostfreier Stahl |
| Schutz vor Wasser | IPX0 |
| Kontaktunterstützung | PC gelb (RAL1021) |
| Isolationsgehäuse | Blau (RAL5005) |
| SCHRACK Format | SFB |
| Steckkraft | ≤ 30N |
| Kontaktmaterial | Federstahl |
| Spannungsfestigkeit – Kontakt-Kontakt | ≥ 1000 (DC)V |
| Aktion-AT | Fanpackage |
| Isolationswiderstand | ≥ 500MΩMΩ*km |
| – | Fanpackage |
| Verpackung | Biologisch abbaubar |
| Leiterdurchmesser | massiv 0,51-0,65mm AWG24/1 – AWG 22/1 |
| Klasse | EA gem. ISO/IEC 11801 Amendment 1/2 Linklänge typ 2m, in Kombination mit einem CP-Kabel: CP-Linkt typ. ≥10m 10GbE wird unterstützt |
| Platine | FR-4 |
| BEST. NR. | HSEMRJ6GS2 |
| Transferimpedanz | @ 1 MHz = ≤ 100mΩ @ 10 MHz = ≤ 200mΩ @ 80 MHz = ≤ 1600mΩ |
| Kontaktwiderstand | ≤ 20mΩ |
| Schutz vor Femdkörpern | IP2X |
| Max. Umgebungstemperatur | 70°C |
| LxBxH mm | 37x14x22 |
| Verpackungseinheit | 24Stk |
| Schirmfeder | Edelstahl |
| Kontaktoberfläche | 30µm Au |
| Spannungsfestigkeit – Kontakt-Schirm | ≥ 1500 (DC)V |
| Stecker Norm | IEC 60603-7-51 |
| Kategorie | Cat.6A/10GB |
| Wiederanschließbarkeit (Modul) | ≤ 5 Zyklen mit gleichen Querschnitt |
| 4PPoE | Ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEMRJ6GS2 | EAN: 9004840915921 | Hersteller-Art.-Nr.: DK000582
Produktinformation
Die S-JACK Buchse HSEMRJ6GS2 sind Module im Schrack Format B (SFB). Die RJ45 Buchsen entsprechen der Cat.6a für 10 Gigabit Ethernet. Sie sind werkzeuglose Buchsen und können ohne Spezialwerkzeug beschalten werden. Für einfacheres Verpressen wird die Verwendung der Parallelzange HSPTOOL1 empfohlen. Die RJ45 Module sind mechanisch besonders robust gebaut und gewährleisten durch ihre kompakte Bauform eine hohe Packungsdichte von bis zu 48 RJ45- Anschlüssen auf 1HE. Integration in handelsübliche Schalterprogramme (z.B.: SCHRACK Visio) bei Verwendung der design-fähigen Datendosen. Die Module sind aus Zinkdruckguss mit einer vernickelten Oberfläche. Die spezielle Kontaktgeometrie in Verbindung mit einer 30µ‘‘ Goldauflage stellt PoE, PoE+ und 4PPoE 100W unter allen Gegebenheiten sicher.
Downloads
| Foto: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box Foto: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box Foto: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box Foto: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box Foto: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box |
| Maßbild: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box Maßbild: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box |
| Montageanleitung: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box |
| Externes Video: S-JACK Buchse RJ45 geschirmt, Cat.6a 10GB, 24 Stück Box |
| Zertifikat: Klasse Ea Permanent Link HSEMRJ6GSx HSEKP422Bx HSEKP822Bx |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Cat, PC, S-JACK, WM, WM, Aktion, Aktion, Fußball, Fussball, Spiel, WM26
Häufig gestellte Fragen
Benötige ich Spezialwerkzeug für die Installation der S-JACK RJ45 Buchse?
Nein, die Schrack S-JACK Buchse ist für eine werkzeuglose Montage konzipiert. Zur Erleichterung des Verpressvorgangs wird lediglich die Verwendung der Parallelzange HSPTOOL1 empfohlen.
Ist das Modul für 4PPoE 100W Anwendungen geeignet?
Ja, das Modul unterstützt 4PPoE 100W. Durch die spezielle Kontaktgeometrie mit 30µ‘‘ Goldauflage ist die zuverlässige Übertragung unter allen Gegebenheiten sichergestellt.
Wie viele S-JACK Buchsen passen auf eine Höheneinheit (1HE)?
Dank der kompakten Bauform im Schrack Format B (SFB) ist eine hohe Packungsdichte möglich, die bis zu 48 RJ45-Anschlüsse auf einer einzigen Höheneinheit erlaubt.
Welche Kabelquerschnitte können mit der HSEMRJ6GS2 Buchse verarbeitet werden?
Die Buchse ist für massive Adern mit einem Durchmesser von 0,51 mm bis 0,65 mm geeignet, was den Standards AWG 24/1 bis AWG 22/1 entspricht.
