Über dieses Produkt

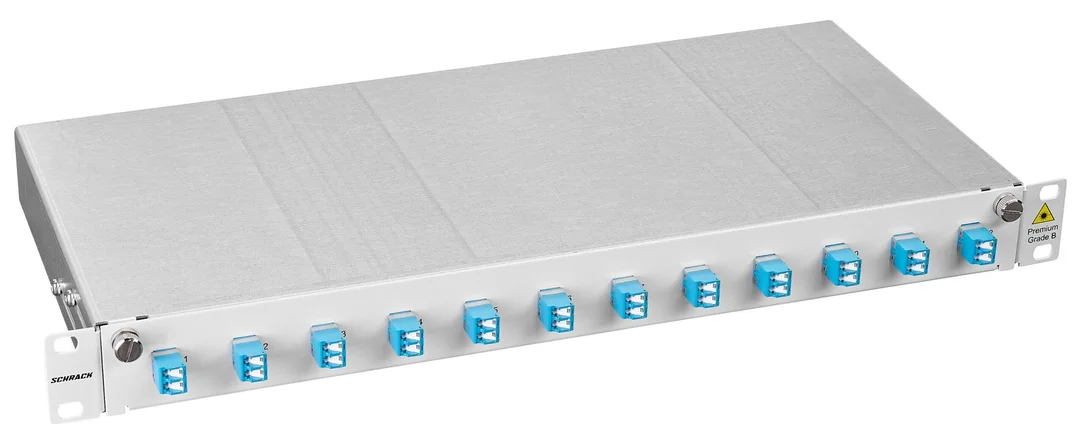

Die LWL Spleißbox von Schrack bietet 12 Fasern mit LC-Kupplungen für 19-Zoll-Systeme im 1HE-Format und ist in der Klasse B ausgeführt. Diese ausziehbare Spleißbox für 9/125µm OS2 Glasfasern ist bereits mit Pigtails vorkonfektioniert und ermöglicht einen schnellen Spleißvorgang durch die vorinstallierte Ausstattung. Das Gehäuse verfügt über eine Auszugstiefe von 20 cm sowie eine 40 mm Rückversetzbarkeit und ist in der Farbe RAL7035 pulverbeschichtet. Die 19-Zoll-Einheit ist für den professionellen Einsatz in Netzwerk- und Serverumgebungen konzipiert. Wir versenden dieses Produkt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Sie können diese LWL-Spleißbox jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: 19″, 1HE Ausführung – ermöglicht standardisierten Schrankeinbau.
- Bestückung: 12 Fasern OS2, LC-Kupplungen – sofort einsatzbereit für Singlemode-Verbindungen.
- Ausziehmechanismus: 20 cm Auszugstiefe mit Schnellverschluss – erlaubt bequemen Zugriff auf die Anschlüsse.
- Flexibilität: 40 mm Rückversetzbarkeit – bietet Platz für unterschiedliche Schranktiefen und Kabelmanagement.
- Montage: Integrierter Schrägeingang für Streckenkabel – schont die Glasfaser bei der Kabeleinführung.
Anwendungsbereiche
- Strukturierte Verkabelung in Rechenzentren und Serverräumen.
- Anbindung von Etagenverteilern über Glasfaserstrecken.
- Aufbau von Singlemode-Netzwerk-Infrastrukturen (OS2).
- Installation in 19-Zoll-Netzwerkschränken bei begrenztem Platzangebot.
Technische Details
| EAN | 9004840516777 |
| BEST. NR. | HSELS129LG |
| Montage | 19“ |
| Faseranzahl | 12 |
| Hersteller | Schrack |
| BxHxT mm | 483x44x212 |
| Nettogewicht | 2,70kg/Stk |
| Kupplung/Stecker | LC |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | HELSP00011; HELSP00010; HSELSZT001; HSELSZT003; HLP29LL02F; HLP29LL05F; HLP29LC02F; HLP29LC05F; HLP29LF02F |
| Farbe | RAL 7035 (Lichtgrau) |
| Min. Umgebungstemperatur | -10°C |
| Faser | 9/125 OS2 Singlemode / G.657.A1 |
| HxBxT mm | 44x483x212 |
| Max. Umgebungstemperatur | 70°C |
| HLief-Artikel Nummer | SB001392 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSELS129LG | EAN: 9004840516777 | Hersteller-Art.-Nr.: SB001392
Produktinformation
LWL-Spleißbox ausziehbar mit Schnellverschluss und bestückt mit Grade B Pigtails zum Spleißen von LWL-Kabeln.
Die Auszugstiefe von 20 cm gewährt einen bequemen Zugriff auf die Kupplungen. Ferner ist die Box um 40 mm rückversetzbar.
Eine Möglichkeit für den Schrägeingang von Streckenkabeln ist integriert.
Eigenschaften Gehäuse:
- 19″, 1HE Einbau, ausziehbar
- inkl. Tiefenverstellung
- Frontplatte und Seitenteile pulverbeschichtet
- Farbe: grau, RAL7035
- Deckel metallisch glänzend
- Mittiger Schraubbolzen zur Befestigung von bis zu 4 Spleißkassetten
- Box kann im geöffneten Zustand nach unten geneigt werden
NORMUNGEN:
50173-1, EN 61300-3-6, EN 61300-3-67
Downloads
| Foto: LWL Spleißbox, 12Fasern, LC, 9/125µm OS2, 19″, 1HE, Klasse B Foto: LWL Spleißbox, 12Fasern, LC, 9/125µm OS2, 19″, 1HE, Klasse B Foto: LWL Spleißbox, 12Fasern, LC, 9/125µm OS2, 19″, 1HE, Klasse B |
| CAD Zeichnung: LWL Spleißbox, 12Fasern, LC, 9/125µm OS2, 19″, 1HE, Klasse B |
| Maßzeichnung |
Suchbegriffe
Cat, PC, spleissbox
Häufig gestellte Fragen
Ist die 12-Faser Spleißbox bereits für den Einbau vorbereitet?
Ja, die Schrack Spleißbox ist spleißfertig vorbereitet und enthält bereits eingelegte Pigtails. Dies spart Zeit bei der Montage in 19-Zoll-Netzwerkschränken.
Welcher Fasertyp wird in dieser Spleißbox verwendet?
Diese LWL-Box ist für OS2 Singlemode-Glasfasern mit einem Durchmesser von 9/125µm spezifiziert. Sie ist damit ideal für langstreckentaugliche Datenübertragungen.
Kann die Spleißbox in der Tiefe angepasst werden?
Ja, das Gehäuse verfügt über eine integrierte Tiefenverstellung und ist zudem um 40 mm rückversetzbar, um den Einbau in verschiedene Schranktiefen zu optimieren.
Wie viele Spleißkassetten können in der Box untergebracht werden?
Die Spleißbox besitzt einen mittigen Schraubbolzen zur Befestigung von bis zu 4 Spleißkassetten, was eine strukturierte Ablage der Glasfaser-Spleißverbindungen ermöglicht.
