HSELR49MP5 FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1Verkaufseinheit 1Stk

Description

Über dieses Produkt

Die Schrack FTTH Rollerbox mit 50m Glasfaser bietet eine integrierte Lösung für den Glasfaseranschluss in Gebäuden mit vier LC/APC-Schnittstellen. Das System umfasst eine Aufputzdose mit den Maßen 80x80x28mm sowie 50 Meter OS2 G657.A2 Glasfaserleitung, die dank der Brandschutzklasse B2ca sicher verlegt werden kann. Die Box ist für die Wandmontage oder Hutschiene vorgesehen und verfügt über zwei Duplex-Kupplungen sowie vier Pigtails. Sie dient der strukturierten Glasfaser-Inhouseverkabelung und ermöglicht den direkten Abschluss von bis zu vier Endgeräten. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Kompaktes Design: 80x80x28mm Gehäuse für platzsparende Installationen.
• OS2 G657.A2 Faser: Biegeoptimiertes Glasfaserkabel für flexible Verlegung.
• Vorkonfektioniert: Inklusive 4x Pigtails und 2x Duplex-Kupplungen für eine sofortige Montage.
• Schutzart IP45: Zuverlässiger Schutz gegen äußere Einflüsse bei der Aufputzmontage.
• Hutschienen-Option: Flexibilität bei der Unterbringung in Verteilerschränken gegeben.

Anwendungsbereiche

• FTTH-Inhouseverkabelung in Wohngebäuden zur Anbindung von Endgeräten.
• Installation von Glasfaseranschlüssen in kleineren Büroeinheiten.
• Aufbau von flexiblen Glasfaser-Verteilerpunkten an Wänden oder in Schaltschränken.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSELR49MP5 | EAN: 9004840800586 | Hersteller-Art.-Nr.: FLF2B102446,55

Produktinformation

Die FTTH Rollerboxen sind praktische und vielseitige Lösungen für die Glasfaserinstallation in Haushalten oder Gebäuden, die eine schnelle und flexible Verbindung zum FTTH-Netzwerk benötigen.

Diese Boxen bieten eine einfache Möglichkeit, Glasfaseranschlüsse zu organisieren und ermöglichen eine benutzerfreundliche Montage von FTTH-Dosen mit OS2 LC/APC-Anschlüssen.

Die Rollerbox zeichnet sich durch ihr kompaktes Design aus und bietet Platz für die notwendige Glasfaserinfrastruktur.

Besonders vorteilhaft ist ihre flexible Handhabung, da sie so konstruiert sind, dass sie leicht an der Wand montiert oder in einem Schrank untergebracht werden können.

Die einfache Handhabung und der übersichtliche Aufbau ermöglichen eine schnelle Installation und Wartung, wodurch sowohl für Installateure als auch Endverbraucher eine benutzerfreundliche Lösung bereitgestellt wird.

Eigenschaften der Aufputzdose

• Zum Abschluss der Glasfaser-Inhouseverkabelung
• Bietet Anschlussmöglichkeiten für bis zu 4 Endgeräte
• Inklusive 2x Duplex-Kupplungen und 4x Pigtails eingelegt und spleissfertig vorbereitet
• Dose ist geeignet für vorkonfektionierte Kabel oder zum Einbau von Pigtails
• Flexible Kabeleingangsmöglichkeiten
• Deckel verrastet
• 2x Schrauben, 2x Dübel und 2x Schrumpfspleißschutz inkludiert
• Integrierte Spleißkassette
• Ports: 4
• Montageart: AP (Aufputzmontage), auch für Hutschienen-Montage geeignet
• Schutzart: IP45
• Betriebstemperatur: -40°C ~ + 85°C
• Gehäusefarbe: RAL9010 Reinweiß
• Abmessungen B x T x H: 80 x 80 x 28mm
• Gewicht: 0,06kg

Eigenschaften des Kabels

• Rollerboxlänge: 50m
• Brandschutzklasse des Kabels: B2_ca
• Durchmesser des Kabels: Ø2,2mm
• Durchmesser der Rollerbox: Ø225mm

Optionales Zubehör
Kupplung:

• HSELSK09MR

Pigtail:

• HLP09M041P

Sicherheitshinweise:
Direkten Kontakt mit Lichtquellen vermeiden:

• Glasfaserkabel – besonders solche mit aktiven Lichtquellen wie Lasern (z. B. in optischen Kommunikationssystemen) – können gefährliche Strahlung aussenden, die die Augen schädigen kann.
• Schauen Sie niemals direkt in das Licht einer Glasfaser, selbst wenn es für das bloße Auge nicht sichtbar ist.

Schutzbrille tragen:

• Beim Umgang mit Glasfaserkabeln, insbesondere bei Tests oder Arbeiten mit Lasern, sollten stets Schutzbrillen verwendet werden, um die Augen vor schädlicher Strahlung zu schützen.

Kabel richtig handhaben:

• Stecken Sie die Kabel nur am Stecker ein oder aus und ziehen Sie niemals direkt am Kabel.

Nicht knicken oder quetschen:

• Glasfaserkabel reagieren empfindlich auf mechanische Belastungen.

Vor Schäden schützen:

• Verlegen Sie die Kabel in speziellen Führungen oder verwenden Sie Schutzmaterialien, um physikalische Beschädigungen zu vermeiden.

Stecker sauber halten:

• Glasfaserstecker sollten frei von Staub und Schmutz bleiben.
• Schon kleine Partikel können die Signalqualität deutlich verschlechtern.

Temperaturbereiche einhalten:

• Setzen Sie die Kabel nicht extrem hohen oder sehr niedrigen Temperaturen aus.
• Beachten Sie dabei die maximale Betriebstemperatur laut Herstellerangaben.

Regelmäßige Kontrolle:

• Überprüfen Sie die Kabel häufig auf Risse, Knicke oder Abnutzungserscheinungen.
• Beschädigte Kabel müssen sofort ersetzt werden.

Downloads

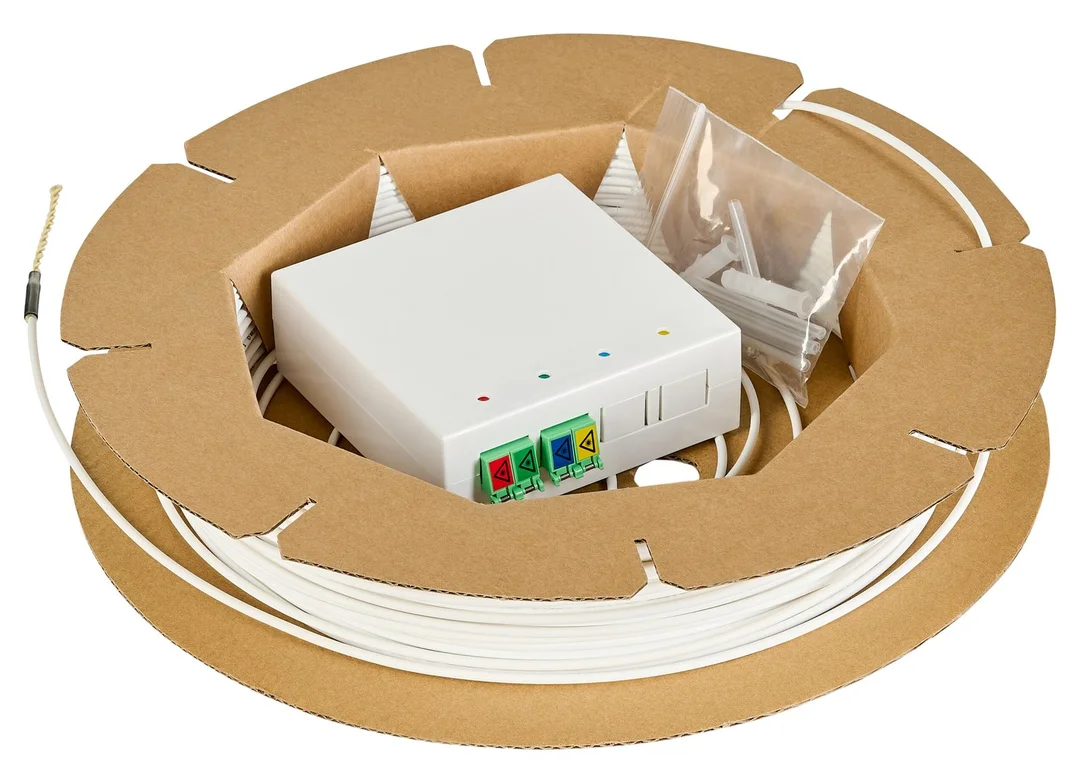

Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Foto: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Maßbild: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Maßbild: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Maßbild: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1
Maßbild: FTTH Rollerbox 50m, 4xLC/APC 8°, OS2 G657.A2,B2ca-s1a,d0,a1

Suchbegriffe

Cat, PC, Anschlussbox, Anschlußbox, Pizza-Schachtel

Häufig gestellte Fragen

Ist die FTTH Rollerbox für die Montage auf einer Hutschiene geeignet?

Ja, die mitgelieferte Aufputzdose ist neben der klassischen Wandmontage explizit für die Montage auf Hutschienen konzipiert. Dies ermöglicht eine einfache Integration in Standard-Verteilerschränke.

Welche Glasfaser-Steckverbindungen werden bei der HSELR49MP5 verwendet?

Die Rollerbox ist mit vier LC/APC-Anschlüssen ausgestattet. Diese 8° APC-Schliff-Stecker gewährleisten eine hohe Rückflussdämpfung und sind für Singlemode-Systeme (OS2) optimiert.

Sind Pigtails und Kupplungen bereits in der Rollerbox enthalten?

Die Schrack Rollerbox wird spleißfertig vorbereitet ausgeliefert. Der Lieferumfang beinhaltet bereits zwei Duplex-Kupplungen sowie vier fertig eingelegte Pigtails.

Welche Brandschutzklasse erfüllt das Glasfaserkabel der Rollerbox?

Das verwendete Kabel entspricht der Brandschutzklasse B2ca-s1a,d0,a1. Dies erfüllt hohe Anforderungen für die Verlegung in Gebäuden mit entsprechenden Sicherheitsvorgaben.
