Über dieses Produkt
Das S/FTP Kabel Cat.7 der Marke Schrack ist ein Installationskabel mit 2x(4x2xAWG23/1) Adernaufbau und einer 30-prozentigen Geflechtsbedeckung für anspruchsvolle Netzwerkinstallationen. Das Kabel erreicht eine Bandbreite von 1000 MHz und ist mit einem halogenfreien LS0H-Mantel in der Farbe Gelb (RAL1021) ausgestattet. Der Leiter besteht aus massivem Kupferdraht (AWG23/1) bei einem Außendurchmesser von 14,6 mm. Dank der Schirmung (S/FTP) ist das Kabel für 10 Gigabit Ethernet, PoE und VoIP-Anwendungen ausgelegt. Sie erhalten dieses Cat.7 Datenkabel innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt das S/FTP Kabel Cat.7 online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Frequenzbereich: 1000 MHz — ermöglicht hohe Übertragungsgeschwindigkeiten bei 10GBase-T.
- Schirmung: S/FTP mit PiMf — minimiert Störeinflüsse durch Einzel- und Gesamtschirmung.
- Leiteraufbau: 2 x 4 Paare AWG23/1 — robuster massiver Kupferdraht für feste Installationen.
- Mantelmaterial: LS0H (halogenfrei) — erfüllt Anforderungen an die Brandsicherheit in Gebäuden.
- Euroclass: Dca — zertifizierte Brandklasse für die Festinstallation.
Anwendungsbereiche
- Aufbau von anwendungsneutralen Kommunikationskabelanlagen in Gebäuden.
- Anbindung von Netzwerkinfrastrukturen mit 10 Gigabit Ethernet Unterstützung.
- Versorgung von Endgeräten via Power over Ethernet (PoE).
- Übertragung von VoIP-Signalen in professionellen Netzwerken.
Technische Details
| EAN | 9007985017932 |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HSEMRJ6GWT; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Mantelfarbe | gelb, RAL1021 |
| Produkt | Kabel |
| Kabelschirm | S/FTP |
| Anzahl der Paare | 2 x 4, zusammen verdreht |
| Kapazitätsunsymmetrie | ≤1500pF/km |
| Min. Umgebungstemperatur | -20°C |
| Euroclass lt. EN50575 | Dca |
| Prüfspannung | 1000V DCV |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2 / ≤4% |
| NVP | 77% |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Nominalgewicht | 107kg/km |
| Betriebskapazität | 43nF/km |
| BEST. NR. | HSEKP823PY |
| CU-GEW. (kg/km) | 50,0000kg/km |
| Kopplungswiderstand | bei 1MHz – ≤12mΩ/m bei 10MHz – ≤10mΩ/m bei 30MHz – ≤30mΩ/mmΩ/m |
| Schirmung | geschirmt |
| Maximale Zugkraft | 220N |
| LxØ mm | 1000×15 |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Gleichstrom-Isolationswiderstand | ≥2000MΩ*km |
| Wellenwiderstand | (1 – 100)MHz – (100 ± 5)Ω (100 – 250)MHz – (100 ± 10)Ω (250 – 600)MHz – (100 ± 15)ΩOhm |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1m |
| Leiter | massiver Kupferdraht, AWG23/1 (0,56mm) |
| Kabelmantel | LS0H |
| CU Gewicht | 50,0000kg/km |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Außendurchmesser | 14,6mm |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Kopplungsdämpfung typisch | ≥80dB |
| Brandlast | 1190kJ/m |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Mantel | LS0H, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-1, EN 60332-1 |
| Geflechtsbedeckung | 30% |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Durchmesser Isolationsmaterial | 1,35mm |
| Rauchentwicklung/-dichte | s2 |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Kategorie | Cat.7 |
| Nettogewicht | 0,12kg/m |
| VE | 1m |
| HLief-Artikel Nummer | folgt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP823PY | EAN: 9007985017932 | Hersteller-Art.-Nr.: folgt
Downloads

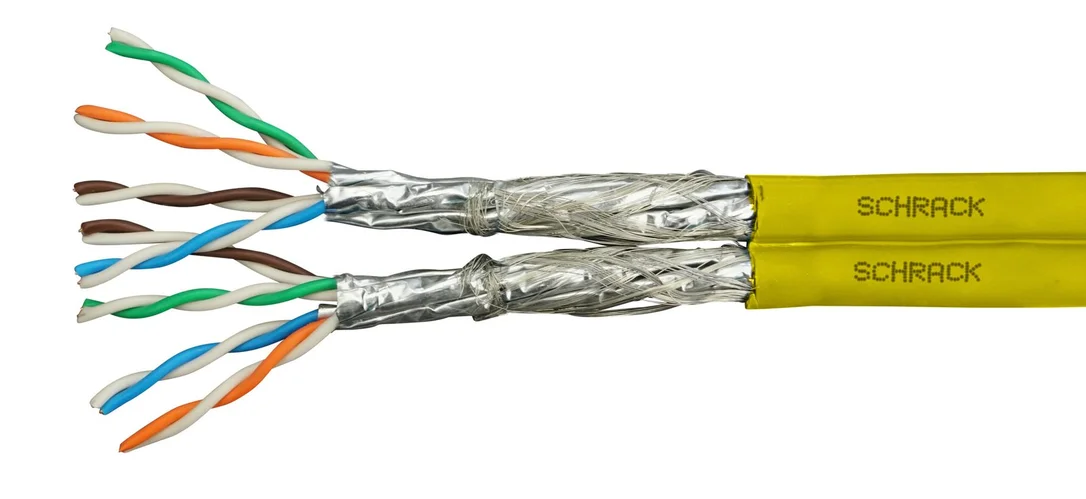

Foto: S/FTP Kabel Cat.7, 2x(4x2xAWG23/1),1000MHz,LS0H,Dca,30%
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, HSEKP823PY, Duplex
Häufig gestellte Fragen
Was bedeutet S/FTP bei diesem Cat.7 Installationskabel?
Die Bezeichnung S/FTP steht für eine doppelte Schirmung. Das Kabel verfügt über einen Gesamtschirm aus verzinnten Kupferdrähten sowie eine zusätzliche Schirmung jedes einzelnen Adernpaares durch eine alu-kaschierte Polyesterfolie (PiMf), was eine hohe elektromagnetische Verträglichkeit garantiert.
Ist das Cat.7 Kabel für PoE-Anwendungen geeignet?
Ja, das Kabel unterstützt IEEE 802.3bt Typ 1 bis Typ 4 und ist somit voll kompatibel für Power over Ethernet Anwendungen, bei denen Daten und Strom über dieselbe Leitung übertragen werden.
Welchen Biegeradius muss ich bei der Installation beachten?
Für die Kurzzeit-Installation (während des Verlegens) ist ein Biegeradius von 8x dem Außendurchmesser (8Ø) einzuhalten. Im laufenden Betrieb (Langzeit) ist ein Biegeradius von 4x dem Außendurchmesser (4Ø) zulässig.
Kann ich das Kabel auch für 10-Gigabit-Netzwerke verwenden?
Ja, das Schrack Cat.7 Kabel ist weitaus besser als der Standard IEEE 802.3an 10 Gigabit Ethernet ausgelegt und bietet somit die nötige Bandbreite von 1000 MHz für moderne Hochgeschwindigkeits-Netzwerke.
