Über dieses Produkt
Das S/FTP Kabel Cat.7 von Schrack ist ein leistungsstarkes Duplex-Installationskabel für anspruchsvolle Kommunikationsnetze mit 1000 MHz Bandbreite. Dieses Datenkabel verfügt über zwei in einem gelben LS0H-Mantel zusammengefasste 4-paarige Einheiten mit einem Leitungsquerschnitt von AWG23/1. Die Schirmung besteht aus einer PiMf-Folie sowie einem 30% Geflecht, während der Aufbau für 10 Gigabit Ethernet sowie PoE Anwendungen gemäß IEEE 802.3bt ausgelegt ist. Das Kabel erfüllt die Euroclass Dca und eignet sich für strukturierte Gebäudeverkabelungen. Da wir dieses S/FTP Cat.7 Installationskabel als Schnittware führen, erhalten Sie genau die benötigte Menge innerhalb einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- S/FTP Schirmung: Kombination aus PiMf-Folie und 30% CU-Geflecht reduziert elektromagnetische Störeinflüsse.
- Frequenzbereich bis 1000 MHz: Unterstützt hohe Datenübertragungsraten bei 10GBase-T Anwendungen.
- LS0H Mantel: Halogenfreies Material mit s1/d1/a1 Brandschutzklassifizierung für erhöhte Sicherheit.
- Duplex-Ausführung: Zwei 4-paarige Kabelstränge in einem gelben Mantel für effiziente Verlegung.
Anwendungsbereiche
- Aufbau von anwendungsneutralen Kommunikationskabelanlagen in Büro- und Industriegebäuden.
- Unterstützung für Power over Ethernet (PoE) Applikationen bis IEEE 802.3bt Typ 4.
- Vernetzung von VoIP-Telefonie und hochperformanten 10-Gigabit-Ethernet-Infrastrukturen.
- Erweiterung bestehender Klasse F Netzwerke.
Technische Details
| EAN | 9004840966152 |
| Nominalgewicht | 109kg/km |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Kategorie | Cat.7 |
| Kapazitätsunsymmetrie | ≤1600pF/km |
| Nettogewicht | 0,12kg/m |
| Maximaler Gleichstrom pro Leiter (25°C) | 1,5A |
| VE | 1m |
| Gleichstromwiderstand bei 20° C | ≤9,5Ohm/100m |
| LxØ mm | 1000×16 |
| NVP | 78% |
| Nennspannung | ≤72V DC und ≤50V AC |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Mantelfarbe | gelb, RAL1021 |
| Produkt | Kabel |
| Anzahl der Paare | 2 x 4, zusammen verdreht |
| Kabelschirm | S/FTP |
| Leiter | massiver Kupferdraht, AWG23/1 (0,58mm) |
| Euroclass lt. EN50575 | Dca |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2 / ≤4% |
| Reißfaden | Nylon |
| Außendurchmesser | 7,0 x 15,6mm |
| Rauchentwicklung/-dichte | s1 |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| CU Gewicht | 51,0000kg/km |
| Spannungsfestigkeit Leiter – Leiter (2 sek.) | 2,5kV DC |
| Brandlast | 1000kJ/m |
| Spannungsfestigkeit Leiter – Schirm (2 sek.) | 2,5kV DC |
| HLief-Artikel Nummer | YE01913+01xxxx |
| Schirmung | geschirmt |
| Maximale Zugkraft | 220N |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Temperaturbereich – Betrieb | -30 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1m |
| Brennende Tropfen | d1 |
| Kabelmantel | LS0H |
| Farbe | gelb |
| CU-GEW. (kg/km) | 51,0000kg/km |
| Durchmesser Isolationsmaterial | 1; 43mm |
| Säureentwicklung/Korrosivität | a1 |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Gleichstrom-Isolationswiderstand | ≥ 5000MΩ*km |
| BEST. NR. | HSEKP823HY |
| Kupfer / LWL | Kupfer |
| Betriebskapazität | ≤56nF/km |
| Min. Umgebungstemperatur | -30°C |
| Mantel | LS0H, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-1, EN 60332-1 |
| Geflechtsbedeckung | 30% |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GBA; HSEMRJ6GWA; HSEMRJ6GWT; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP823HY | EAN: 9004840966152 | Hersteller-Art.-Nr.: YE01913+01xxxx
Produktinformation
- Installationskabel für anwendungsneutrale Kommunikationskabelanlagen
- Geeignet für alle Anwendungen der Klassen D bis F (z.B. 10GBase-T, 1000Base-T, 100Base-TX, ATM) sowie VoIP, PoE
NORMEN:
- ISO/IEC 11801, EN 50173-1
- Besser als Kategorie 7 nach IEC 61156-5, EN 50288-4-1
- Weitaus besser als IEEE 802.3an 10 Gigabit Ethernet
Downloads

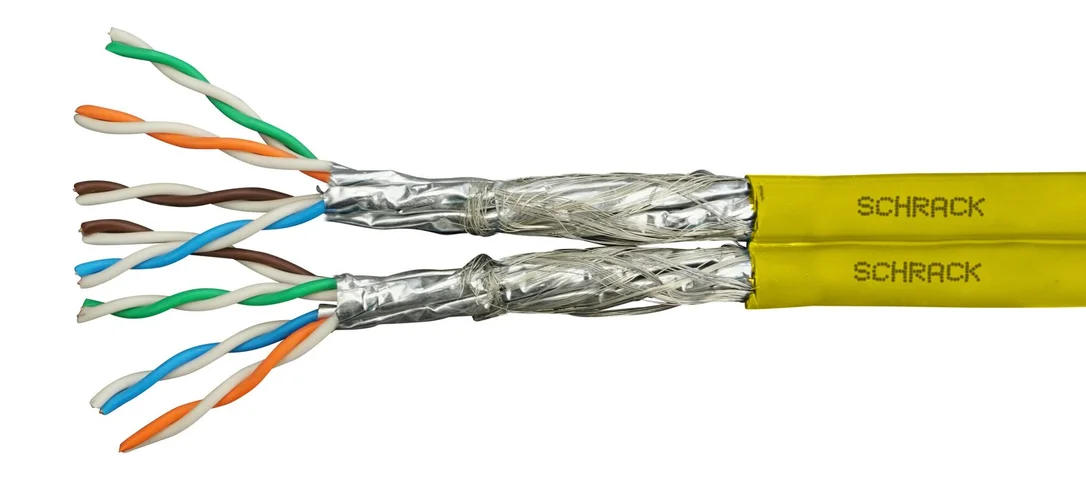

Foto: S/FTP Kabel Cat.7, 2x(4x2xAWG23/1), 1000MHz, LS0H, Dca, 30%
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, cat.7, Kabel, Datenkabel, Duplex
Häufig gestellte Fragen
Was bedeutet S/FTP bei diesem Cat.7 Kabel?
S/FTP steht für Screened Foiled Twisted Pair. Bei diesem Schrack Kabel bedeutet dies, dass jedes Adernpaar einzeln mit einer Alu-Folie geschirmt ist (PiMf) und zusätzlich ein Gesamtgeflecht aus verzinnten Kupferdrähten vorhanden ist, um maximale Störsicherheit zu gewährleisten.
Kann dieses Cat.7 Kabel für 10 Gigabit Ethernet verwendet werden?
Ja, das Kabel übertrifft die Anforderungen des IEEE 802.3an Standards für 10 Gigabit Ethernet deutlich. Es ist für Frequenzen bis zu 1000 MHz spezifiziert und damit zukunftssicher für hochperformante Netzwerkinstallationen.
Handelt es sich bei diesem Kabel um eine Duplex-Variante?
Ja, das Produkt ist als Duplex-Datenkabel ausgeführt. Es enthält zwei 4-paarige Einheiten in einem gemeinsamen Außenmantel, was die parallele Verlegung von zwei Netzwerkanschlüssen in einem Arbeitsgang ermöglicht.
Ist das Kabel für Power over Ethernet (PoE) geeignet?
Ja, das Installationskabel ist voll kompatibel mit den PoE-Standards IEEE 802.3bt Typ 1 bis Typ 4. Es erlaubt die Stromversorgung von netzwerkfähigen Endgeräten direkt über das Datenkabel.
