Über dieses Produkt

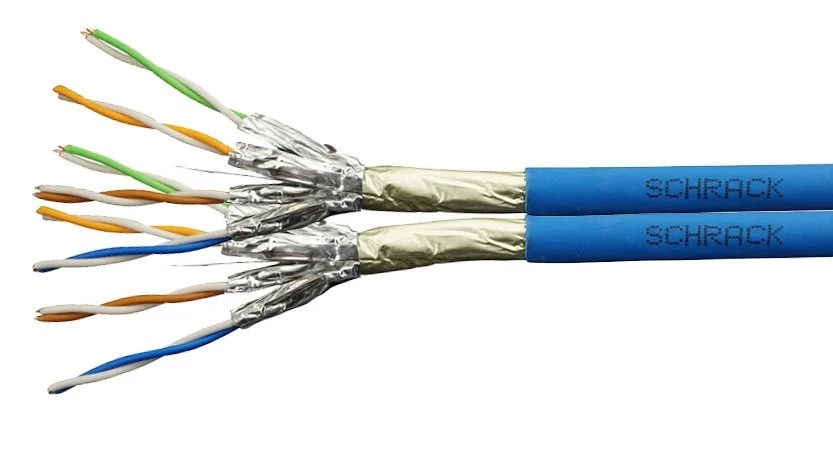

Das Schrack F/FTP Cat.6a Installationskabel 2x(4x2xAWG23/1) ermöglicht eine Datenübertragung von bis zu 500 MHz. Diese Duplex-Datenleitung verfügt über einen Gesamtschirm aus Aluminiumfolie sowie eine individuelle Schirmung der Adernpaare durch eine alukaschierte Polyesterfolie. Das Kabel ist in blau ausgeführt, halogenfrei nach LS0H-3 klassifiziert und entspricht der Brandschutzklasse Dca. Dank der Unterstützung für 10 Gigabit Ethernet eignet sich dieses Kupferkabel für anspruchsvolle Netzwerkverkabelungen in Büro- und Industriegebäuden. Das Installationskabel ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übertragungsfrequenz: bis zu 500 MHz für hohe Bandbreiten in Netzwerken
- Leiteraufbau: massiver Kupferdraht AWG23/1 für stabile Signalübertragung
- Schirmung: F/FTP (Folien-Gesamtschirm und paarweise Schirmung) zur Reduzierung von Störeinflüssen
- Kabelmantel: Halogenfreies LS0H-3 Material für erhöhte Sicherheit im Brandfall
- Unterstützung: IEEE 802.3bt für PoE-Anwendungen bis Typ 4
Anwendungsbereiche
- Aufbau von strukturierten Gebäudeverkabelungen für 10 Gigabit Ethernet
- Installation von Netzwerkdosen in Büro- und gewerblichen Umgebungen
- Anschluss von datenintensiven Endgeräten in IT-Netzwerken
- Verlegung von Netzwerkleitungen in Bereichen mit erhöhten Brandschutzanforderungen
Technische Details
| EAN | 9004840628999 |
| VE | 1m |
| Mantel | LS0H-3: IEC 60332-3-24 IEC 60332-1 IEC 60754-2 IEC 61034 |
| Nennspannung | ≤72V DC und ≤50V AC |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Isolationsmaterial | Polyethylen (PE) |
| Brandverhalten nach IEC 60332-1 | Ja |
| BEST. NR. | HSEKP823HA |
| Nettogewicht | 0,10kg/m |
| Produkt | Kabel |
| CU Gewicht | 40,0000kg/km |
| SKEW | ≤20ns/100m |
| Min. Umgebungstemperatur | -20°C |
| Übertragungsgeschwindigkeit | 10Gbit |
| Euroclass lt. EN50575 | Dca |
| Widerstandunterschied | ≤2% |
| Impedanz | bei 0,064 MHz: 125Ω ± 20% bei 1 bis 100 MHz: 100Ω ± 15% bei 101 bis 250 MHz: 100Ω ± 18% bei 251 bis 600 MHz: 100Ω ± 22% |
| Kopplungswiderstand | 50 bei 10MHzmΩ/m |
| Biegeradius Kabel – Betrieb (Langzeit) | 3Ø |
| Betriebskapazität | 48nF/km |
| Außendurchmesser | 7,2 x 14,5mm |
| Erdkoppelung bei 0,001MHz | 1000pF/km |
| Vorteilscode CH | 8999-0090-00 |
| Kabelschirm | F/FTP |
| Schirmung | geschirmt |
| Maximale Zugkraft | 220N |
| LxØ mm | 1000×15 |
| Brandlast | 1140kJ/m |
| Hersteller | Schrack |
| Schleifenwiderstand | ≤176Ω/km |
| Biegeradius Kabel – Installation (Kurzzeit) | 7Ø |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Leiteraufbau | 2 x 4 individuell geschirmte, verseilte Paare |
| Erdunsymmetrie dB/BZL | 100m: ≥46 dB bei 64 kHZ 100m: ≥40 dB bei 1 MHz 100m: ≥20 dB bei 100 MHz |
| CU-GEW. (kg/km) | 40,0000kg/km |
| Max. Umgebungstemperatur | 60°C |
| Beidraht | AWG26/1 |
| Leiter | massiver Kupferdraht, AWG23/1 |
| Verpackungseinheit | 1m |
| Laufzeitverzögerung | 4,2ns/m |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Isolationswiderstand | ≥2000MΩ*km |
| Kupfer / LWL | Kupfer |
| Kategorie | Cat.6A |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Nominalgewicht | 96kg/km |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Gesamtschirm | Aluminiumfolie |
| HLief-Artikel Nummer | 60066738 |
| Rauchentwicklung/-dichte | s2 |
| Farbe | blau |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Mantelfarbe | blau |
| Kabelmantel | LS0H-3 |
| NVP | 79% |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP823HA | EAN: 9004840628999 | Hersteller-Art.-Nr.: 60066738
Produktinformation
Das F/FTP Kat. 6A Kabel ist bis 500 MHz spezifiziert und übertrifft mit seinen Übertragungseigenschaften die Anforderungen der heute definierten Kategorie 6A nach EN 50288-10-1, IEC 61156-5 und Categorie 6A nach TIA/EIA 568.
Hohe Systemreserven für die komplette Verkabelungsstrecke nach ISO/IEC 11801 und EN 50173 werden durch die Verwendung entsprechender Anschlusstechnik und dieser „High-end“ Kupferdatenkabel erreicht. Ebenso ist es geeignet für die Übertragung von digitalen Datensignalen für Applikationen bis 10GbE gemäß Klasse EA und IEEE Norm. Die geringen Signal-Laufzeit-Differenzen zwischen den Paaren (low-skew) unterstreichen deren Eignung für Gigabit Ethernet und 10 Gigabit Ethernet. Durch die hervorragenden Schirmeigenschaften erfüllt das Kabel die Voraussetzungen zur Einhaltung der Störaussendung Klasse B nach EN 55022, sowie der Störfestigkeit nach EN 55024, was hinsichtlich der elektromagnetischen Verträglichkeit die Realisierung normkonformer Netze ermöglicht.
MERKMALE
- Spezifiziert bis 500 MHz
- Erfüllt die Anforderungen der Norm Kat.6A nach EN 50288-10 , IEC 61156-5 und Categorie 6A nach TIA/EIA 568
- Hervorragende elektrische Eigenschaften
- Geringe Signal-Laufzeitunterschiede zwischen den Paaren (low skew)
- Halogenfreie Ausführung LS0H-3 nach IEC 60332-3-24; IEC 60332-1; IEC 60754-2; IEC 61034
Downloads
| Leistungserklärung DoP: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca |
| Zertifikat: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca Zertifikat: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca |
| Foto: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca Foto: F/FTP Kabel Cat.6a, 2x(4x2xAWG23/1), 500MHz, LS0H-3, Dca |
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Duplex
Häufig gestellte Fragen
Ist dieses Cat.6a Netzwerkkabel für 10 Gigabit Ethernet geeignet?
Ja, das Schrack F/FTP Cat.6a Kabel ist für die Übertragung von digitalen Datensignalen bis 10 Gbit/s nach Klasse Ea und geltenden IEEE-Normen ausgelegt.
Was bedeutet die Bezeichnung F/FTP bei diesem Installationskabel?
F/FTP beschreibt die Schirmungsart. Hierbei handelt es sich um eine paarweise Schirmung mittels alukaschierter Folie (PiMf) kombiniert mit einer Gesamtschirmung aus Aluminiumfolie zum Schutz vor elektromagnetischen Störungen.
Kann das Schrack Cat.6a Kabel für Power over Ethernet (PoE) verwendet werden?
Das Kabel unterstützt die IEEE 802.3bt Norm für PoE-Anwendungen, was den Betrieb von Geräten wie IP-Kameras oder Access Points in Typ 1 bis Typ 4 ermöglicht.
Ist das Cat.6a Datenkabel als Schnittware erhältlich?
Ja, bei TELA können Sie dieses Installationskabel als Schnittware bestellen. Die Lieferung erfolgt metergenau entsprechend Ihres Bedarfs.
