Über dieses Produkt

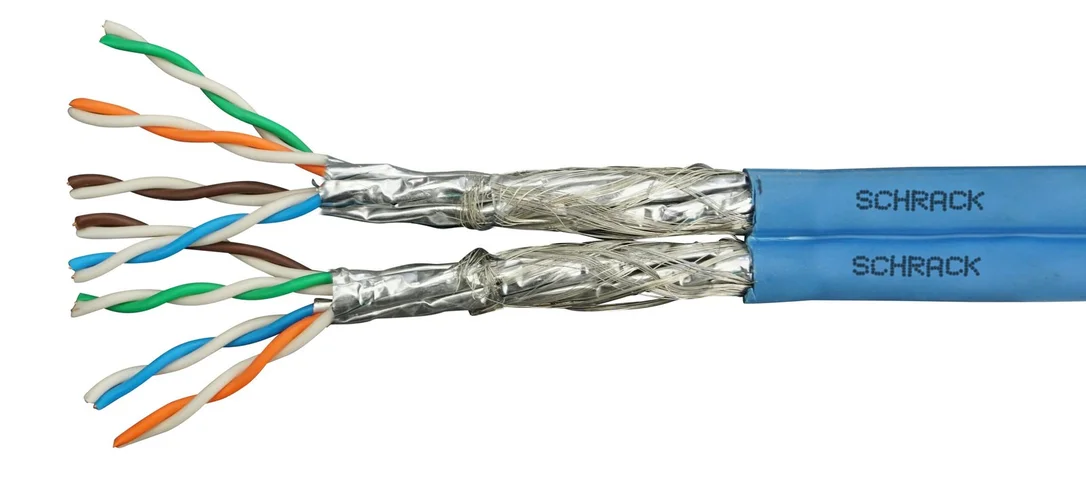

Das S/FTP Kabel Cat.7a der Marke Schrack ist ein leistungsstarkes Duplex-Installationskabel mit einer Übertragungsfrequenz von bis zu 1200 MHz. Das Kabel verfügt über 2×4 individuell geschirmte Adernpaare (PiMf) aus massivem Kupferdraht (AWG23/1) und einen halogenfreien LS0H-3 Außenmantel in Blau. Mit einem Außendurchmesser von 7,5 x 15,0 mm und einer Euroclass Dca eignet sich dieses Datenkabel für anspruchsvolle Netzwerkinstallationen in Campus- und Backbone-Strukturen. Dank der Unterstützung von 10 Gigabit Ethernet und PoE-Anwendungen bietet es eine stabile Datenübertragung für moderne Kommunikationsanlagen. Sie erhalten dieses Cat.7a Netzwerkkabel bei TELA innerhalb von 1 bis 3 Werktagen direkt ab Lager. S/FTP Kabel Cat.7a von Schrack jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Frequenzbereich: 1200 MHz für hohe Datenübertragungsraten in Netzwerken
- Schirmung: S/FTP Aufbau mit Gesamt- und Paarschirm für optimale Störfestigkeit
- Mantelmaterial: LS0H-3 halogenfrei nach aktuellen Brandschutznormen
- Leiteraufbau: AWG23/1 Massivleiter für feste Installationen
- PoE-Fähigkeit: Unterstützt IEEE 802.3bt (Typ 1 bis 4) für Stromversorgung über das Datenkabel
Anwendungsbereiche
- Aufbau von Primär-, Sekundär- und Tertiär-Verkabelungssystemen
- Installation von 10GBase-T Ethernet-Netzwerken in Büro- und Industriebauten
- Anschluss von VoIP-Telefonie und IP-Kameras mit Power over Ethernet
- Strukturierte Verkabelung für anwendungsneutrale Kommunikationsnetze
Technische Details
| EAN | 9004840938197 |
| VE | 1m |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Nettogewicht | 0,13kg/m |
| Kopplungswiderstand | 5 bei 10MHzmΩ/m |
| Produkt | Kabel |
| Gleichstrom-Isolationswiderstand | ≥5000MΩ*km |
| Kabelschirm | S/FTP |
| Mantel | LS0H-3, FRNC |
| Leiter | massiver Kupferdraht, AWG23/1 (0,58mm) |
| HLief-Artikel Nummer | OD7X67D3Uxx0yyy |
| Euroclass lt. EN50575 | Dca |
| Charakteristische Impedanz | 100 +/- 5Ω |
| Prüfspannung | 1000V |
| SKEW | 5ns/100m |
| Isolationsmaterial | Zell-Polyethylen (PE) |
| Rauchentwicklung/-dichte | s1 |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Betriebskapazität | 42nF/km |
| Kategorie | Cat.7a |
| Serie | S-JACK |
| Schirmung | geschirmt |
| Maximale Zugkraft | 220N |
| LxØ mm | 1000×15 |
| Hersteller | Schrack |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Leiteraufbau | 2 x 4 individuell geschirmte, verseilte Paare |
| Durchmesser Isolationsmaterial | 1,4mm |
| Kopplungsdämpfung typisch | ≥85dB |
| Nominalgewicht | 120kg/km |
| BEST. NR. | HSEKP822HK |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1m |
| Gleichstromwiderstand bei 20° C | 750Ohm/100m |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Außendurchmesser | 7,5 x 15,0mm |
| CU Gewicht | 60,0000kg/km |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Querdruckfestigkeit Betrieb (Langzeit) | 1000N/m |
| Kupfer / LWL | Kupfer |
| Betriebsspannung AC | 125V |
| Temperaturbereich – Transport/Lagerung | -20 bis +60°C |
| Min. Umgebungstemperatur | -30°C |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Geflechtsbedeckung | 40% |
| Farbcode | Paar 1 Weiß/Blau; Paar 2 Weiß/Orange; Paar 3 Weiß/Grün; Paar 4 Weiß/Braun |
| Schlagfestigkeit | 10 |
| NVP | 80% |
| Brandlast | 1200kJ/m |
| Signallaufzeit | 4,2ns/m |
| Farbe | blau |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Mantelfarbe | blau |
| Kabelmantel | LS0H-3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP822HK | EAN: 9004840938197 | Hersteller-Art.-Nr.: OD7X67D3Uxx0yyy
Downloads
Foto: S/FTP Kabel Cat.7a, 2x(4x2xAWG23/1), 1200MHz, LS0H-3, Dca
Leistungserklärung DoP: S/FTP Kabel Cat.7a, 2x(4x2xAWG23/1), 1200MHz, LS0H-3, Dca
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Datenkabel, Duplex
Häufig gestellte Fragen
Ist dieses Cat.7a Kabel für 10 Gigabit Ethernet geeignet?
Ja, das Schrack S/FTP Cat.7a Installationskabel ist explizit für Anwendungen der Klassen D bis Fa ausgelegt. Es übertrifft die Anforderungen von IEEE 802.3an für 10 Gigabit Ethernet deutlich und ist somit für schnelle Netzwerke zukunftssicher.
Was bedeutet die Bezeichnung Duplex bei diesem Datenkabel?
Duplex bedeutet, dass zwei separat geschirmte 4-Paar-Datenkabel in einem gemeinsamen Außenmantel geführt werden. Dies spart Platz in Kabelkanälen und erleichtert die parallele Verlegung von zwei Netzwerkleitungen in einem Arbeitsgang.
Kann das Kabel für Power over Ethernet (PoE) genutzt werden?
Absolut, das Installationskabel unterstützt alle gängigen PoE-Standards einschließlich IEEE 802.3bt Typ 4. Damit können Sie sowohl IP-Kameras als auch Access Points problemlos mit Strom versorgen.
Wie ist das Schrack Kabel Cat.7a im Brandschutz klassifiziert?
Das Kabel erfüllt die Euroclass Dca und verfügt über einen halogenfreien LS0H-3 Mantel. Es zeichnet sich zudem durch eine geringe Rauchentwicklung (s1) sowie eine niedrige Korrosivität der Brandgase (a1) aus, was den Einsatz in öffentlichen Gebäuden ermöglicht.
