Über dieses Produkt

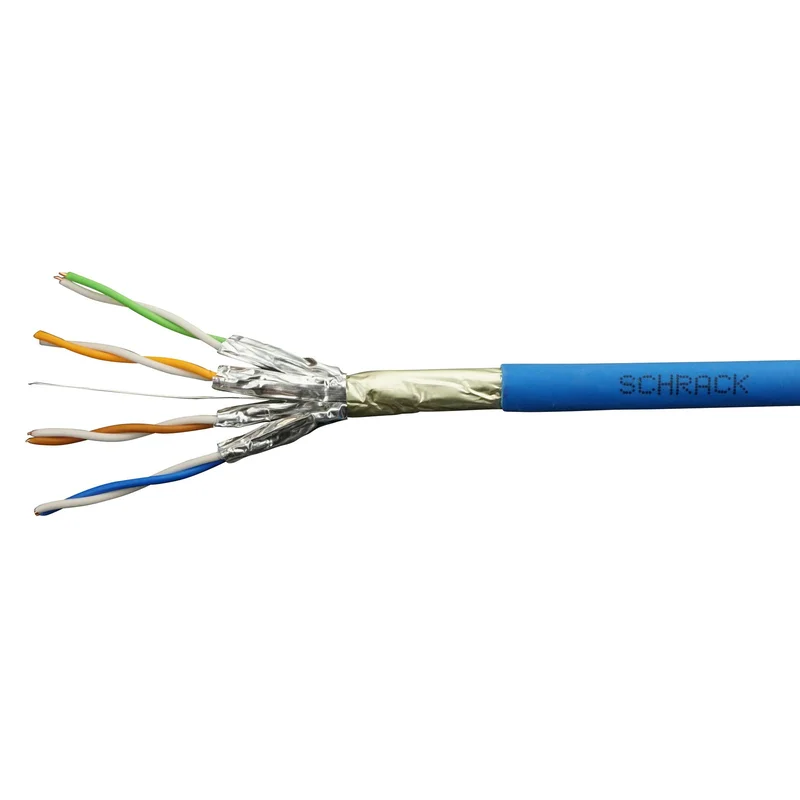

Das F/FTP Kabel Cat.6a von Schrack bietet eine spezifizierte Bandbreite von 500 MHz für zuverlässige Netzwerkverbindungen. Dieses Installationskabel verfügt über einen massiven AWG23/1 Kupferleiter und eine halogenfreie LS0H-3 Isolierung in der Farbe Blau. Mit einem Außendurchmesser von 7,2 mm und einer Schirmung durch eine Aluminiumfolie erfüllt es die Anforderungen der Brandklasse Dca. Das Kabel unterstützt 10 Gigabit Ethernet sowie PoE-Anwendungen gemäß IEEE 802.3bt. Unsere Lieferzeit für dieses Installationskabel beträgt 1 bis 3 Werktage bei einer Bestellung über unseren Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Frequenzbereich: Bis zu 500 MHz für eine hohe Datenübertragungsrate.
- Schirmung: F/FTP mit individuell geschirmten Paaren für geringe Signalstörungen.
- Brandverhalten: Dca-zertifiziert und halogenfrei (LS0H-3) für erhöhten Brandschutz.
- PoE-Unterstützung: Kompatibel mit IEEE 802.3bt Typ 1 bis 4.
Anwendungsbereiche
- Strukturierte Gebäudeverkabelung für Gigabit und 10 Gigabit Ethernet Netzwerke.
- Installation in öffentlichen Gebäuden und Büroumgebungen durch halogenfreie Mantelausführung.
- Anschluss von Netzwerkschränken und Patchfeldern im IT-Bereich.
- Übertragung digitaler Signale in Klasse EA Verkabelungsstrecken.
Technische Details
| EAN | 9004840628982 |
| SKEW | ≤20ns/100m |
| Min. Umgebungstemperatur | -20°C |
| Brandlast | 570kJ/m |
| Übertragungsgeschwindigkeit | 10Gbit |
| Euroclass lt. EN50575 | Dca |
| Widerstandunterschied | ≤2% |
| Verpackung | Trommel 1000m; Trommel 500m |
| Impedanz | bei 0,064 MHz: 125Ω ± 20% bei 1 bis 100 MHz: 100Ω ± 15% bei 101 bis 250 MHz: 100Ω ± 18% bei 251 bis 600 MHz: 100Ω ± 22% |
| Kopplungswiderstand | 50 bei 10MHzmΩ/m |
| Vorteilscode CH | 8982-0045-00 |
| Biegeradius Kabel – Betrieb (Langzeit) | 3Ø |
| Betriebskapazität | 48nF/km |
| Außendurchmesser | 7,2mm |
| Erdkoppelung bei 0,001MHz | 1000pF/km |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Kabelschirm | F/FTP |
| Schirmung | geschirmt |
| Nettogewicht | 0,05kg/m |
| Hersteller | Schrack |
| Schleifenwiderstand | ≤176Ω/km |
| Nominalgewicht | 48kg/km |
| Biegeradius Kabel – Installation (Kurzzeit) | 7Ø |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Erdunsymmetrie dB/BZL | 100m: ≥46 dB bei 64 kHZ 100m: ≥40 dB bei 1 MHz 100m: ≥20 dB bei 100 MHz |
| Max. Umgebungstemperatur | 60°C |
| Beidraht | AWG26/1 |
| Leiter | massiver Kupferdraht, AWG23/1 |
| Verpackungseinheit | 1m |
| Laufzeitverzögerung | 4,2ns/m |
| CU-GEW. (kg/km) | 20,0000kg/km |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Isolationswiderstand | ≥2000MΩ*km |
| Kupfer / LWL | Kupfer |
| Kategorie | Cat.6A |
| HLief-Artikel Nummer | 60066737 |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| BEST. NR. | HSEKP423HA |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| CU Gewicht | 20,0000kg/km |
| Gesamtschirm | Aluminiumfolie |
| LxØ mm | 1000×7 |
| Rauchentwicklung/-dichte | s2 |
| Farbe | blau |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Mantelfarbe | blau |
| Kabelmantel | LS0H-3 |
| NVP | 79% |
| VE | 1m |
| Mantel | LS0H-3: IEC 60332-3-24 IEC 60332-1 IEC 60754-2 IEC 61034 |
| Nennspannung | ≤72V DC und ≤50V AC |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Isolationsmaterial | Polyethylen (PE) |
| Brandverhalten nach IEC 60332-1 | Ja |
| Maximale Zugkraft | 110N |
| Produkt | Kabel |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP423HA | EAN: 9004840628982 | Hersteller-Art.-Nr.: 60066737
Produktinformation
Das F/FTP Kat. 6A Kabel ist bis 500 MHz spezifiziert und übertrifft mit seinen Übertragungseigenschaften die Anforderungen der heute definierten Kategorie 6A nach EN 50288-10-1, IEC 61156-5 und Categorie 6A nach TIA/EIA 568.
Hohe Systemreserven für die komplette Verkabelungsstrecke nach ISO/IEC 11801 und EN 50173 werden durch die Verwendung entsprechender Anschlusstechnik und dieser „High-end“ Kupferdatenkabel erreicht. Ebenso ist es geeignet für die Übertragung von digitalen Datensignalen für Applikationen bis 10GbE gemäß Klasse EA und IEEE Norm. Die geringen Signal-Laufzeit-Differenzen zwischen den Paaren (low-skew) unterstreichen deren Eignung für Gigabit Ethernet und 10 Gigabit Ethernet. Durch die hervorragenden Schirmeigenschaften erfüllt das Kabel die Voraussetzungen zur Einhaltung der Störaussendung Klasse B nach EN 55022, sowie der Störfestigkeit nach EN 55024, was hinsichtlich der elektromagnetischen Verträglichkeit die Realisierung normkonformer Netze ermöglicht.
MERKMALE
- Spezifiziert bis 500 MHz
- Erfüllt die Anforderungen der Norm Kat.6A nach EN 50288-10 , IEC 61156-5 und Categorie 6A nach TIA/EIA 568
- Hervorragende elektrische Eigenschaften
- Geringe Signal-Laufzeitunterschiede zwischen den Paaren (low skew)
- Halogenfreie Ausführung LS0H-3 nach IEC 60332-3-24; IEC 60332-1; IEC 60754-2; IEC 61034
Downloads
| Leistungserklärung DoP: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau |
| Foto: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau Foto: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau |
| Zertifikat: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau Zertifikat: F/FTP Kabel Cat.6a, 4x2xAWG23/1, 500MHz, LS0H-3, Dca, blau |
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Ist das Schrack Cat.6a Kabel für 10 Gigabit Ethernet geeignet?
Ja, das F/FTP Kabel ist für die Übertragung von digitalen Datensignalen für Applikationen bis 10GbE gemäß Klasse EA ausgelegt. Durch die Schirmung und die geringen Signal-Laufzeitunterschiede ist es für hohe Übertragungsgeschwindigkeiten optimiert.
Welche Brandschutzklasse erfüllt dieses Netzwerkkabel?
Das Netzwerkkabel ist nach der Euroclass EN50575 als Dca klassifiziert. Es besteht aus einer halogenfreien LS0H-3 Isolierung, die den Anforderungen der IEC-Normen hinsichtlich Rauchentwicklung und Säureentwicklung entspricht.
Kann das Kabel für Power over Ethernet (PoE) verwendet werden?
Ja, das Kabel ist kompatibel mit dem PoE-Standard IEEE 802.3bt. Es unterstützt alle Typen, einschließlich Typ 1, Typ 2, Typ 3 und Typ 4, was es für moderne Netzwerkgeräte flexibel einsetzbar macht.
Wie ist das Kabel aufgebaut?
Es handelt sich um ein F/FTP-Kabel mit einem massiven Kupferdraht (AWG23/1). Es besitzt 4 individuell geschirmte Paare, die durch eine zusätzliche Aluminiumfolie als Gesamtschirm vor elektromagnetischen Störungen geschützt sind.
