Description
Über dieses Produkt

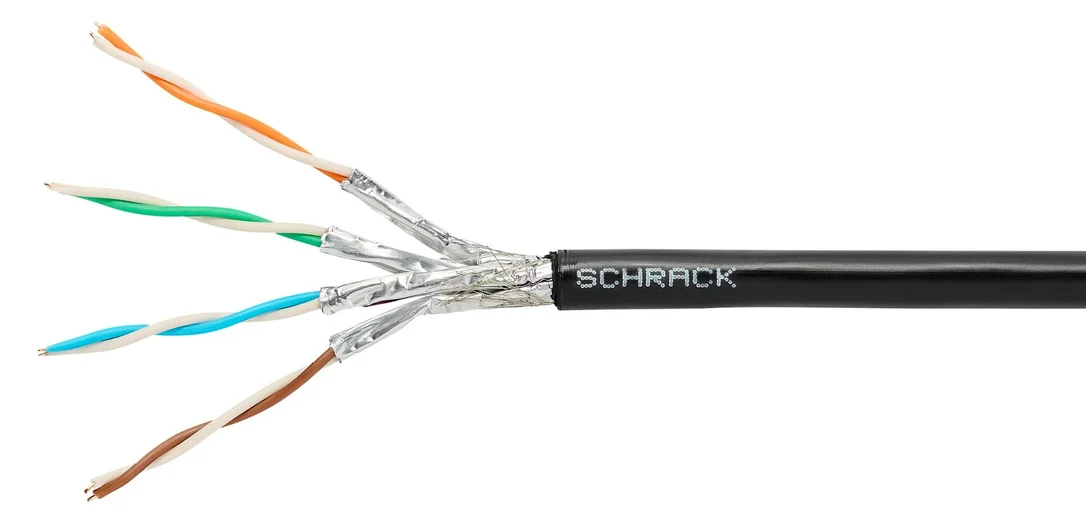

Das S/FTP Kabel Cat.7 von Schrack ist ein robustes Datenkabel für den Außenbereich, das durch seinen schwarzen PE-Mantel UV-beständig und querwasserdicht ist. Es verfügt über einen Leiteraufbau von 4x2xAWG23/1 und unterstützt eine Übertragungsfrequenz von bis zu 1000 MHz. Mit einem Außendurchmesser von 7,7 mm und einer 30-prozentigen Geflechtsbedeckung bietet das Kabel eine zuverlässige Abschirmung gegen elektromagnetische Störungen. Durch diese technischen Parameter ist es für anspruchsvolle Netzwerkinstallationen im Freien ausgelegt. Bei TELA erhalten Sie dieses Installationskabel als Schnittware in der gewünschten Meteranzahl mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kategorisierung: Cat.7 für 10 Gigabit Ethernet (10GBase-T) zur Unterstützung leistungsstarker Netzwerke.
- Außenmantel: PE (Polyethylen) Outdoor-Ausführung für dauerhafte UV-Beständigkeit.
- Leiteraufbau: Massiver Kupferdraht AWG23/1 sorgt für eine stabile Signalübertragung.
- Schirmung: S/FTP mit individueller Adernpaarschirmung und Gesamtschirm aus verzinnten Kupferdrähten.
- PoE-Unterstützung: Kompatibel mit IEEE 802.3bt Typ 1 bis 4 für die Stromversorgung von Endgeräten.
Anwendungsbereiche
- Permanente Außenverkabelung zur Anbindung von Überwachungskameras oder Außen-WLAN-Access-Points.
- Verlegung von Netzwerkleitungen im Erdreich oder in Schutzrohren unter freiem Himmel.
- Vernetzung von Gartenhäusern, Garagen oder Nebengebäuden mit dem Hauptnetzwerk.
- Installation in industriellen Außenbereichen, in denen Querwasserdichtheit gefordert ist.
Technische Details
| EAN | 9004840907919 |
| CU Gewicht | 28,0000kg/km |
| Kopplungsdämpfung typisch | 85dB |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Widerstandunterschied | 1% |
| Kategorie | Cat.7 |
| VE | 1m |
| Kabelmantel | PE (Outdoor) |
| NVP | 78% |
| SKEW | ≤ 25ns/100m |
| Isolationsmaterial | Polyethylen (PE) |
| Gesamtschirm | verzinnte CU-Drähte |
| Temperaturbereich – Installation | +0 bis +50°C |
| Produkt | Kabel |
| Gleichstromwiderstand bei 20° C | 75Ohm/100m |
| Einsatzort/-gebiet | Outdoor |
| Farbe | schwarz |
| Kabelschirm | S/FTP |
| Wellenwiderstand | 100Ohm |
| Leiter | massiver Kupferdraht, AWG23/1 (0,58mm) |
| HLief-Artikel Nummer | YE05146+00xxx |
| RoHS | Konform 2011/65/EU |
| Isolationswiderstand | ≥5000MΩ/kmMΩ*km |
| Kapazitätsunsymmetrie | 1100pF/km |
| Prüfspannung | 1000V |
| Nennspannung | 125V (max.) |
| CU-GEW. (kg/km) | 28,0000kg/km |
| Vorteilscode CH | 7919-0069-48 |
| Maximale Zugkraft | 85N |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Schirmung | geschirmt |
| LxØ mm | 1000×8 |
| Nettogewicht | 0,05kg/m |
| Hersteller | Schrack |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Diffusionssperre | ja |
| BEST. NR. | HSEKP423E3 |
| Kopplungswiderstand | 5mΩ/m bei 10MHzmΩ/m |
| Aderisolierung | halogenfreies Foam/Skin-Material |
| Nominalgewicht | 53kg/km |
| Temperaturbereich – Betrieb | -30 bis +60°C |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HSEMRJ6GWT; Q7KB0416-S; Q7KB0416-B; Q7KB0416-R; Q7KB0416-Y; Q7KB0416-U |
| Mantelfarbe | schwarz |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1m |
| Laufzeitverzögerung | 4,2ns/m |
| Kupfer / LWL | Kupfer |
| Biegeradius Kabel – Betrieb (Langzeit) | 3,1Ø |
| Biegeradius Kabel – Installation (Kurzzeit) | 6,2Ø |
| Betriebskapazität | ≤56nF/km |
| Min. Umgebungstemperatur | -30°C |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Geflechtsbedeckung | 30% |
| Material | PE |
| Wasserdichtheit | Querwasserdicht |
| Signallaufzeit | 4,2ns/m |
| Außendurchmesser | 7,7mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP423E3 | EAN: 9004840907919 | Hersteller-Art.-Nr.: YE05146+00xxx
Produktinformation
- Netzwerkkabel für den Außenbereich
- UV-beständig = Ja
- Unterstützt aktuelle und zukünftige Anwendungen der Kategorien 6a und 7, wie z.B.: 10GBase-T (10 Gigabit Ethernet), 1000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, FDDI, ATM, sowie PoE
ALLGEMEINE NORMEN
- Internationale Norm: ISO/IEC 11801
- Europäische Norm: EN 50173-1
Downloads
| Foto: S/FTP Kabel Cat.7, 4x2xAWG23/1, 1000MHz, PE OUTDOOR, 30% |
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, cat.7, netzwerkdose, tooless, line, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Ist dieses Cat.7 Kabel für die Verlegung in der Erde geeignet?
Ja, das Schrack Cat.7 Installationskabel ist mit einem speziellen PE-Außenmantel versehen, der querwasserdicht und UV-beständig ist. Es ist explizit für den Outdoor-Einsatz konzipiert und kann daher sicher in Außenbereichen sowie im Erdreich (vorzugsweise in Schutzrohren) verlegt werden.
Kann ich das Kabel für Power over Ethernet (PoE) verwenden?
Dieses Datenkabel ist vollständig kompatibel mit den Standards IEEE 802.3bt für PoE Typ 1, 2, 3 und 4. Damit lassen sich problemlos Endgeräte wie Kameras oder Access Points mit Strom und Daten versorgen.
Wie groß ist der Biegeradius für die Installation des Kabels?
Während der Installation (Kurzzeit) beträgt der minimale Biegeradius das 6,2-fache des Außendurchmessers. Im Betrieb (Langzeit) ist ein Biegeradius von 3,1-mal dem Außendurchmesser einzuhalten.
Ist das Cat.7 Outdoor-Kabel als Schnittware erhältlich?
Ja, bei TELA bieten wir dieses Installationskabel als Meterware an. Sie können das Kabel individuell nach Bedarf bestellen, wobei jede Verpackungseinheit 1 Meter entspricht.
