Description
Über dieses Produkt
Das S/FTP Kabel Cat.7 von Schrack ist ein leistungsstarkes Installationskabel mit 1000 MHz Bandbreite und halogenfreiem LS0H-3 Mantel für die strukturierte Gebäudeverkabelung. Das Kabel verfügt über einen massiven Kupferleiter AWG 23/1 und eine effiziente 30% Geflecht-Bedeckung zur exzellenten Schirmung gegen elektromagnetische Störungen. Mit einem Außendurchmesser von 7,4 mm und der Brandschutzklasse Dca s1 d2 a1 ist es für anspruchsvolle Netzwerkinfrastrukturen zertifiziert. Es unterstützt Datenraten über 10 GbE, PoE und PoE+ Anwendungen. Dieses Installationskabel erhalten Sie bei TELA innerhalb von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kategorie 7 Übertragungsstandard: Ermöglicht Bandbreiten bis 1000 MHz für schnelle Datenübertragung.
- S/FTP Schirmung: Kombinierte Paar- und Gesamtschirmung minimiert NEXT und externe Interferenzen.
- Halogenfreier LS0H-3 Mantel: Entspricht strengen Brandschutzanforderungen und ist raucharm im Brandfall.
- PoE/PoE+ Unterstützung: Geeignet für die Stromversorgung von netzwerkfähigen Endgeräten nach IEEE 802.3bt.
Anwendungsbereiche
- Strukturierte Gebäudeverkabelung nach ISO/IEC 11801 und EN 50173.
- High-Speed Datenübertragung in Multimedia-Umgebungen und 10 GbE Netzwerken.
- Installation von VoIP-Telefonie und IP-Kameras mit Power over Ethernet.
Technische Details
| EAN | 9004840898484 |
| Betriebskapazität | ≤56nF/km |
| Min. Umgebungstemperatur | -30°C |
| Anzahl der Paare | 4, zusammen verdreht |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Nettogewicht | 0,06kg/m |
| Geflechtsbedeckung | 30% |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GBA; HSEMRJ6GWA; HSEMRJ6GWT; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| LxØ mm | 1000×7 |
| Nennspannung | 72 VDC |
| Nominalgewicht | 57kg/km |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Kategorie | Cat.7 |
| Mantelfarbe | schwarz, RAL 9005 |
| Kapazitätsunsymmetrie | ≤1600pF/km |
| Kabelmantel | LS0H-3 |
| NVP | 79% |
| CU Gewicht | 25,5000kg/km |
| Maximaler Gleichstrom pro Leiter (25°C) | 1,5A |
| VE | 1m |
| PoE+ | Ja |
| Brandlast | 600kJ/m |
| Gleichstromwiderstand bei 20° C | ≤9,5Ohm/100m |
| Schirmdämpfung bis 1000MHz | 55dB |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Mantel | LS0H-3, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-3-24, EN 60332-3-24 |
| Maximale Zugkraft | 110N |
| Produkt | Kabel |
| Farbe | schwarz |
| Kabelschirm | S/FTP |
| Serie | DE-EMBEDDED LINE |
| Leiter | massiver Kupferdraht, AWG23/1 (0,58mm) |
| Euroclass lt. EN50575 | Dca |
| Reißfaden | Nylon |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2 / ≤4% |
| Rauchdichte – Durchlässigkeit | nach IEC 61034-1/2% |
| CU-GEW. (kg/km) | 25,5000kg/km |
| Rauchentwicklung/-dichte | s1 |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Spannungsfestigkeit Leiter – Leiter (2 sek.) | 2,5kV DC |
| Spannungsfestigkeit Leiter – Schirm (2 sek.) | 2,5kV DC |
| Durchmesser Isolationsmaterial | 1,5mm |
| Schirmung | geschirmt |
| PoE | Ja |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| HLief-Artikel Nummer | LKD7KS705010000 |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| Außendurchmesser | 7,4mm |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1m |
| BEST. NR. | HSEKP4233S |
| Säureentwicklung/Korrosivität | a1 |
| Brennende Tropfen | d2 |
| Vorteilscode CH | 8484-0048-48 |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Gleichstrom-Isolationswiderstand | ≥ 5000MΩ*km |
| Kupfer / LWL | Kupfer |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP4233S | EAN: 9004840898484 | Hersteller-Art.-Nr.: LKD7KS705010000
Downloads

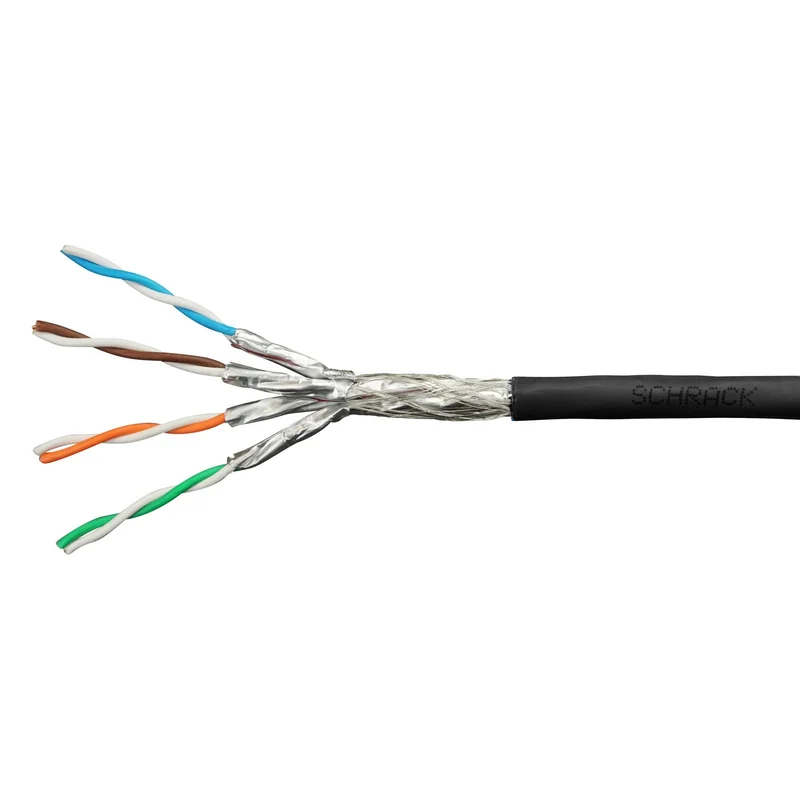

Foto: S/FTP Kabel Cat.7, 4x2xAWG23/1, 1000MHz, LS0H-3, Dca, 30%
Leistungserklärung DoP: S/FTP Kabel Cat.7, 4x2xAWG23/1, 1000MHz, LS0H-3, Dca, 30%
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, cat.7, netzwerkdose, tooless, line, Datenkabel, Simplex
Häufig gestellte Fragen
Ist dieses Cat.7 Kabel für 10 GbE Netzwerke geeignet?
Ja, das Schrack S/FTP Cat.7 Kabel ist für anspruchsvolle Anwendungen ausgelegt und unterstützt Bandbreiten bis 1000 MHz. Es ist damit bestens für 10 GbE Datenübertragungen nach IEEE 802.3 spezifiziert.
Kann ich dieses Installationskabel auch für PoE Anwendungen nutzen?
Das Kabel unterstützt den Betrieb von PoE und PoE+ Geräten. Dank der hochwertigen Schirmung und der massiven Kupferleiter ist eine stabile Strom- und Datenversorgung gemäß IEEE 802.3bt gewährleistet.
Wie wird das S/FTP Kabel genau geschirmt?
Dieses Modell verwendet eine doppelte Schirmung. Jedes Aderpaar ist einzeln mit einer alukaschierte Polyesterfolie umwickelt (PiMf) und zusätzlich durch ein verzinntes Kupfergeflecht mit einer Bedeckung von 30% als Gesamtschirm vor Störungen geschützt.
Welche Brandschutzklasse erfüllt das Schrack Cat.7 Kabel?
Das Kabel entspricht der Euroklasse Dca s1 d2 a1 gemäß EN 50575. Damit erfüllt es wichtige Anforderungen an Halogenfreiheit, Rauchdichte und Flammwidrigkeit für den Einsatz in Gebäuden.
