Über dieses Produkt

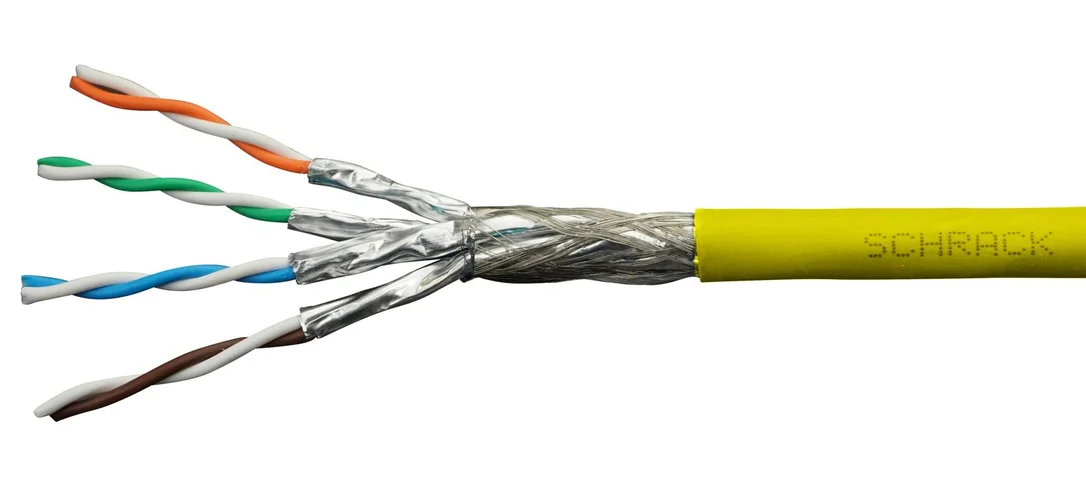

Das S/FTP Kabel Cat.7a von Schrack überzeugt mit einer Frequenz von 1250 MHz und einer Geflechtsbedeckung von 50 %. Mit einem Leitungsquerschnitt von 4x2xAWG22/1 und einem Außendurchmesser von 8,1 mm ist das Installationskabel für anspruchsvolle Netzwerkinfrastrukturen ausgelegt. Das halogenfreie LS0H-3 Material erfüllt die Euroclass B2ca und bietet eine Kopplungsdämpfung von ≥ 85 dB. Der Einsatzbereich umfasst anwendungsneutrale Kommunikationskabelanlagen sowie 10GBase-T und PoE-Anwendungen. Die Zustellung der Schnittware erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Frequenzbereich: 1250 MHz – ermöglicht eine hohe Übertragungskapazität für moderne Netzwerke.
- Geflechtsbedeckung: 50 % – sorgt für eine hohe Kopplungsdämpfung (Type I) von ≥ 85 dB.
- Brandverhalten: B2ca gemäß EN 50575 – erfüllt hohe Anforderungen an den Brandschutz in Gebäuden.
- Leiterquerschnitt: AWG22/1 – massiver Kupferdraht für stabile Signalübertragungen.
- PoE-Unterstützung: IEEE 802.3bt Typ 1-4 – kompatibel mit moderner Stromversorgung über Datenleitungen.
Anwendungsbereiche
- Installation in anwendungsneutralen Kommunikationskabelanlagen.
- Unterstützung von 10GBase-T und 25Gbase-T (ISO/IEC TR 11801-9905) Netzwerken.
- Anbindung von VoIP-Telefonie und IP-Kameras mit 4PPoE.
- Strukturierte Verkabelung in Büro- und Industriegebäuden.
Technische Details
| EAN | 9004840680515 |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Vorteilscode CH | 0515-0070-52 |
| Durchmesser Isolationsmaterial | 1,54mm |
| IEEE Konformität | PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Nettogewicht | 0,07kg/m |
| Kapazitätsunsymmetrie | ≤1600pF/km |
| Kabelmantel | LS0H-3 |
| Maximaler Gleichstrom pro Leiter (25°C) | 1,5A |
| VE | 1m |
| Gleichstromwiderstand bei 20° C | ≤9,5Ohm/100m |
| SKEW | ≤ 25ns/100m |
| Nennspannung | ≤72V DC und ≤50V AC |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Mantel | LS0H-3, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-3-24, EN 60332-3-24 |
| NVP | 73% |
| Maximale Zugkraft | 110N |
| Nominalgewicht | 65kg/km |
| CU Gewicht | 35,0000kg/km |
| Produkt | Kabel |
| Geflechtsbedeckung | 50% |
| Kabelschirm | S/FTP |
| BEST. NR. | HSEKP422HY |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GWA; HSEMRJ6GBA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Brandlast | 700kJ/m |
| Reißfaden | Nylon |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2 / ≤4% |
| Temperaturbereich – Transport/Lagerung | -30 bis +60°C |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Spannungsfestigkeit Leiter – Leiter (2 sek.) | 2,5kV DC |
| Kategorie | Cat.7A |
| Spannungsfestigkeit Leiter – Schirm (2 sek.) | 2,5kV DC |
| Schirmung | geschirmt |
| LxØ mm | 1000×8 |
| Außendurchmesser | 8,1mm |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| CU-GEW. (kg/km) | 35,0000kg/km |
| Temperaturbereich – Betrieb | -30 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1m |
| Brennende Tropfen | d1 |
| Euroclass lt. EN50575 | B2ca |
| Farbe | gelb |
| HLief-Artikel Nummer | YE01914+01xxxx |
| Säureentwicklung/Korrosivität | a1 |
| Mantelfarbe | gelb |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Gleichstrom-Isolationswiderstand | ≥ 5000MΩ*km |
| Kupfer / LWL | Kupfer |
| Betriebskapazität | ≤56nF/km |
| Leiter | massiver Kupferdraht, AWG22/1 (0,64mm) |
| Rauchentwicklung/-dichte | s1a |
| Min. Umgebungstemperatur | -30°C |
| Anzahl der Paare | 4, zusammen verdreht |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP422HY | EAN: 9004840680515 | Hersteller-Art.-Nr.: YE01914+01xxxx
Produktinformation
Installationskabel für anwendungsneutrale Kommunikationskabelanlagen. Geeignet für alle Anwendungen der Klasse D bis Klasse FA (z.B.: 10GBase-T, 1000Base-T, 100Base-TX, ATM) sowie VoIP, 4PPoE.
Unterstützt 25Gbase-T (ISO/IEC TR 11801-9905).
Dank des Kabelaufbaus mit hoher Geflechtsbedeckung von 50% erreicht das Kabel eine Kopplungsdämpfung (Type I) von ≥ 85 dB.
Downloads
- Foto: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1250MHz, LS0H-3, B2ca, 50%
- Leistungserklärung DoP: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1250MHz, LS0H-3, B2ca, 50%
Suchbegriffe
Cat, PC, Cat.Kabel, Kat, Datenleitung, cat.7, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Ist dieses Cat.7a Kabel für 10GBase-T Anwendungen geeignet?
Ja, das Schrack S/FTP Cat.7a Kabel ist speziell für anwendungsneutrale Netzwerke bis Klasse FA konzipiert und unterstützt zuverlässig 10GBase-T sowie 1000Base-T Anwendungen.
Welchen Biegeradius muss ich bei der Verlegung dieses Netzwerkkabels beachten?
Für die Kurzzeit-Installation ist ein Biegeradius von 8x dem Außendurchmesser (8Ø) vorgesehen. Im Langzeitbetrieb liegt der Biegeradius bei 4x dem Außendurchmesser (4Ø).
Kann ich das Cat.7a Netzwerkkabel für PoE (Power over Ethernet) verwenden?
Das Installationskabel ist gemäß IEEE 802.3bt für PoE Typ 1 bis Typ 4 zertifiziert. Es ist somit für die Stromversorgung von Geräten wie Access Points oder IP-Kameras über das Datenkabel bestens geeignet.
Was bedeutet die B2ca Klassifizierung bei diesem Kabelmantel?
Die Euroclass B2ca gibt an, dass das Kabel schwer entflammbar ist und eine geringe Rauchentwicklung sowie brennende Tropfen im Brandfall aufweist. Dies ist besonders für die Einhaltung aktueller Brandschutzbestimmungen in Gebäuden wichtig.
