Description
Über dieses Produkt

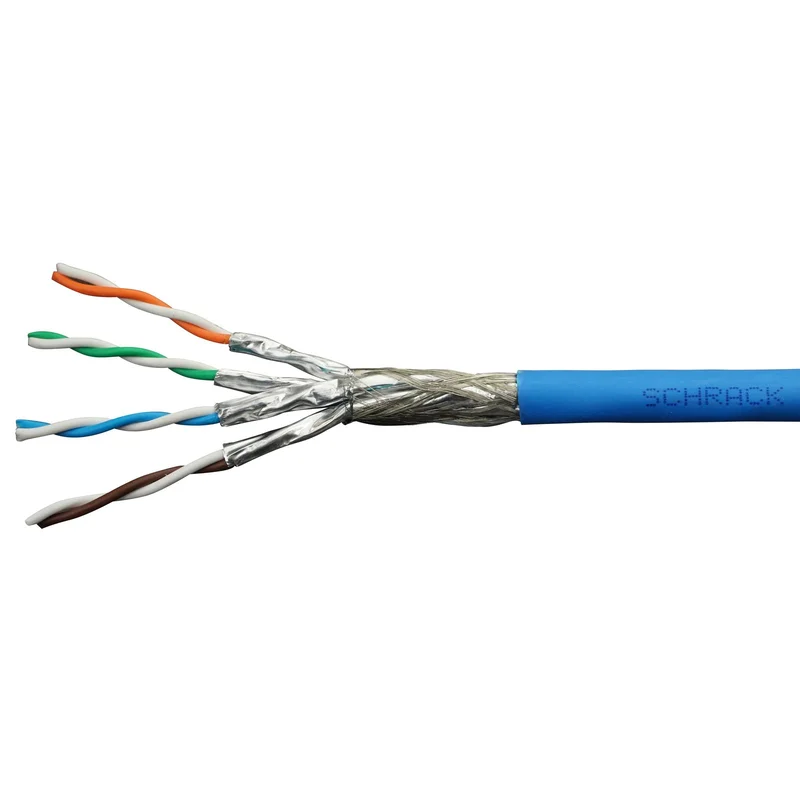

Das S/FTP Kabel Cat.7a von Schrack überzeugt durch eine hohe Frequenz von 1500 MHz und eine Geflechtsbedeckung von 55 %. Dieses Installationskabel verfügt über einen Leiteraufbau mit 4x2xAWG22/1 und einen LS0H-3 Mantel in der Farbe Blau RAL5015. Mit seiner B2ca-Brandschutzklasse ist es für anspruchsvolle Netzwerkinstallationen ausgelegt und bietet eine Kopplungsdämpfung (Type I) von ≥ 85 dB. Die Datenleitung eignet sich für anwendungsneutrale Kommunikationsanlagen, darunter 10GBase-T, 25Gbase-T sowie PoE-Anwendungen bis Typ 4. Das Kabel ist als Schnittware erhältlich, die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kategorie Cat.7a: Unterstützt Frequenzen bis 1500 MHz für schnelle Datenübertragungen.
- S/FTP Schirmung: Schützt vor elektromagnetischen Störungen durch PiMf-Folien und ein 55 % Geflecht.
- B2ca Brandklasse: Erfüllt hohe Sicherheitsanforderungen für die Gebäudeverkabelung.
- Massiver Kupferleiter AWG22/1: Sorgt für eine stabile und verlustarme Signalübertragung.
- LS0H-3 Mantel: Halogenfrei und flammwidrig, minimiert Rauchentwicklung im Brandfall.
Anwendungsbereiche
- Verkabelung von 10GBase-T und 25Gbase-T Netzwerken in Büro- und Industriegebäuden.
- Versorgung von Endgeräten via PoE, PoE+ und 4PPoE (Typ 1-4) gemäß IEEE 802.3af/at/bt.
- Aufbau von anwendungsneutralen Kommunikationsanlagen für VoIP und IP-basierte Dienste.
- Installation in Bereichen mit erhöhten Brandschutzvorgaben durch B2ca-Klassifizierung.
Technische Details
| EAN | 9007985004789 |
| Farbe | blau |
| NVP | 79% |
| Kabelmantel | LS0H-3 |
| VE | 1m |
| IEEE Konformität | PoE: IEEE 802.3af/at/bt Typ 1, Typ 2, Typ 3, Typ 4 |
| Optionales Zubehör | HSEMRJ6GS2; HSEMRJ6GS1; HSEMRJ6GB2; HSEMRJ6GBA; HSEMRJ6GWA; HTOOL00006; Q7KB0416-B; Q7KB0416-R; Q7KB0416-S; Q7KB0416-Y; Q7KB0416-U |
| Temperaturbereich – Installation | +0 bis +50°C |
| Gesamtschirm | verzinnte CU-Drähte |
| Mantel | LS0H-3, FRNC nach IEC 61034-1/2, EN 50268-1/2 IEC 60754-1/2, EN 50267-1/2 IEC 60332-3-24, EN 60332-3-24 |
| Signallaufzeit | 4,3ns/m |
| Widerstandsunsymmetrie: im Paar / zwischen Paaren | ≤2% |
| Mantelfarbe | blau, RAL 5015 |
| CU Gewicht | 35,0000kg/km |
| Produkt | Kabel |
| Kabelschirm | S/FTP |
| Kopplungswiderstand | Grade 1 bei 1MHz – 7mΩ/m bei 10MHz – 5mΩ/m bei 30MHz – 10mΩ/mmΩ/m |
| Min. Umgebungstemperatur | -20°C |
| Reißfaden | Nylon |
| Isolationswiderstand | 5000MΩ*km |
| Kopplungsdämpfung typisch | 85 (Type I)dB |
| Prüfspannung | 1000V |
| BEST. NR. | HSEKP422BB |
| Außendurchmesser | 7,8mm |
| Biegeradius Kabel – Installation (Kurzzeit) | 8Ø |
| Schleifenwiderstand | 128Ω/km |
| Geflechtsbedeckung | 55% |
| Kategorie | Cat.7A |
| Nettogewicht | 0,08kg/m |
| HLief-Artikel Nummer | NICHT Bestellen -> Schnittware |
| Leiteraufbau | 4 individuell geschirmte, verseilte Paare |
| Durchmesser Isolationsmaterial | 1,5mm |
| Schirmung | geschirmt |
| LxØ mm | 1000×8 |
| Hersteller | Schrack |
| Isolationsmaterial | geschäumtes Polyethylen |
| SKEW | ≤12ns/100m |
| Einzelschirm | Alu-kaschierte Polyesterfolie, Metallseite außen (PiMf) |
| CU-GEW. (kg/km) | 35,0000kg/km |
| Betriebskapazität | ≤43nF/km |
| Impedanz | 100Ω |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1m |
| Brennende Tropfen | d1 |
| Euroclass lt. EN50575 | B2ca |
| Säureentwicklung/Korrosivität | a1 |
| Maximale Zugkraft | 150N |
| Biegeradius Kabel – Betrieb (Langzeit) | 4Ø |
| Brandlast | 677kJ/m |
| Nominalgewicht | 78kg/km |
| Temperaturbereich – Transport/Lagerung | -20 bis +60°C |
| Rauchentwicklung/-dichte | s1a |
| Anzahl der Paare | 4, zusammen verdreht |
| Temperaturbereich – Betrieb | -20 bis +60°C |
| Farbcode | Paar 1 Weiß/Blau Paar 2 Weiß/Orange Paar 3 Weiß/Grün Paar 4 Weiß/Braun |
| Leiter | massiver Kupferdraht, AWG22/1 (0,62mm) |
| Wellenwiderstand | 100 ± 5Ohm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HSEKP422BB | EAN: 9007985004789 | Hersteller-Art.-Nr.: NICHT Bestellen -> Schnittware
Produktinformation
Installationskabel für anwendungsneutrale Kommunikationskabelanlagen. Geeignet für alle Anwendungen der Klasse D bis Klasse FA (z.B.: 10GBase-T, 1000Base-T, 100Base-TX, ATM) sowie VoIP, PoE, PoE+ und 4PPoE (Typ 1-4) gemäß IEEE 802.3af/at/bt.
Unterstützt 25Gbase-T (ISO/IEC TR 11801-9905).
Dank des Kabelaufbaus mit hoher Geflechtsbedeckung von 55% erreicht das Kabel eine Kopplungsdämpfung (Type I) von ≥ 85 dB.
Normung: ISO/IEC 11801, EN 50173-1; besser als Cat.7A nach IEC 61156-7, EN 50288-9-1
Downloads
Foto: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, B2ca, 55%
Leistungserklärung DoP: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, B2ca, 55%
Zertifikat: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, B2ca, 55%
Zertifikat: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, B2ca, 55%
Zertifikat: S/FTP Kabel Cat.7a, 4x2xAWG22/1, 1500MHz, LS0H-3, B2ca, 55%
Suchbegriffe
Cubic, Kubic, KubiK, Cubik, visio, Cat, PC, Cat.Kabel, Kat, Datenleitung, netzwerkdose, tooless, line, easylan, Kabel, Datenkabel, Simplex
Häufig gestellte Fragen
Unterstützt das Cat.7a S/FTP Kabel PoE-Anwendungen?
Ja, das Schrack S/FTP Cat.7a Kabel ist vollständig konform mit IEEE 802.3af, at sowie bt. Es unterstützt PoE, PoE+ und 4PPoE (Typ 1 bis Typ 4) und ist somit für moderne Stromversorgungen über das Datennetzwerk ausgelegt.
Welche Bandbreite bietet das Schrack Cat.7a Kabel (HSEKP422BB)?
Dieses Installationskabel ist für Frequenzen bis zu 1500 MHz spezifiziert. Damit unterstützt es hochperformante Netzwerkanwendungen wie 10GBase-T und sogar 25Gbase-T gemäß ISO/IEC TR 11801-9905.
Ist das Kabel für den Einsatz in Gebäuden mit Brandschutzauflagen zugelassen?
Ja, das Kabel entspricht der Euroclass B2ca. Durch den LS0H-3 Mantel ist es halogenfrei und weist eine geringe Rauchentwicklung (s1a) sowie eine minimale Korrosivität (a1) auf, was es für anspruchsvolle Gebäudeinstallationen qualifiziert.
Wie wird das Schrack Cat.7a Kabel als Schnittware geliefert?
Sie können das S/FTP Cat.7a Kabel als Schnittware metergenau bei TELA online bestellen. Wir liefern die gewünschte Länge zeitnah, mit einer regulären Lieferzeit von 1 bis 3 Werktagen.
