Über dieses Produkt

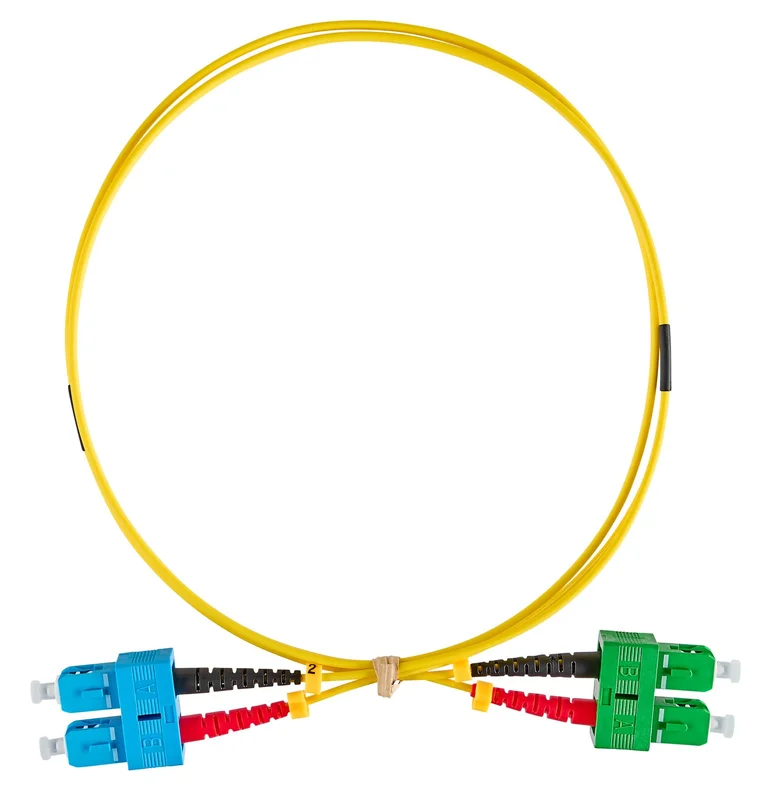

Das LWL Patchkabel Duplex SC/UPC – SC/APC von Schrack mit 3,0 m Länge ist ein 9/125 µm OS2 Singlemode-Glasfaserkabel für anspruchsvolle Netzwerkumgebungen. Das gelbe Kabel ist mit einem raucharmen, halogenfreien (LS0H) Mantel ausgestattet und verfügt über eine präzise Steckerkombination aus SC/UPC auf SC/APC. Bei einem Durchmesser von 2 x 2,2 mm und einer Einfügedämpfung von ≤0,25 dB gewährleistet es eine zuverlässige Signalübertragung. Die Einsatzgebiete umfassen FTTH-Installationen, Datenzentren sowie WDM- und CATV-Systeme. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen versandbereit und kann direkt bei TELA bezogen werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Fasertyp: 9/125 µm OS2 Singlemode — sorgt für eine hohe Reichweite bei der Datenübertragung.
- Steckerkombination: SC/UPC – SC/APC — ermöglicht die Kompatibilität mit unterschiedlichen Netzwerkschnittstellen.
- Mantelmaterial: LS0H (halogenfrei) — reduziert im Brandfall die Rauchentwicklung und toxische Gase.
- Dämpfungswerte: Einfügedämpfung ≤0,25 dB — sichert eine verlustarme Signalqualität in Ihrem Glasfasernetzwerk.
- Bauform: Duplex-Kabel — unterstützt bidirektionale Datenverbindungen über zwei Glasfasern.
Anwendungsbereiche
- FTTH (Fiber to the Home) Anschlussdosen und Netzverteiler.
- Datenzentren für die interne Serveranbindung und Patching-Aufgaben.
- CATV- und Videoübertragungssysteme mit hohen Bandbreitenanforderungen.
- WDM- und DWDM-Systeme zur effizienten Wellenlängenmultiplex-Übertragung.
Technische Details
| EAN | 9007985008886 |
| Patchkabellänge | 3,0Stk |
| Min. Umgebungstemperatur | -20°C |
| Rückflussdämpfung typisch | APC ≥60 / UPC ≥50dB |
| Einfügedämpfung typisch | ≤0,25dB |
| HLief-Artikel Nummer | 117542,03 |
| Nettogewicht | 0,16kg/Stk |
| Steckerkombination | SC UPC/SC APC |
| Hersteller | Schrack |
| Stecker Norm | IEC 61754 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| VE | 80Stk |
| Kabelmantel | LS0H |
| Farbe | gelb |
| Durchmesser | 2 x 2,2mm |
| Verpackung | Einzeln im Polypack |
| BEST. NR. | HLP29CD03F |
| Produktnorm | IEC 61300-3-4 / IEC 61300-3-6 |
| Faser | 9/125 OS2 Singlemode |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HLP29CD03F | EAN: 9007985008886 | Hersteller-Art.-Nr.: 117542.03
Produktinformation
Singlemode-Patchkabel werden für Telekommunikationsnetze und auch für Hochgeschwindigkeits-Metropolen- und Zugangsnetze verwendet. Die Singlemode-Patchkabel sind mit einem LS0H-Mantel versehen. Diese entsprechen den IEC- oder EIA-TIA-Normen. Diese verbesserten Singlemode-Patchkabel werden mit optimierten Steckern abgeschlossen, die eine optimale optische Leistung bieten.
Downloads
Foto: LWL Patchkabel Duplex SC/UPC – SC/APC, 9/125µm OS2, 3,0m
Foto: LWL Patchkabel Duplex SC/UPC – SC/APC, 9/125µm OS2, 3,0m
Foto: LWL Patchkabel Duplex SC/UPC – SC/APC, 9/125µm OS2, 3,0m
Maßbild: LWL Patchkabel Duplex SC/UPC – SC/APC, 9/125µm OS2, 3,0m
Suchbegriffe
Cat, PC
Häufig gestellte Fragen
Was ist der Unterschied zwischen SC/UPC und SC/APC bei diesem Patchkabel?
Dieses Kabel kombiniert eine UPC- (Ultra Physical Contact) mit einer APC- (Angled Physical Contact) Steckverbindung. Während UPC-Stecker für eine gerade Stirnfläche mit geringer Dämpfung stehen, weist der APC-Stecker einen 8-Grad-Schliff auf, der Reflexionen minimiert und somit eine deutlich höhere Rückflussdämpfung von ≥60 dB erreicht.
Wofür steht die Kennzeichnung OS2 bei diesem LWL Kabel?
Die OS2-Klassifizierung kennzeichnet ein Singlemode-Glasfaserkabel mit 9/125 µm Fasergeometrie, das für den Innen- und Außenbereich geeignet ist. Es bietet eine optimierte Dämpfung für Wellenlängen im Bereich von 1310 nm bis 1550 nm und ist somit die Standardwahl für Weitverkehrsnetze und schnelle Datenübertragungen.
Kann das Kabel in Gebäuden verlegt werden, die Brandschutzvorgaben unterliegen?
Ja, das Kabel verfügt über einen LS0H-Mantel (Low Smoke Zero Halogen). Dies bedeutet, dass bei Hitzeeinwirkung oder Brand nur eine sehr geringe Menge an Rauch entsteht und keine halogenhaltigen Gase freigesetzt werden, was die Sicherheit in geschlossenen Räumen erhöht.
Wie wird das SC/UPC auf SC/APC Duplexkabel korrekt angeschlossen?
Achten Sie bei der Installation darauf, dass beide Stecker-Typen mit den entsprechenden Gegenstücken im Patchpanel oder in der Anschlussdose verbunden werden. Da der APC-Stecker einen spezifischen Schliff hat, ist er nur mit kompatiblen, meist grünen APC-Adaptern steckbar, während der blaue UPC-Stecker in herkömmliche blaue Adapter passt.
