Das LWL Pigtail SC von EasyLan ist ein vorkonfektioniertes 12er-Set mit 50/125µm OM3 Multimode-Fasern in einer Länge von 2,0 Metern. Die Pigtails verfügen über eine Sekundärbeschichtung von 900µm und sind zur eindeutigen Identifikation in den IEC-standardisierten Aderfarben wie rot, grün und blau ausgeführt. Mit einer Einfügedämpfung von 0,12dB und einer Rückflussdämpfung von mindestens 35dB erfüllen diese Glasfaser-Komponenten die Anforderungen für präzise Datenübertragungen. Sie kommen in Spleißboxen oder Glasfaser-Verteilern zum Einsatz, um LWL-Kabel durch Verschweißung dauerhaft mit den Kupplungen zu verbinden. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Jetzt das EasyLan LWL Pigtail SC 12er-Set online bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Fasertyp: 50/125µm OM3 Multimode – Geeignet für leistungsfähige LWL-Netzwerke
- Set-Umfang: 12 farbige Pigtails – Ermöglicht eine übersichtliche Zuordnung bei der Montage
- Steckertyp: SC mit 2,5mm Ferrule – Standardisierter Anschluss für diverse Glasfaser-Verteiler
- Dämpfungswerte: 0,12dB Einfügedämpfung – Minimiert Signalverluste in der Spleißverbindung
Anwendungsbereiche
- Professionelle Installation in LWL-Spleißboxen und Patchverteilern
- Aufbau von Glasfaser-Netzwerkinfrastrukturen in Rechenzentren
- Verbindungsaufbau zwischen Rangierverteilern und Backbone-Kabeln
- Einsatz in industriellen Netzwerken bei Umgebungstemperaturen von -20°C bis 70°C
Technische Details
| EAN | 9004840796766 |
| Min. Umgebungstemperatur | -20°C |
| Fasernorm | IEC 60793-2-10 |
| Stecker Norm | IEC 61754-4 |
| BEST. NR. | HLP03C002V |
| Ferrulendurchmesser | 2,5mm |
| HLief-Artikel Nummer | ZB001051 |
| Variante | 12er-Set |
| Produkt | Pigtails |
| Länge | 2000mm |
| Max. Absetzmaß | 1000mm |
| Rückflussdämpfung typisch | ≥ 35dB |
| Faser | 50/125 OM3 Multimode |
| Norm | IEC 61753-1 |
| Verpackungseinheit | 1VE |
| LxBxH mm | 120x120x15 |
| Einfügedämpfung typisch | 0,12dB |
| Zugfestigkeit | 5N |
| Primärbeschichtung | 250µm |
| Steckzyklen | 500 |
| Stecker Type | SC |
| Steckerfarbe | schwarz |
| Hersteller | EasyLan |
| Aderfarbe (12er-Set) nach IEC 60304 | rot, grün, gelb, weiß, grau, braun, violett, türkis, schwarz, orange, rosa |
| Max. Umgebungstemperatur | 70°C |
| Kupplung/Stecker | SC |
| Stk/VE | 12 |
| Nettogewicht | 0,12kg/VE |
| Optionales Zubehör | HMOL000059; HELSP00011; HELSP00010; HSELSZSK01; HSELSZSK02; HSELSZSK05; HSELSZSK03; HSELS240CG; HSELS480CG |
| Sekundärbeschichtung | 900µm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: EasyLan | Artikel-Nr.: HLP03C002V | EAN: 9004840796766 | Hersteller-Art.-Nr.: ZB001051
Downloads

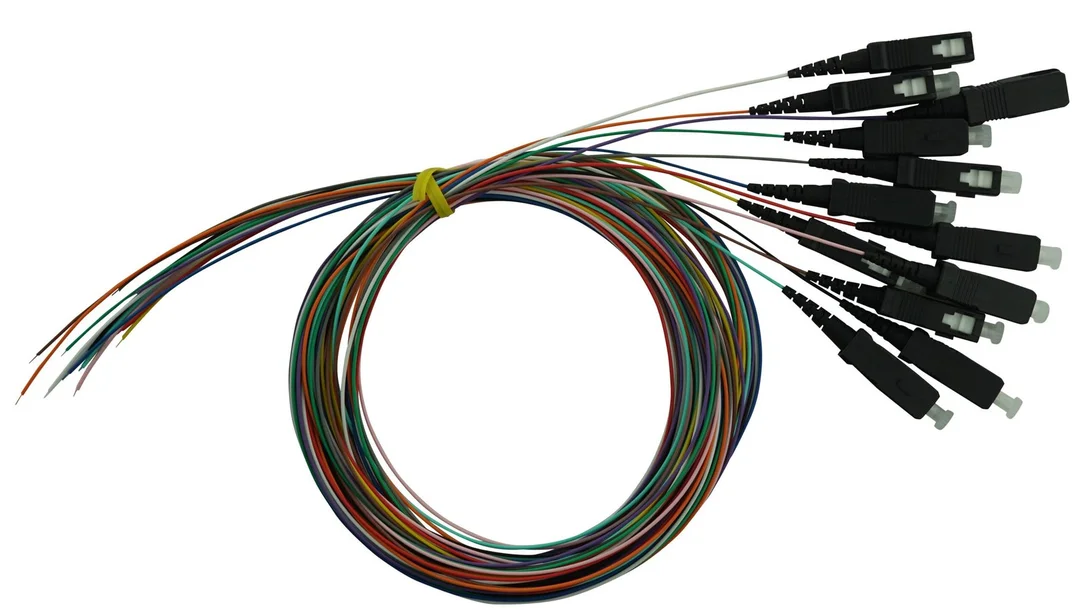

Foto: LWL Pigtail SC, 50/125µm OM3, 2,0m, 12Stk, Klasse B, färbig
Foto: LWL Pigtail SC, 50/125µm OM3, 2,0m, 12Stk, Klasse B, färbig
Foto: LWL Pigtail SC, 50/125µm OM3, 2,0m, 12Stk, Klasse B, färbig
Suchbegriffe
LWL Pigtail SC kaufen, EasyLan Pigtail 50/125 OM3 bestellen, Glasfaser Pigtail 12er-Set, SC Pigtail Multimode OM3 2m, LWL Zubehör online bestellen
Häufig gestellte Fragen
Was bedeutet 50/125µm OM3 bei diesen Pigtails?
Die Angabe 50/125µm bezieht sich auf die physikalischen Abmessungen der Glasfaser, wobei 50µm der Kerndurchmesser und 125µm der Mantel sind. OM3 ist die Klassifizierung für Multimode-Fasern, die für die Übertragung von hohen Datenraten über kürzere Distanzen in lokalen Netzwerken optimiert sind.
Warum sind die Pigtails im 12er-Set farbig codiert?
Die Farbcodierung nach IEC 60304 erleichtert die eindeutige Zuordnung der einzelnen Glasfasern bei der Montage in Spleißkassetten erheblich. Dies verhindert Verwechslungen und sorgt für eine saubere Dokumentation der Verbindungspunkte innerhalb der Glasfaser-Verteilertechnik.
Wie werden die EasyLan Pigtails mit dem Verteilkabel verbunden?
Diese Pigtails sind für den Einsatz in Spleißboxen vorgesehen, wo sie mittels eines Spleißgerätes durch Schmelzspleißen mit dem ankommenden Verteilkabel verbunden werden. Anschließend wird das Pigtail in eine SC-Kupplung gesteckt, um eine saubere Schnittstelle für Patchkabel zu schaffen.
Welche Stecker sind für diese OM3 Pigtails geeignet?
Dieses Produkt ist werkseitig mit SC-Steckern konfektioniert. Diese SC-Stecker verfügen über eine 2,5mm Ferrule und sind für den direkten Anschluss an entsprechende SC-Glasfaser-Kupplungen konzipiert, die in gängigen 19-Zoll Spleißgehäusen verwendet werden.
