Description
Über dieses Produkt

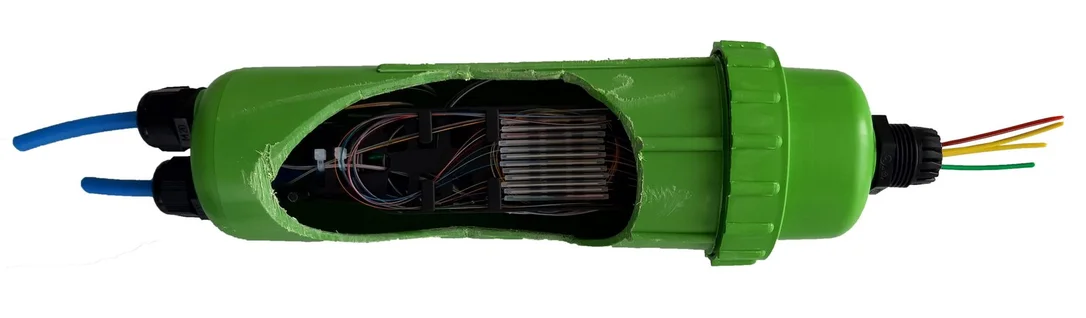

Die Schrack Verbindungs- und Abzweigmuffe 2-FO-Schrumpf mit 1x M25 und 2x M20 Verschraubungen dient der zuverlässigen Installation von Glasfaserverbindungen. Das Gehäuse besteht aus widerstandsfähigem Polypropylen mit Abmessungen von 360 x 101 mm und ist mit Spleißeinsätzen für 4 x 12 Schrumpf- oder Crimpspleiße ausgestattet. Die Kabeleinführungen entsprechen der Schutzart IP68, wobei die M20 Verschraubung für Kabeldurchmesser von 7 bis 13 mm und die M25 Verschraubung für 11 bis 17 mm ausgelegt sind. Dank der Temperaturresistenz von -30 °C bis +65 °C ist die Muffe für die dauerhafte Verlegung im Erdreich konzipiert. Diese Schrack Glasfaser-Abzweigmuffe ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP68: Vollständiger Schutz gegen das Eindringen von Staub und Wasser bei dauerhaftem Untertauchen.
- Gehäusematerial Polypropylen: Bietet eine hohe mechanische Stabilität und Schlagfestigkeit (Stahl-Ball-Test 1kg aus 2m).
- Flexible Kabeleinführung: 2x M20 und 1x M25 Verschraubungen inklusive Ersatzdichtstopfen für unterschiedliche Kabelquerschnitte.
- Hohe Spleißkapazität: 4 Spleißeinsätze für insgesamt 48 Fasern bieten ausreichend Platz in einem kompakten Gehäuse.
Anwendungsbereiche
- Geschützte Verbindung von Glasfaserkabeln im Erdreich.
- Abzweigung von LWL-Leitungen in Telekommunikationsnetzwerken.
- Spleißpunkt-Montage in unterirdischen Kabelschächten.
- Optische Verkabelung in Infrastrukturprojekten.
Technische Details
| EAN | 9004840896756 |
| BEST. NR. | HELMUFF003 |
| Nettogewicht | 0,16kg/Stk |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | FDM 2-FO-M25-gn-S |
| Max. Umgebungstemperatur | 65°C |
| Min. Umgebungstemperatur | -30°C |
| LxØ mm | 360×101 |
| VE | 6Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: HELMUFF003 | EAN: 9004840896756 | Hersteller-Art.-Nr.: FDM 2-FO-M25-gn-S
Downloads
| Foto: Verbindungs- und Abzweigmuffe 2-FO-Schrumpf,1x M25,2x M20 |
| Montageanleitung: Verbindungs- und Abzweigmuffe 2-FO-Schrumpf,1x M25,2x M20 |
Suchbegriffe
LWL Muffe Erdreich, Glasfaser Abzweigmuffe, Schrack FDM 2-FO, Glasfaser Schrumpfmuffe, LWL Verbindungsmuffe IP68, Optische Spleißmuffe kaufen.
Häufig gestellte Fragen
Ist die Schrack 2-FO-Muffe für die Verlegung in der Erde geeignet?
Ja, die Verbindungs- und Abzweigmuffe ist aufgrund ihrer robusten Konstruktion aus Polypropylen und der Schutzart IP68 speziell für den Einsatz im Erdreich konzipiert. Sie schützt die Glasfaserspleiße zuverlässig gegen eindringende Feuchtigkeit und mechanische Einflüsse.
Welche Kabeldurchmesser können mit der M20 und M25 Verschraubung verwendet werden?
Die M20 Verschraubung ist für Kabeldurchmesser von 7 bis 13 mm geeignet und erfordert ein Anzugsdrehmoment von 5,0 Nm. Die M25 Verschraubung ist für Kabel mit einem Durchmesser von 11 bis 17 mm ausgelegt und benötigt ein Drehmoment von 8,5 Nm.
Wie viele Glasfasern können in der Muffe maximal gespleißt werden?
Die Muffe ist mit 4 Spleißeinsätzen bestückt, die jeweils bis zu 12 Schrumpf- oder Crimpspleiße aufnehmen können. Dies ermöglicht eine maximale Kapazität von 48 Spleißen in dem 360 mm langen Gehäuse.
Muss die Muffe bei der Montage mit speziellen Werkzeugen verschlossen werden?
Die Muffe ist als Schrumpfmuffe konzipiert, die eine fachgerechte Abdichtung der Kabelzuführungen ermöglicht. Details zur korrekten Montage, einschließlich der notwendigen Arbeitsschritte und der Abdichtung, entnehmen Sie bitte der beigefügten Montageanleitung.
