Description
Über dieses Produkt

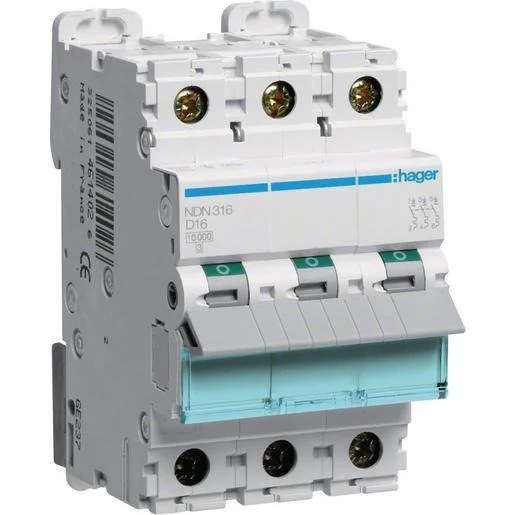

Der Hager LS-Schalter NDN316 ist ein robuster Leitungsschutzschalter mit dreipoliger Ausführung für anspruchsvolle Elektroinstallationen. Das Gerät bietet mit seiner D-Charakteristik und 16 Ampere Bemessungsstrom einen zuverlässigen Überlast- und Kurzschlussschutz für Ihre Stromkreise. Durch den zeitverzögerten thermischen Auslöser sowie den elektromagnetischen Schutzmechanismus schaltet der Sicherungsautomat bei Störungen präzise ab. Die Installation auf der Hutschiene erfolgt dank der Schnellbefestigung mühelos, zudem ermöglicht die Bauweise eine unkomplizierte Entnahme aus dem Phasenschienenverbund. Das Modul ist für den nachträglichen Anbau von Zusatzeinrichtungen vorbereitet und bietet eine klare Beschriftungsmöglichkeit direkt am Gehäuse. Wenn Sie professionelles Elektromaterial in Österreich suchen, ist dieser Leitungsschutzschalter eine sichere Wahl für Ihre Verteilung. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Auslösecharakteristik D: Schutz für Stromkreise mit hohen Einschaltströmen wie Motoren oder Transformatoren.
- 3-polige Ausführung: Sicheres Abschalten aller drei Außenleiter für umfassende Anlagensicherheit.
- 10 kA Schaltvermögen: Hohe Belastbarkeit bei Kurzschlussereignissen für maximale Betriebssicherheit.
- Kompaktes Design: Mit einer Breite von 3 Teilungseinheiten platzsparend in jedem Schaltschrank montierbar.
Anwendungsbereiche
- Absicherung von Drehstrommotoren und Antrieben in gewerblichen Anlagen.
- Schutz von Stromkreisen mit induktiven Lasten, die hohe Anlaufströme erfordern.
- Installation in industriellen Niederspannungsverteilungen.
- Nachrüstung in bestehenden elektrischen Anlagen durch modulare Erweiterungsmöglichkeiten.
Technische Details
| Auslösecharakteristik | D |
| Bemessungsstrom | 16 Ampere |
| Energiebegrenzungsklasse | 0 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 Kilovolt |
| Breite in Teilungseinheiten | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
| Spannungsart | AC |
| Zusatzeinrichtungen möglich | ja |
| Anzahl der abgesicherten Pole | 3 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| Frequenz | 50 Hertz |
| Mitschaltender Neutralleiter | nein |
| Schutzart (IP) | IP2X |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Bemessungsisolationsspannung Ui | 500 Volt |
| Bemessungsspannung | 415 Volt |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 Kiloampere |
| Polzahl (gesamt) | 3 |
| Einbautiefe | 70 Millimeter |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Hager | Artikel-Nr.: SAE-234249 | EAN: 3250614611766 | Hersteller-Art.-Nr.: NDN316
Häufig gestellte Fragen
Wofür wird die Auslösecharakteristik D benötigt?
Die D-Charakteristik ist speziell für Stromkreise mit hohen Einschaltströmen konzipiert, wie sie bei großen Motoren oder Transformatoren vorkommen, um ein unnötiges Auslösen beim Anlauf zu verhindern.
Kann ich an diesen LS-Schalter Zubehör anbauen?
Ja, der Hager NDN316 ist für den nachträglichen Anbau von Zusatzeinrichtungen wie Hilfsschaltern oder Arbeitsstromauslösern vorbereitet.
Ist der Leitungsschutzschalter für 400V Anwendungen geeignet?
Ja, der Schalter ist für eine Bemessungsspannung von 415 Volt ausgelegt und somit ideal für den Einsatz in Drehstromnetzen geeignet.
Wie erfolgt die Befestigung im Schaltschrank?
Der Schalter ist für die Montage auf einer Standard-Hutschiene (DIN-Schiene) vorgesehen und verfügt über eine praktische Hutschienenschnellbefestigung.
